AN 87karta katalogowa

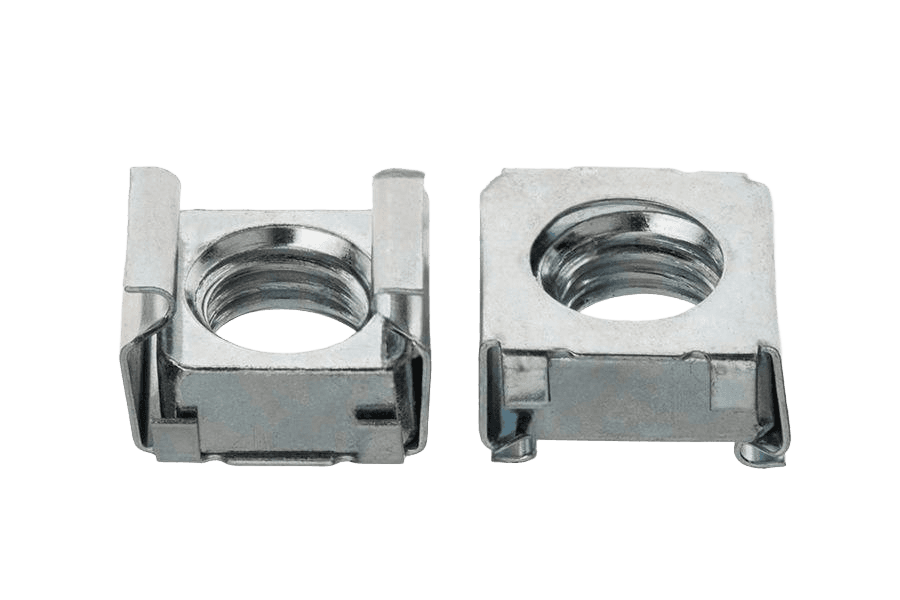

Nakr. klatkowa
Wymiary i warunki techniczne wg AN 87
Wymiary — otwór 5,3 × 5,3 mm
| Ø d1 × t (mm) | M3 × 1,0-1,6 | M4 × 1,0-1,6 | M5 × 1,0-1,6 |
|---|---|---|---|
| a(nom) | 9,4 | 9,4 | 9,4 |
| c(nom) | 5,8 | 5,8 | 5,8 |
| f(nom) | 9,8 | 9,8 | 9,8 |
| k(nom) | 4,8 | 4,8 | 4,8 |
| m(nom) | 3,7 | 3,7 | 3,7 |
Ø d1 — średnica gwintu nakrętki (rozmiar nominalny)t — zakres grubości blachy montażowej, dla którego przeznaczona jest dana pozycjaa(nom) — szerokość podstawy klatki nakrętkic(nom) — długość klatki nakrętki, dobrana do grubości blachy tf(nom) — szerokość klatki od strony mocowania śrubyk(nom) — szerokość górnej krawędzi klatki, wprowadzanej w otwór blachym(nom) — całkowita wysokość zamontowanej nakrętki klatkowej
Wymiary — otwór 8,3 × 8,3 mm
| Ø d1 × t (mm) | M4 × 1,2-1,6 | M4 × 1,7-2,5 | M5 × 1,2-1,6 | M5 × 1,7-2,5 | M5 × 2,6-3,5 | M5 × 3,6-4,5 | M6 × 1,2-1,6 | M6 × 1,7-2,5 | M6 × 2,6-3,5 |
|---|---|---|---|---|---|---|---|---|---|
| a(nom) | 12,0 | 12,0 | 12,0 | 12,0 | 12,0 | 12,0 | 12,0 | 12,0 | 12,0 |
| c(nom) | 8,3 | 9,3 | 8,3 | 9,3 | 10,1 | 11 | 8,3 | 9,3 | 10,1 |
| f(nom) | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 |
| k(nom) | 7,2 | 7,2 | 7,2 | 7,2 | 7,2 | 7,2 | 7,2 | 7,2 | 7,2 |
| m(nom) | 6,0 | 6,0 | 6,0 | 6,0 | 6,0 | 6,0 | 6,0 | 6,0 | 6,0 |
Ø d1 — średnica gwintu nakrętki (rozmiar nominalny)t — zakres grubości blachy montażowej, dla którego przeznaczona jest dana pozycjaa(nom) — szerokość podstawy klatki nakrętkic(nom) — długość klatki nakrętki, dobrana do grubości blachy tf(nom) — szerokość klatki od strony mocowania śrubyk(nom) — szerokość górnej krawędzi klatki, wprowadzanej w otwór blachym(nom) — całkowita wysokość zamontowanej nakrętki klatkowej
Wymiary — otwór 9,5 × 9,5 mm
| Ø d1 × t (mm) | M5 × 1,2-1,6 | M5 × 1,7-2,6 | M6 × 1,2-1,6 | M6 × 1,7-2,6 | M6 × 2,7-3,5 |
|---|---|---|---|---|---|
| a(nom) | 13,0 | 13,0 | 13,0 | 13,0 | 13,0 |
| c(nom) | 8,6 | 9,5 | 8,6 | 9,5 | 10,2 |
| f(nom) | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 |
| k(nom) | 7,7 | 7,7 | 7,7 | 7,7 | 7,7 |
| m(nom) | 6,2 | 6,2 | 6,2 | 6,2 | 6,2 |
Ø d1 — średnica gwintu nakrętki (rozmiar nominalny)t — zakres grubości blachy montażowej, dla którego przeznaczona jest dana pozycjaa(nom) — szerokość podstawy klatki nakrętkic(nom) — długość klatki nakrętki, dobrana do grubości blachy tf(nom) — szerokość klatki od strony mocowania śrubyk(nom) — szerokość górnej krawędzi klatki, wprowadzanej w otwór blachym(nom) — całkowita wysokość zamontowanej nakrętki klatkowej
Wymiary — otwór 12,3 × 12,3 mm
| Ø d1 × t (mm) | M6 × 1,2-1,7 | M6 × 1,8-3,1 | M8 × 1,2-1,7 | M8 × 1,8-3,1 | M8 × 3,3-4,3 | M10 × 1,8-3,1 |
|---|---|---|---|---|---|---|
| a(nom) | 16,5 | 16,5 | 16,5 | 16,5 | 16,5 | 16,5 |
| c(nom) | 10,0 | 11,4 | 10,0 | 11,4 | 12,8 | 11,4 |
| f(nom) | 16,6 | 16,6 | 16,6 | 16,6 | 16,6 | 16,6 |
| k(nom) | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 |
| m(nom) | 7,8 | 7,8 | 7,8 | 7,8 | 7,8 | 7,8 |
Ø d1 — średnica gwintu nakrętki (rozmiar nominalny)t — zakres grubości blachy montażowej, dla którego przeznaczona jest dana pozycjaa(nom) — szerokość podstawy klatki nakrętkic(nom) — długość klatki nakrętki, dobrana do grubości blachy tf(nom) — szerokość klatki od strony mocowania śrubyk(nom) — szerokość górnej krawędzi klatki, wprowadzanej w otwór blachym(nom) — całkowita wysokość zamontowanej nakrętki klatkowej
Wymiary — otwór 14 × 14 mm
| Ø d1 × t (mm) | M8 × 1,8-3,2 | M8 × 4,8-6,2 | M10 × 1,8-3,2 | M10 × 4,8-6,2 | M12 × 1,2-1,7 | M12 × 1,8-3,2 | M12 × 4,8-6,2 |
|---|---|---|---|---|---|---|---|
| a(nom) | 20,0 | 20,0 | 20,0 | 20,0 | 20,0 | 20,0 | 20,0 |
| c(nom) | 15 | 18 | 15 | 18 | 13,5 | 15 | 18 |
| f(nom) | 20,5 | 20,5 | 20,5 | 20,5 | 20,5 | 20,5 | 20,5 |
| k(nom) | 12,6 | 12,6 | 12,6 | 12,6 | 12,6 | 12,6 | 12,6 |
| m(nom) | 10,4 | 10,4 | 10,4 | 10,4 | 10,4 | 10,4 | 10,4 |
Ø d1 — średnica gwintu nakrętki (rozmiar nominalny)t — zakres grubości blachy montażowej, dla którego przeznaczona jest dana pozycjaa(nom) — szerokość podstawy klatki nakrętkic(nom) — długość klatki nakrętki, dobrana do grubości blachy tf(nom) — szerokość klatki od strony mocowania śrubyk(nom) — szerokość górnej krawędzi klatki, wprowadzanej w otwór blachym(nom) — całkowita wysokość zamontowanej nakrętki klatkowej
Materiał i wykończenie powierzchni
| Nakrętka | stal niestopowa (węglowa) |
|---|---|
| Klatka | stal sprężynowa, np. C67S |
| Powierzchnia | cynk galwaniczny A2K, min. 5 µm, wg ISO 4042 Cr3+ |
Oznaczanie
Przykład oznaczania nakrętki klatkowej do otworu 9,5x9,5 z gwintem M6, do blachy o grubości od 1,7 do 2,6 mm, wykonanie: nakrętka stal węglowa, klatka stal węglowa sprężysta:
Nakrętka klatkowa AN 87 - 9,5 - M6 - 1,6-2,6 - St/St.
Specyfikacja produktu
| Wariant | — |
|---|---|
| Rozmiar | — |
| Zakres | — |
| Norma | AN 87 |
| Rodzaj | Nakr. klatkowa |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
