AN 90karta katalogowa

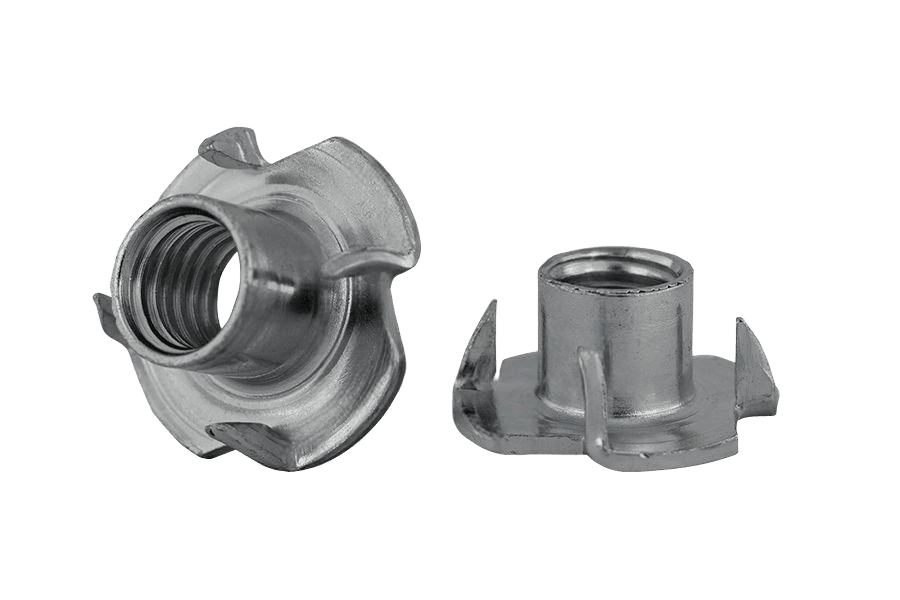

Nakr. kłowa
Wymiary i warunki techniczne wg AN 90
Wymiary (mm)
| d1 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|
| h | 8 | 9 | 11 | 12 |
| d2 | 6,2 | 7,5 | 9,5 | 12 |
| d3 | 17 | 19 | 22 | 25 |
| g | 1,0 / 1,1 | 1,2 | 1,6 | 1,8 |
d1 — oznaczenie gwintu nakrętki kłowej (rozmiar nominalny)h — wysokość całkowita nakrętkid2 — średnica otworu górnego, niegwintowanego (powyżej gwintu)d3 — szerokość korpusu nakrętki kłowej (wymiar zewnętrzny)g — grubość kołnierza; dla M5 producent przewiduje dwie wersje (1,0 lub 1,1 mm) — w ofercie dostępna jest wersja 1,1 mm
Oznaczanie
Przykład oznaczania nakrętki kłowej z gwintem M5, grubość kołnierza g = 1,1 mm:
Nakrętka kłowa AN 90 - M5 – 1,1
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 90 |
| Rodzaj | Nakr. kłowa |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
