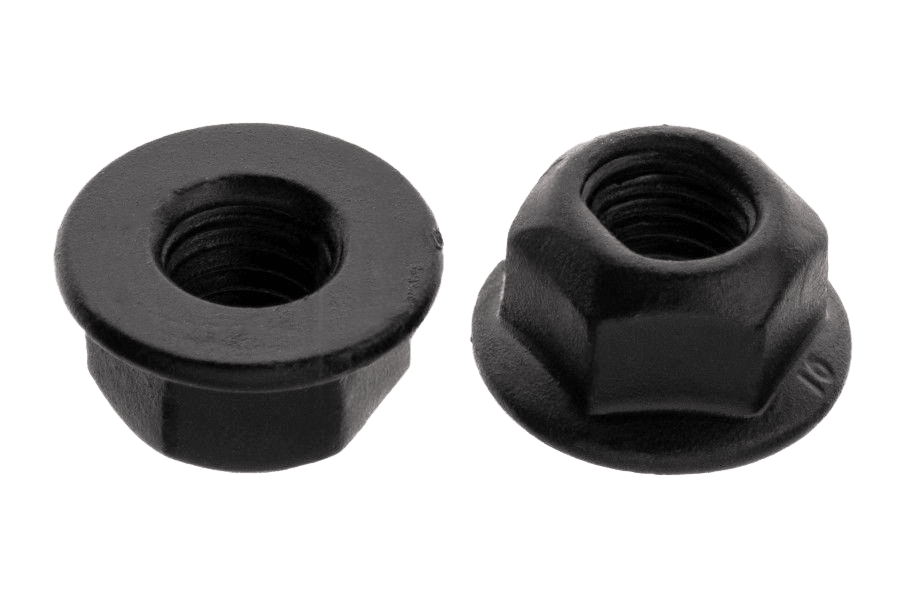

Nakrętka kołnierzowa samozabezpieczająca DIN 6927, kl. 10, cynk płatkowy czarny
DIN 6927DIN 6927normy powiązane ISO 7044 · ISO 12126
OznaczenieDIN 6927 · 10 · Cynk płatkowy czarny (fl Zn cz.)
Opis
Nakrętka kołnierzowa samozabezpieczająca wg normy DIN 6927 (odpowiedniki: ISO 7044, ISO 12126), w klasie 10. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M6 do M12. W ofercie również w wykonaniu 8 z ocynkiem płatkowym.
Dane techniczne
4 warianty| Klasa wytrzymałości | 10 |
|---|---|
| Pokrycie | Cynk płatkowy czarny (fl Zn cz.) |
| Układ rozmiaru | gwint metryczny |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Norma | DIN 6927 |
| Rodzaj | Nakrętka kołnierzowa samozabezpieczająca |
| Klasa / materiał | 10 |
| Ilość w opakowaniu | 500 szt |
| Waga opakowania | 1,85 kg |
| Waga 1 szt | 3,7 g |
DIN 6927karta katalogowa
karta katalogowaNakrętka kołnierzowa samozabezpieczająca DIN 6927, kl. 10, cynk płatkowy czarny — wymiary i warunki techniczne wg DIN 6927
Wymiary i warunki techniczne wg DIN 6927
Karta normy DIN 6927Wymiary
wszystkie wartości w mm| Ød(nom) | Ød(drobnozwojny) | P | h(max) | m(min) | Ødc(max) | s(nom) |
|---|---|---|---|---|---|---|
| M5 | 0,8 | 6,2 | 4,7 | 11,8 | 8 | |
| M6 | 1 | 7,3 | 5,7 | 14,2 | 10 | |
| M8 | M8x1 | 1,25 | 9,4 | 7,6 | 17,9 | 13 |
| M10 | M10x1,25 / (M10x1) | 1,5 | 11,4 | 9,6 | 21,8 | 15 |
| M12 | M12x1,5 / (M12x1,25) | 1,75 | 13,8 | 11,6 | 26 | 18 |
| (M14) | (M14x1,5) | 2 | 15,9 | 13,3 | 29,9 | 21 |
| M16 | M16x1,5 | 2 | 18,3 | 15,3 | 34,5 | 24 |
| M20 | M20x1,5 | 2,5 | 22,4 | 18,9 | 42,8 | 30 |
- Ød(drobnozwojny)
- dostępne oznaczenie gwintu drobnozwojnego dla danego rozmiaru; wartość w nawiasie to dodatkowa, jeszcze drobniejsza podziałka (dostępna tylko dla M10 i M12)
- P
- podziałka gwintu
- h(max)
- całkowita wysokość nakrętki (maks.)
- m(min)
- wysokość nakrętki bez zaokrąglenia u podstawy kołnierza (min.)
- Ødc(max)
- maks. średnica kołnierza
- s(nom)
- nominalna rozwartość klucza
| Ød(nom) | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | M20 |
|---|---|---|---|---|---|---|---|---|
| Ød(drobnozwojny)dostępne oznaczenie gwintu drobnozwojnego dla danego rozmiaru; wartość w nawiasie to dodatkowa, jeszcze drobniejsza podziałka (dostępna tylko dla M10 i M12) | M8x1 | M10x1,25 / (M10x1) | M12x1,5 / (M12x1,25) | (M14x1,5) | M16x1,5 | M20x1,5 | ||
| Ppodziałka gwintu | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 |
| h(max)całkowita wysokość nakrętki (maks.) | 6,2 | 7,3 | 9,4 | 11,4 | 13,8 | 15,9 | 18,3 | 22,4 |
| m(min)wysokość nakrętki bez zaokrąglenia u podstawy kołnierza (min.) | 4,7 | 5,7 | 7,6 | 9,6 | 11,6 | 13,3 | 15,3 | 18,9 |
| Ødc(max)maks. średnica kołnierza | 11,8 | 14,2 | 17,9 | 21,8 | 26 | 29,9 | 34,5 | 42,8 |
| s(nom)nominalna rozwartość klucza | 8 | 10 | 13 | 15 | 18 | 21 | 24 | 30 |
Kolumna M6 odpowiada wybranemu wariantowi Nakrętka kołnierzowa samozabezpieczająca DIN 6927 M6, kl. 10, cynk płatkowy czarny.
- (…)wymiary nie zalecane
Warunki techniczne
13 pozycjiMateriał
- Stal
Wymagania ogólne
- Norma
- DIN 267-1, DIN 267-15
Gwint
- Tolerancja
- 6H
- Norma
- DIN 13-12, DIN 13-15
Własności mechaniczne
- Klasa własności mechanicznych
- 8, 10, 12 (≤ M16)
- Norma
- ISO 898-2, DIN 267-23
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-1
Powierzchnia
- jak wykonano
- Chropowatość powierzchni
- wg DIN 267-2
- Nieciągłość powierzchni
- wg DIN 267-20
- Powłoki galwaniczne
- wg DIN 267-9
Odbiór
- procedura odbioru wg DIN 267-5
Oznaczanie
przykład zapisuPrzykład oznaczania: nakrętka sześciokątna z kołnierzem, samozabezpieczająca, jednolita, z gwintem M12 i klasy własności mechanicznych 8:
Nakrętka sześciokątna DIN 6927 – M12 - 8Wykonania DIN 6927
4 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Nakrętka kołnierzowa samozabezpieczająca DIN 6927, kl. 10, cynk płatkowy czarny10 · Cynk płatkowy czarny (fl Zn cz.)to wykonanie | 10 · Cynk płatkowy czarny (fl Zn cz.) | — |
| Nakrętka kołnierzowa samozabezpieczająca DIN 6927, kl. 10, cynk płatkowy10 · Cynk płatkowy srebrny (fl Zn) | 10 · Cynk płatkowy srebrny (fl Zn) | — |
| Nakrętka kołnierzowa samozabezpieczająca DIN 6927, kl. 8, ocynk biały8 · Ocynk galwaniczny biały (oc.B) | 8 · Ocynk galwaniczny biały (oc.B) | — |
| Nakrętka kołnierzowa samozabezpieczająca DIN 6927, kl. 8, cynk płatkowy8 · Cynk płatkowy srebrny (fl Zn) | 8 · Cynk płatkowy srebrny (fl Zn) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
