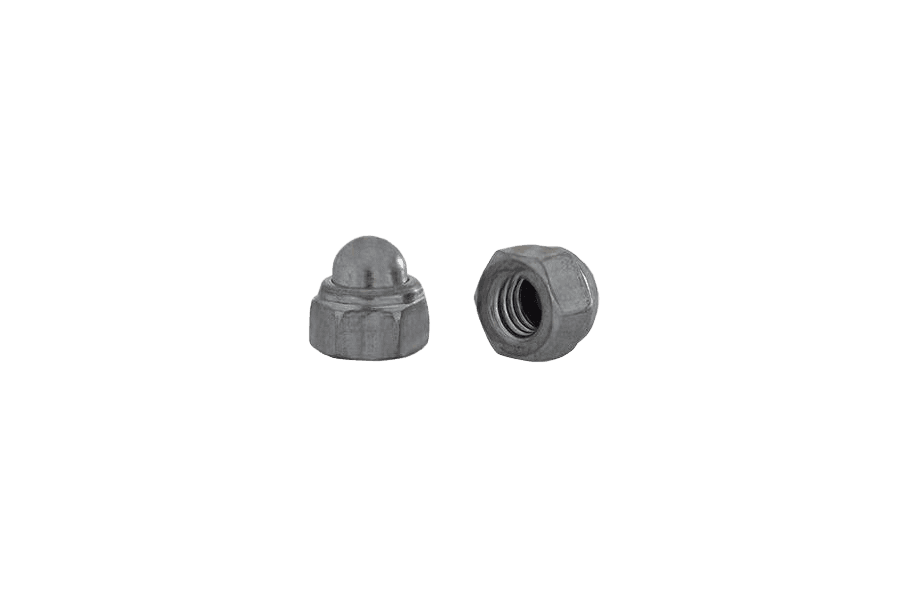

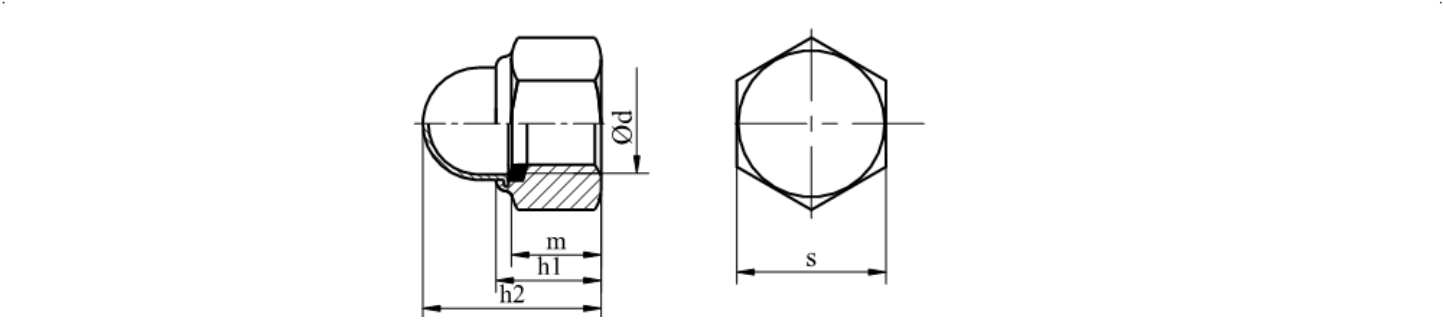

Nakrętka kołpakowa samozabezpieczająca przekrój z wkładką niemetalową (m, h1, h2, Ød) i widok na sześciokąt (s)
Wymiary (mm)
M4
M5
M6
M8
M10
M12
M14
M16
M20
d (wariant 1)
M8x1
M10x1
M12x1,5
M14x1,5
M16x1,5
M20x2
d (wariant 2)
M10x1,25
M12x1,25
M20x1,5
P
0,7
0,8
1
1,25
1,5
1,75
2
2
2,5
m(min)
2,9
4,4
4,9
6,44
8,04
10,37
12,1
14,1
16,9
h1(nom)
5,6
6
7,5
8,9
10,5
13,5
15,5
16,5
21
h1(max)
5,85
6,25
7,85
9,25
10,9
13,9
15,9
16,9
21,5
h1(min)
5,35
5,75
7,15
8,55
10,1
13,1
15,1
16,1
20,5
h2(nom)
9,6
10,5
12
14
18,1
22,5
26,4
27,5
35
h2(max)
9,9
10,85
12,35
14,35
18,5
22,9
26,8
27,9
35,5
h2(min)
9,3
10,15
11,65
13,65
17,7
22,1
26
27,1
34,5
s(nom)
7
8
10
13
17
19
22
24
30
d (wariant 1/2) — opcjonalne oznaczenia gwintu drobnozwojnego dostępnego dla danej średnicy nominalnej (część rozmiarów nie ma żadnego wariantu, część jeden, część dwa)P — skok gwintum(min) — minimalna głębokość użytecznego gwintu, do wkładki nylonowej zabezpieczającej przed samoodkręcaniemh1 — wysokość części sześciokątnej nakrętki, bez kopułyh2 — wysokość całkowita nakrętki, łącznie z kopułąs(nom) — rozmiar klucza
