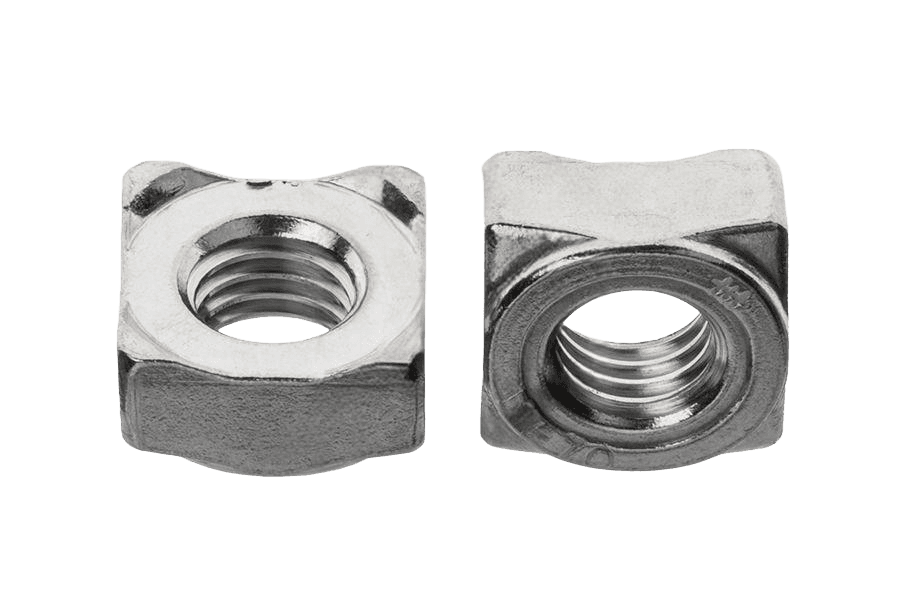

DIN 928karta katalogowa
Nakr. kwadr. do zgrzew.
Wymiary i warunki techniczne wg DIN 928
Wymiary (mm)
| d1 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | (M16) |
|---|---|---|---|---|---|---|---|---|
| gwint drobnozwojny | M8×1 | M10×1,25; M10×1 | M12×1,25; M12×1,5 | (M14×1,5) | (M16×1,5) | |||
| d4(min) | 6,4 | 8,2 | 9,1 | 12,8 | 15,6 | 17,4 | 20,4 | 22,4 |
| h1(nom) | 0,6 | 0,8 | 0,8 | 1 | 1,2 | 1,4 | 1,4 | 1,6 |
| h2(min) | 0,4 | 0,6 | 0,7 | 1,1 | 1,25 | 1,75 | 1,75 | 2,0 |
| h2(max) | 1,3 | 1,5 | 1,8 | 2,0 | 2,2 | 3,0 | 3,2 | 4,0 |
| m | 3,5 | 4,2 | 5 | 6,5 | 8 | 9,5 | 11,4 | 13 |
| s | 7 | 9 | 10 | 14 | 17 | 19 | 22 | 24 |
— wymiary nie zalecaned1 — gwint (rozmiar nominalny)gwint drobnozwojny — dostępne odmiany gwintu drobnozwojnego dla danego rozmiarud4 — średnica występu okrągłego (kołnierza) nakrętki, minh1 — wysokość występu prowadzącego; tolerancja ±0,1 mmh2 — wysokość garbów (występów) do zgrzewania (min/max)m — grubość (wysokość) nakrętki; tol. h14s — bok kwadratu (rozstaw płaszczyzn); tol. h14
Właściwości mechaniczne — siły sprawdzające
| Gwint | M4 | M5 | M6 | M8 | M8×1 | M10 | M10×1 | M10×1,25 | M12 | M12×1,25 | M12×1,5 | (M14) | M14×1,5 | (M16) | M16×1,5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Siła sprawdzająca [N] | 6800 | 11000 | 15500 | 28300 | 30200 | 44800 | 50200 | 47800 | 65300 | 72100 | 68200 | 89700 | 97500 | 123000 | 132000 |
Siła sprawdzająca (test force) podana osobno dla gwintu zwykłego i każdej odmiany gwintu drobnozwojnego.
Otwór pod nakrętkę i zakres grubości blach (mm)
| d1 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | (M16) |
|---|---|---|---|---|---|---|---|---|
| Grubość blachy, min | 0,75 | 0,88 | 0,88 | 1 | 1,25 | 1,5 | 2 | 2 |
| Grubość blachy, max | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 6 |
| d5 (H11) | 6 | 7 | 8 | 10,5 | 12,5 | 14,8 | 16,8 | 18,8 |
d1 — gwint (rozmiar nominalny)d5 — średnica otworu w blasze pod nakrętkę; tol. H11Grubość blachy — zalecany zakres grubości łączonej blachy (min–max); na przekroju poniżej oznaczona symbolem s
Otwór montażowy w blasze
nakrętka zgrzana do blachy — otwór d5 (H11), grubość blachy s, gwint d1
Materiał i wymagania
Wymagania ogólne
| Norma | DIN ISO 8992 |
|---|
Materiał
| stal o zawartości węgla C max. 0,25% |
Gwint
| Zwykły | wg DIN 13-1 |
|---|---|
| Drobnozwojny | wg DIN 13-5 |
| Tolerancja | 6G wg DIN 13-15 |
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | DIN EN ISO 4759-1 |
Oznaczanie
Przykład oznaczania nakrętki kwadratowej do zgrzewania z gwintem M10, ze stali:
Nakrętka do zgrzewania DIN 928 – M10 – St
Norma powiązana: PN 82169.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 928 |
| Rodzaj | Nakr. kwadr. do zgrzew. |
| Klasa / materiał | Stal nierdzewna A2 (A2) |
| Układ rozmiaru | gwint metryczny |
| Napęd | do zgrzewania |
