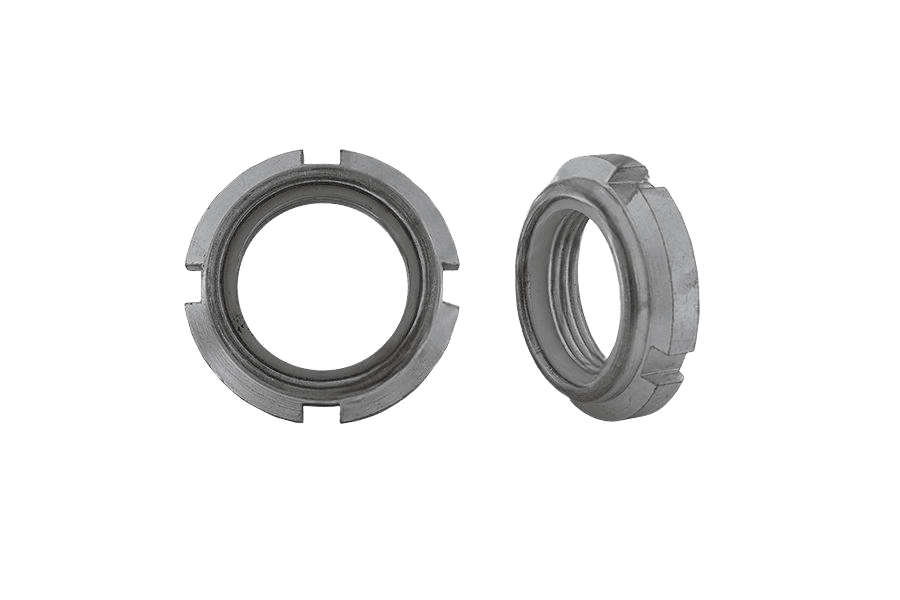

Nakrętka łożyskowa samohamowna AN 86, ocynk biały, gwint metryczny drobnozwojny
AN 86AN 86
Zdjęcie 1 z 2
OznaczenieAN 86 · Ocynk galwaniczny biały (oc.B)
Opis
Nakrętka łożyskowa samohamowna wg normy AN 86. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do osadzania łożysk na wałach — stosowana z podkładką zabezpieczającą.
Dostępny asortyment: w rozmiarach od M15x1 do M85x2.
Dane techniczne
15 wariantów| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Rodzaj gwintu | Gwint drobnozwojny metryczny |
| Norma | AN 86 |
| Rodzaj | Nakrętka łożyskowa samohamowna |
| Ilość w opakowaniu | 10 szt |
| Waga opakowania | 120 g |
| Waga 1 szt | 12 g |
AN 86karta katalogowa
karta katalogowaNakrętka łożyskowa samohamowna AN 86, ocynk biały, gwint metryczny drobnozwojny — wymiary i warunki techniczne wg AN 86
Wymiary i warunki techniczne wg AN 86
Karta normy AN 86Wymiary
wszystkie wartości w mm| d(nom) | GAL | D | h | s | n |
|---|---|---|---|---|---|
| M10x0,75 | GAL10 | 18 | 7,4 | 3 | 4 |
| M12x1 | GAL12 | 21 | 7,4 | 3 | 4 |
| M15x1 | GAL15 | 24 | 8,4 | 4 | 4 |
| M17x1 | GAL17 | 28 | 8,4 | 4 | 4 |
| M20x1 | GAL20 | 32 | 9,4 | 4 | 4 |
| M25x1,5 | GAL25 | 38 | 10,4 | 5 | 4 |
| M30x1,5 | GAL30 | 44 | 10,9 | 5 | 4 |
| M35x1,5 | GAL35 | 50 | 11,2 | 5 | 4 |
| M40x1,5 | GAL40 | 56 | 12,1 | 6 | 4 |
| M45x1,5 | GAL45 | 62 | 12,2 | 6 | 4 |
| M50x1,5 | GAL50 | 68 | 12,7 | 6 | 4 |
| M55x2 | GAL55 | 75 | 13,2 | 7 | 6 |
| M60x2 | GAL60 | 80 | 13,3 | 7 | 6 |
| M65x2 | GAL65 | 85 | 14,3 | 7 | 6 |
| M70x2 | GAL70 | 92 | 14,4 | 8 | 6 |
| M75x2 | GAL75 | 98 | 16,0 | 8 | 6 |
| M80x2 | GAL80 | 105 | 16,3 | 8 | 8 |
| M85x2 | GAL85 | 110 | 17,3 | 10 | 8 |
- GAL
- oznaczenie handlowe nakrętki (seria łożyskowa)
- D
- średnica zewnętrzna
- h
- wysokość (grubość) nakrętki
- s
- szerokość rowka
- n
- liczba rowków
| d(nom) | M10x0,75 | M12x1 | M15x1 | M17x1 | M20x1 | M25x1,5 | M30x1,5 | M35x1,5 | M40x1,5 | M45x1,5 | M50x1,5 | M55x2 | M60x2 | M65x2 | M70x2 | M75x2 | M80x2 | M85x2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GALoznaczenie handlowe nakrętki (seria łożyskowa) | GAL10 | GAL12 | GAL15 | GAL17 | GAL20 | GAL25 | GAL30 | GAL35 | GAL40 | GAL45 | GAL50 | GAL55 | GAL60 | GAL65 | GAL70 | GAL75 | GAL80 | GAL85 |
| Dśrednica zewnętrzna | 18 | 21 | 24 | 28 | 32 | 38 | 44 | 50 | 56 | 62 | 68 | 75 | 80 | 85 | 92 | 98 | 105 | 110 |
| hwysokość (grubość) nakrętki | 7,4 | 7,4 | 8,4 | 8,4 | 9,4 | 10,4 | 10,9 | 11,2 | 12,1 | 12,2 | 12,7 | 13,2 | 13,3 | 14,3 | 14,4 | 16,0 | 16,3 | 17,3 |
| sszerokość rowka | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 8 | 8 | 8 | 10 |
| nliczba rowków | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 6 | 6 | 8 | 8 |
Kolumna M15x1 odpowiada wybranemu wariantowi Nakrętka łożyskowa samohamowna AN 86 GAL 15 M15x1, ocynk biały, gwint metryczny drobnozwojny.
- dgwint metryczny drobnozwojny
Oznaczanie
przykład zapisuPrzykład zamawiania nakrętki do łożysk samokontrującej z gwintem M12x1 (GAL12):
Nakrętka do łożysk AN 86 – M12x1
