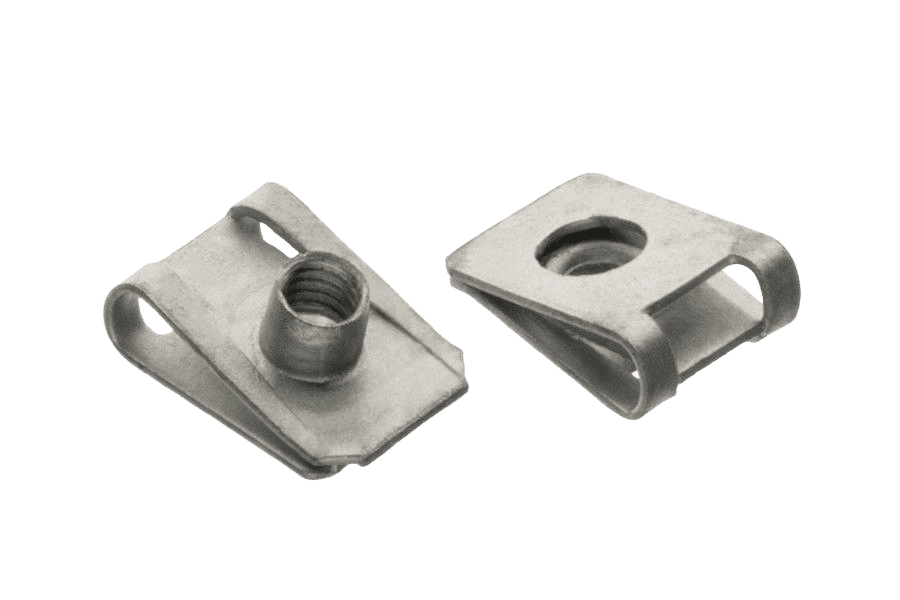

AN 326karta katalogowa
Nakr. nasuwana U
Wymiary i warunki techniczne wg AN 326
Rysunek techniczny

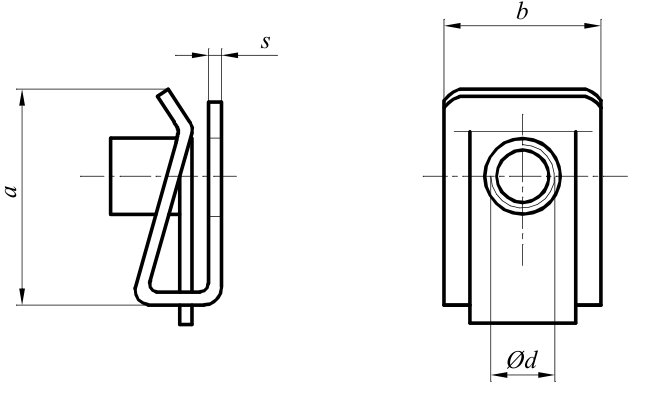

wymiary a, b, s, Ø d

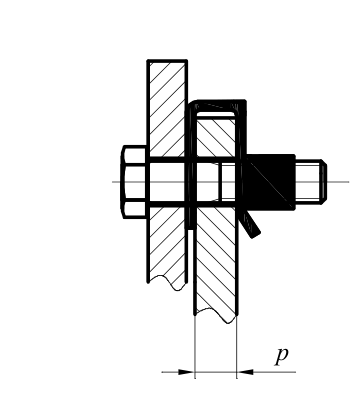

osadzenie na blasze o grubości p
Wymiary (mm)
| Ød(nom) | M4 | M5 | M6 | M8 |
|---|---|---|---|---|
| a | 15 | 20 | 18,8 / 23,4 | 25,2 |
| b | 10 | 14 | 16 | 17 |
| s | 0,6 | 0,6 | 0,8 | 1,0 |
| p | 0,5 – 4,0 | 0,5 – 4,0 | 0,5 – 4,0 | 0,5 – 4,0 |
Ød — średnica nominalna gwintua — długość (wysokość) nakrętki; dla M6 dostępne są dwie długościb — szerokość nakrętkis — grubość materiału nakrętkip — zakres grubości blachy montażowej (wspólny dla wszystkich rozmiarów)
Materiał / gwint / wykończenie
| Materiał | stal — taśma stalowa do ulepszania cieplnego np. C45, C-50 wg EN 10132-3; hartowana i odpuszczana, twardość HRC 38–48 wg ISO 6508 |
|---|---|
| Gwint | metryczny ISO; tolerancja 6H wg ISO 965 |
| Wykończenie / powłoka | cynk galwaniczny A2K, 5 µm, Cr3+ wg ISO 4042, lub cynk płatkowy wg ISO 10683 |
Oznaczanie
Przykład oznaczania nakrętki nasuwanej „U”, z gwintem M6, o długości a = 18,8 mm:
Nakrętka nasuwana „U” AN 326 – M6 x 18,8.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | AN 326 |
| Rodzaj | Nakr. nasuwana U |
| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
| Układ rozmiaru | gwint metryczny |
