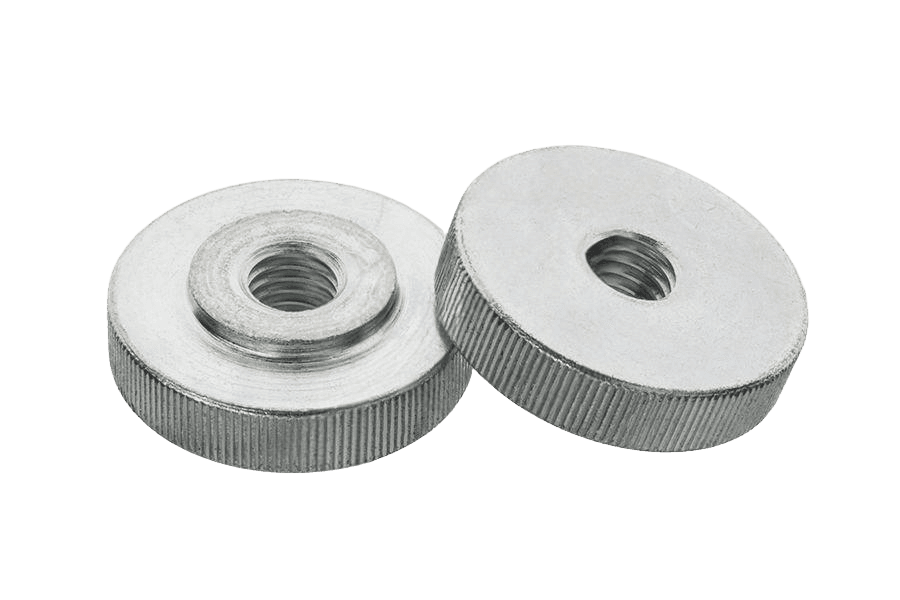

Nakrętka okrągła radełkowana niska DIN 467, kl. 5, ocynk biały
DIN 467DIN 467
Zdjęcie 1 z 2
OznaczenieDIN 467 · 5 · Ocynk galwaniczny biały (oc.B)
Opis
Nakrętka okrągła radełkowana niska wg normy DIN 467, w klasie 5. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M3 do M10.
Dane techniczne
6 wariantów| Klasa wytrzymałości | 5 |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Norma | DIN 467 |
| Rodzaj | Nakrętka okrągła radełkowana niska |
| Klasa / materiał | 5 |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 196 g |
| Waga 1 szt | 1,96 g |
DIN 467karta katalogowa
karta katalogowaNakrętka okrągła radełkowana niska DIN 467, kl. 5, ocynk biały — wymiary i warunki techniczne wg DIN 467
Wymiary i warunki techniczne wg DIN 467
Karta normy DIN 467Wymiary
wszystkie wartości w mm| Ød(nom) | P | c(≈) | dk(nom) | dk(max) | dk(min) | ds(max) | ds(min) | h(max) | h(min) | k(max) | k(min) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M1,2 | 0,25 | 6 | 6,24 | 5,76 | 3 | 2,75 | 2 | 1,75 | 1,5 | 1,25 | |
| M1,4 | 0,3 | 7 | 7,29 | 6,71 | 3,5 | 3,2 | 2,5 | 2,25 | 2 | 1,75 | |
| M1,6 | 0,35 | 7,5 | 7,79 | 7,21 | 3,8 | 3,5 | 2,5 | 2,25 | 2 | 1,75 | |
| M2 | 0,4 | 9 | 9,29 | 8,71 | 4,5 | 4,2 | 2,5 | 2,25 | 2 | 1,75 | |
| M2,5 | 0,45 | 0,3 | 11 | 11,35 | 10,65 | 5 | 4,7 | 3 | 2,75 | 2,5 | 2,25 |
| M3 | 0,5 | 0,3 | 12 | 12,35 | 11,65 | 6 | 5,7 | 3 | 2,75 | 2,5 | 2,25 |
| (M3,5) | 0,6 | 0,4 | 14 | 14,35 | 13,65 | 7 | 6,64 | 3,5 | 3,2 | 3 | 2,75 |
| M4 | 0,7 | 0,4 | 16 | 16,35 | 15,65 | 8 | 7,64 | 4 | 3,7 | 3,5 | 3,2 |
| M5 | 0,8 | 0,4 | 20 | 20,42 | 19,58 | 10 | 9,64 | 5 | 4,7 | 4 | 3,7 |
| M6 | 1 | 0,5 | 24 | 24,42 | 23,58 | 12 | 11,57 | 6 | 5,7 | 5 | 4,7 |
| M8 | 1,25 | 0,6 | 30 | 30,42 | 29,58 | 16 | 15,57 | 8 | 7,64 | 6 | 5,7 |
| M10 | 1,5 | 0,8 | 36 | 36,5 | 35,5 | 20 | 19,48 | 10 | 9,64 | 8 | 7,64 |
- P
- skok gwintu
- c(≈)
- przybliżona wielkość zaokrąglenia/fazowania u podstawy części radełkowanej
| Ød(nom) | M1,2 | M1,4 | M1,6 | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pskok gwintu | 0,25 | 0,3 | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| c(≈)przybliżona wielkość zaokrąglenia/fazowania u podstawy części radełkowanej | 0,3 | 0,3 | 0,4 | 0,4 | 0,4 | 0,5 | 0,6 | 0,8 | ||||
| dk(nom) | 6 | 7 | 7,5 | 9 | 11 | 12 | 14 | 16 | 20 | 24 | 30 | 36 |
| dk(max) | 6,24 | 7,29 | 7,79 | 9,29 | 11,35 | 12,35 | 14,35 | 16,35 | 20,42 | 24,42 | 30,42 | 36,5 |
| dk(min) | 5,76 | 6,71 | 7,21 | 8,71 | 10,65 | 11,65 | 13,65 | 15,65 | 19,58 | 23,58 | 29,58 | 35,5 |
| ds(max) | 3 | 3,5 | 3,8 | 4,5 | 5 | 6 | 7 | 8 | 10 | 12 | 16 | 20 |
| ds(min) | 2,75 | 3,2 | 3,5 | 4,2 | 4,7 | 5,7 | 6,64 | 7,64 | 9,64 | 11,57 | 15,57 | 19,48 |
| h(max) | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 5 | 6 | 8 | 10 |
| h(min) | 1,75 | 2,25 | 2,25 | 2,25 | 2,75 | 2,75 | 3,2 | 3,7 | 4,7 | 5,7 | 7,64 | 9,64 |
| k(max) | 1,5 | 2 | 2 | 2 | 2,5 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 8 |
| k(min) | 1,25 | 1,75 | 1,75 | 1,75 | 2,25 | 2,25 | 2,75 | 3,2 | 3,7 | 4,7 | 5,7 | 7,64 |
Kolumna M3 odpowiada wybranemu wariantowi Nakrętka okrągła radełkowana niska DIN 467 M3, kl. 5, ocynk biały.
- (…)wymiary nie zalecane
- d — nominalna średnica gwintu
- dk — średnica radełkowania (łba)
- ds — średnica trzonu (kołnierza) pod radełkowaniem
- h — wysokość całkowita
- k — wysokość trzonu (kołnierza) pod radełkowaniem
Własności mechaniczne
3 pozycjeKlasa własności mechanicznych (materiał)
- Stal
- klasa 5 wg DIN 267-4
- Mosiądz
- wg DIN 17672
- Inne
- inne klasy i materiały wg uzgodnień
Oznaczanie
przykład zapisuPrzykład oznaczania nakrętki radełkowanej niskiej z gwintem M5 i klasy własności mechanicznych 5:
Nakrętka okrągła M5 DIN 467 – 5
