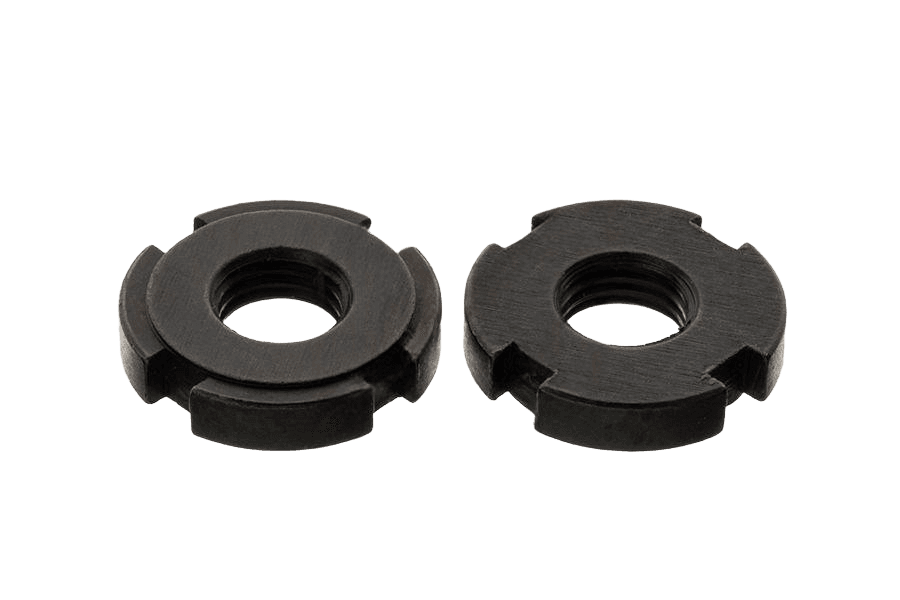

Nakrętka okrągła rowkowa DIN 1804, kl. 17H, bez powłoki
DIN 1804DIN 1804
Zdjęcie 1 z 2
OznaczenieDIN 1804 · Bez powłoki (surowe)
Opis
Nakrętka okrągła rowkowa wg normy DIN 1804. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M12x1,5 do M48x1,5.
Dane techniczne
12 wariantów| Pokrycie | Bez powłoki (surowe) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Norma | DIN 1804 |
| Rodzaj | Nakrętka okrągła rowkowa |
| Klasa / materiał | 17H |
| Ilość w opakowaniu | 20 szt |
| Waga opakowania | 440 g |
| Waga 1 szt | 22 g |
DIN 1804karta katalogowa
karta katalogowaNakrętka okrągła rowkowa DIN 1804, kl. 17H, bez powłoki — wymiary i warunki techniczne wg DIN 1804
Wymiary i warunki techniczne wg DIN 1804
Karta normy DIN 1804Wymiary
wszystkie wartości w mm| d1 | d2 | d3 | b | h | t | z | n |
|---|---|---|---|---|---|---|---|
| M6x0,75 | 16 | 12 | 4 | 5 | 1,5 | 0,5 | 4 |
| M8x1 | 20 | 16 | 4 | 5 | 1,5 | 0,5 | 4 |
| M10x1 | 25 | 20 | 5 | 6 | 2 | 0,5 | 4 |
| M12x1,5 | 28 | 23 | 5 | 6 | 2 | 0,5 | 4 |
| M14x1,5 | 30 | 25 | 5 | 7 | 2 | 0,5 | 4 |
| M16x1,5 | 32 | 27 | 5 | 7 | 2 | 0,5 | 4 |
| M18x1,5 | 34 | 28 | 6 | 8 | 2,5 | 0,5 | 4 |
| M20x1,5 | 36 | 30 | 6 | 8 | 2,5 | 0,5 | 4 |
| M22x1,5 | 40 | 34 | 6 | 9 | 2,5 | 0,5 | 4 |
| M24x1,5 | 42 | 36 | 6 | 9 | 2,5 | 0,5 | 4 |
| M26x1,5 | 45 | 38 | 7 | 10 | 3 | 0,5 | 4 |
| M28x1,5 | 50 | 43 | 7 | 10 | 3 | 0,5 | 4 |
| M30x1,5 | 50 | 43 | 7 | 10 | 3 | 0,5 | 4 |
| M32x1,5 | 52 | 45 | 7 | 11 | 3 | 0,5 | 4 |
| M35x1,5 | 55 | 48 | 7 | 11 | 3 | 0,5 | 4 |
| M38x1,5 | 58 | 50 | 8 | 11 | 3,5 | 0,5 | 4 |
| M40x1,5 | 62 | 54 | 8 | 12 | 3,5 | 0,5 | 4 |
| M42x1,5 | 62 | 54 | 8 | 12 | 3,5 | 0,5 | 4 |
| M45x1,5 | 68 | 60 | 8 | 12 | 3,5 | 0,5 | 6 |
| M48x1,5 | 75 | 67 | 8 | 13 | 3,5 | 0,5 | 6 |
| M50x1,5 | 75 | 67 | 8 | 13 | 3,5 | 0,5 | 6 |
| M52x1,5 | 80 | 70 | 10 | 13 | 4 | 0,5 | 6 |
- d2
- średnica zewnętrzna (tol. h11)
- d3
- średnica podtoczenia
- b
- szerokość rowka
- h
- wysokość (tol. h14)
- t
- głębokość rowka
- z
- szerokość podcięcia u podstawy
- n
- liczba rowków
| d1 | M6x0,75 | M8x1 | M10x1 | M12x1,5 | M14x1,5 | M16x1,5 | M18x1,5 | M20x1,5 | M22x1,5 | M24x1,5 | M26x1,5 | M28x1,5 | M30x1,5 | M32x1,5 | M35x1,5 | M38x1,5 | M40x1,5 | M42x1,5 | M45x1,5 | M48x1,5 | M50x1,5 | M52x1,5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2średnica zewnętrzna (tol. h11) | 16 | 20 | 25 | 28 | 30 | 32 | 34 | 36 | 40 | 42 | 45 | 50 | 50 | 52 | 55 | 58 | 62 | 62 | 68 | 75 | 75 | 80 |
| d3średnica podtoczenia | 12 | 16 | 20 | 23 | 25 | 27 | 28 | 30 | 34 | 36 | 38 | 43 | 43 | 45 | 48 | 50 | 54 | 54 | 60 | 67 | 67 | 70 |
| bszerokość rowka | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 7 | 8 | 8 | 8 | 8 | 8 | 8 | 10 |
| hwysokość (tol. h14) | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 | 9 | 9 | 10 | 10 | 10 | 11 | 11 | 11 | 12 | 12 | 12 | 13 | 13 | 13 |
| tgłębokość rowka | 1,5 | 1,5 | 2 | 2 | 2 | 2 | 2,5 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3 | 3 | 3 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 4 |
| zszerokość podcięcia u podstawy | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| nliczba rowków | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 6 |
Kolumna M12x1,5 odpowiada wybranemu wariantowi Nakrętka okrągła rowkowa DIN 1804 M12x1,5, kl. 17H, bez powłoki.
- d1gwint (wymiar nominalny × skok)
Wymiary c.d.
wszystkie wartości w mm| d1 | d2 | d3 | b | h | t | z | n |
|---|---|---|---|---|---|---|---|
| M55x1,5 | 80 | 70 | 10 | 13 | 4 | 0,5 | 6 |
| M58x1,5 | 90 | 80 | 10 | 13 | 4 | 0,5 | 6 |
| M60x1,5 | 90 | 80 | 10 | 13 | 4 | 0,5 | 6 |
| M62x1,5 | 95 | 85 | 10 | 14 | 4 | 0,5 | 6 |
| M65x1,5 | 95 | 85 | 10 | 14 | 4 | 0,5 | 6 |
| M68x1,5 | 100 | 90 | 10 | 14 | 4 | 0,5 | 6 |
| M70x1,5 | 100 | 90 | 10 | 14 | 4 | 0,5 | 6 |
| M72x1,5 | 110 | 100 | 10 | 14 | 4 | 0,5 | 6 |
| M75x1,5 | 110 | 100 | 10 | 16 | 4 | 0,5 | 6 |
| M80x2 | 115 | 105 | 10 | 16 | 4 | 1 | 6 |
| M85x2 | 120 | 110 | 10 | 16 | 4 | 1 | 6 |
| M90x2 | 130 | 120 | 10 | 16 | 4 | 1 | 6 |
| M95x2 | 135 | 120 | 12 | 16 | 5 | 1 | 6 |
| M100x2 | 145 | 130 | 12 | 16 | 5 | 1 | 6 |
| M105x2 | 155 | 140 | 12 | 16 | 5 | 1 | 6 |
| M110x2 | 155 | 140 | 12 | 16 | 5 | 1 | 6 |
| M115x2 | 165 | 150 | 12 | 18 | 5 | 1 | 6 |
| M120x2 | 165 | 150 | 12 | 18 | 5 | 1 | 6 |
| M125x2 | 180 | 165 | 12 | 18 | 5 | 1 | 8 |
| M130x3 | 180 | 165 | 12 | 18 | 5 | 1 | 8 |
| M140x3 | 195 | 180 | 12 | 18 | 5 | 1 | 8 |
| M150x3 | 205 | 190 | 12 | 18 | 5 | 1 | 8 |
| M160x3 | 220 | 205 | 12 | 20 | 5 | 1 | 8 |
| M170x3 | 230 | 210 | 16 | 20 | 7 | 1 | 8 |
| M180x3 | 245 | 225 | 16 | 20 | 7 | 1 | 8 |
| M190x3 | 260 | 240 | 16 | 20 | 7 | 1 | 8 |
| M200x3 | 270 | 250 | 16 | 22 | 7 | 1 | 8 |
| d1 | M55x1,5 | M58x1,5 | M60x1,5 | M62x1,5 | M65x1,5 | M68x1,5 | M70x1,5 | M72x1,5 | M75x1,5 | M80x2 | M85x2 | M90x2 | M95x2 | M100x2 | M105x2 | M110x2 | M115x2 | M120x2 | M125x2 | M130x3 | M140x3 | M150x3 | M160x3 | M170x3 | M180x3 | M190x3 | M200x3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2 | 80 | 90 | 90 | 95 | 95 | 100 | 100 | 110 | 110 | 115 | 120 | 130 | 135 | 145 | 155 | 155 | 165 | 165 | 180 | 180 | 195 | 205 | 220 | 230 | 245 | 260 | 270 |
| d3 | 70 | 80 | 80 | 85 | 85 | 90 | 90 | 100 | 100 | 105 | 110 | 120 | 120 | 130 | 140 | 140 | 150 | 150 | 165 | 165 | 180 | 190 | 205 | 210 | 225 | 240 | 250 |
| b | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 16 | 16 | 16 | 16 |
| h | 13 | 13 | 13 | 14 | 14 | 14 | 14 | 14 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 18 | 18 | 18 | 18 | 18 | 18 | 20 | 20 | 20 | 20 | 22 |
| t | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 | 7 |
| z | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| n | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
- Oznaczenia symboli — patrz tabela „Wymiary (mm)” powyżej.
Warunki techniczne
3 pozycjeMateriał
- klasa własności mechanicznych 5 wg DIN 267-4
Wykonanie
- h
- hartowana HRC 60±2 z wyłączeniem gwintu, płaszczyzny szlifowane
- w
- niehartowana i nieszlifowana

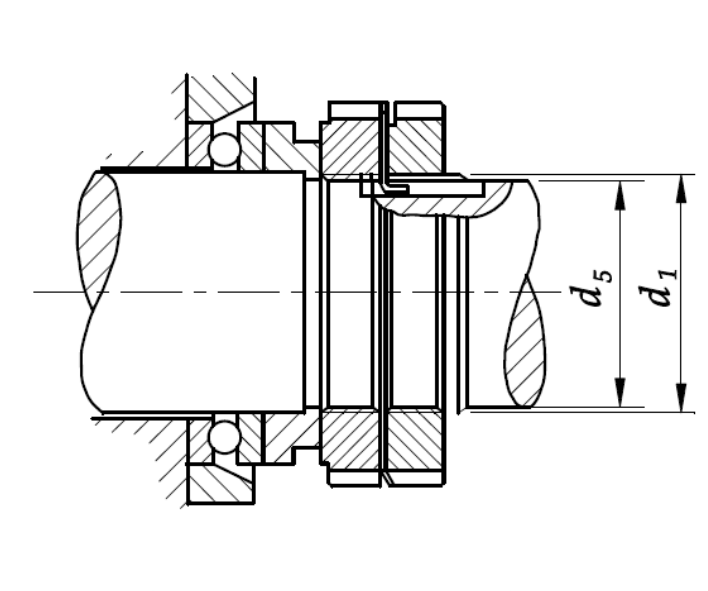

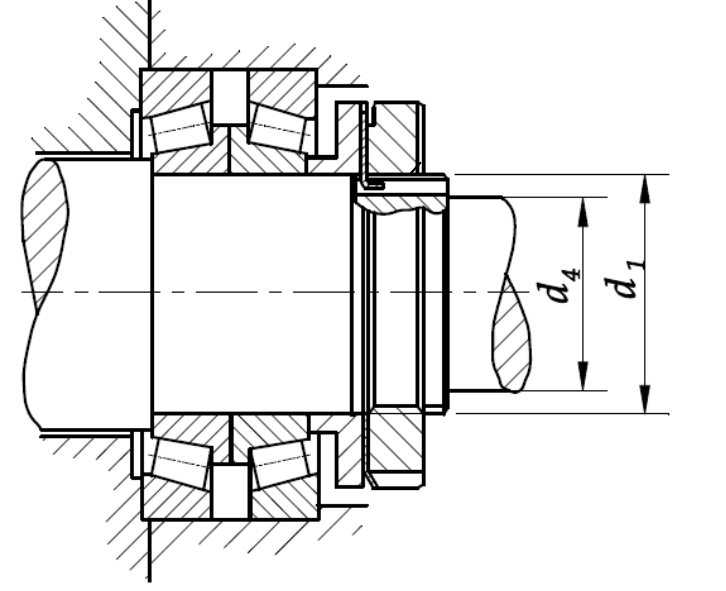

Maksymalne średnice zabudowy
M6x0,75–M130x3, M200x3| d1 | d4(max) | d5(max) |
|---|---|---|
| M6x0,75 | d1 - 1 | |
| M8x1, M10x1 | d1 - 2 | |
| M12x1,5 do M70x1,5 | d1 - 6 | d1 - 2 |
| M72x1,5, M75x1,5 | d1 - 7 | d1 - 2 |
| M80x2, M100x2 | d1 - 7 | d1 - 3 |
| M105x2, M125x2 | d1 - 3 | |
| M130x3, M200x3 | d1 - 4 |
| d1 | M6x0,75 | M8x1, M10x1 | M12x1,5 do M70x1,5 | M72x1,5, M75x1,5 | M80x2, M100x2 | M105x2, M125x2 | M130x3, M200x3 |
|---|---|---|---|---|---|---|---|
| d4(max) | d1 - 6 | d1 - 7 | d1 - 7 | ||||
| d5(max) | d1 - 1 | d1 - 2 | d1 - 2 | d1 - 2 | d1 - 3 | d1 - 3 | d1 - 4 |
- d1gwint nakrętki (wymiar nominalny)
- d4(max), d5(max) — maksymalne średnice współpracujących elementów, podane względem d1 (np. „d1 - 2” = średnica gwintu pomniejszona o 2 mm)
- — wartość nieokreślona dla danego zakresu
Oznaczanie
przykład zapisuPrzykład oznaczenia nakrętki okrągłej rowkowej z gwintem M120x2, hartowanej:
Nakrętka DIN 1804 M120x2 - h
