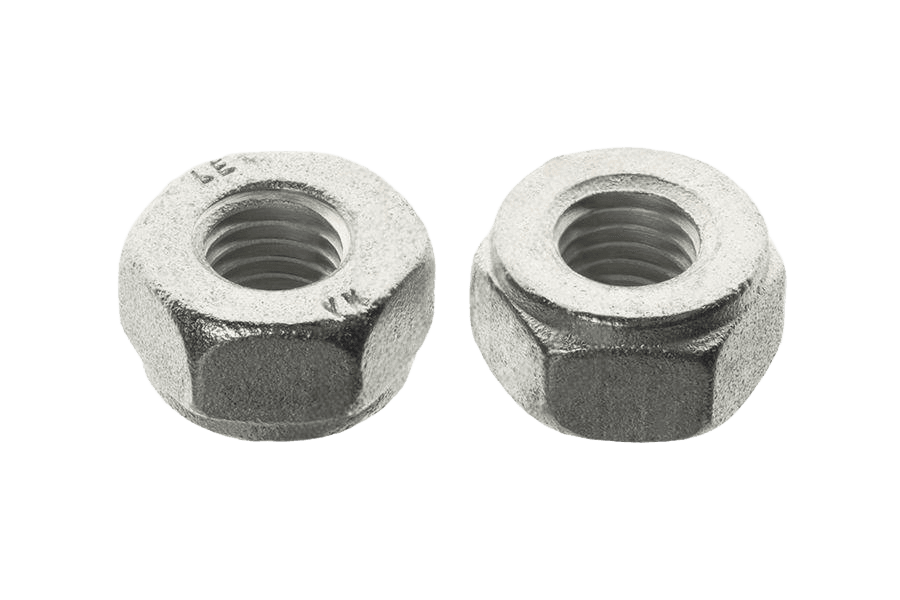

Nakrętka do połączeń kołnierzowych DIN 2510 NF, stal C35E, ocynk biały
DIN 2510 NFDIN 2510 NF
OznaczenieDIN 2510 NF · Ocynk galwaniczny biały (oc.B)
Opis
Nakrętka do połączeń kołnierzowych ze stali C35E wg normy DIN 2510 NF. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M12 do M39.
Dane techniczne
9 wariantów| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Norma | DIN 2510 NF |
| Rodzaj | Nakrętka do połączeń kołnierzowych |
| Klasa / materiał | C35E |
| Ilość w opakowaniu | 50 szt |
| Waga opakowania | 1,35 kg |
| Waga 1 szt | 27,1 g |
DIN 2510 NFkarta katalogowa
karta katalogowaNakrętka do połączeń kołnierzowych — wymiary i warunki techniczne wg DIN 2510 NF
Wymiary i warunki techniczne wg DIN 2510 NF
Karta normy DIN 2510 NFWymiary
wszystkie wartości w mm| d(nom) | d2 | m | s | t |
|---|---|---|---|---|
| M12 | 21 | 12 | 22 | 2 |
| M16 | 26 | 16 | 27 | 2 |
| M20 | 31 | 20 | 32 | 2 |
| M24 | 35 | 24 | 36 | 3 |
| M27 | 40 | 27 | 41 | 3 |
| M30 | 45 | 30 | 46 | 3 |
| M33 | 49 | 33 | 50 | 3 |
| M36 | 53,5 | 36 | 55 | 3 |
| M39 | 58,5 | 39 | 60 | 3 |
| M42 | 63,5 | 42 | 65 | 3 |
| M45 | 68,5 | 45 | 70 | 3 |
| M48 | 73,5 | 48 | 75 | 4 |
- d2
- średnica podtoczenia (walcowego pierścienia oporowego) pod łbem sześciokątnym
- m
- wysokość nakrętki
- s
- rozmiar klucza (wymiar pod klucz)
- t
- wysokość podtoczenia
| d(nom) | M12 | M16 | M20 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2średnica podtoczenia (walcowego pierścienia oporowego) pod łbem sześciokątnym | 21 | 26 | 31 | 35 | 40 | 45 | 49 | 53,5 | 58,5 | 63,5 | 68,5 | 73,5 |
| mwysokość nakrętki | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 |
| srozmiar klucza (wymiar pod klucz) | 22 | 27 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 |
| twysokość podtoczenia | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 |
Kolumna M12 odpowiada wybranemu wariantowi Nakrętka do połączeń kołnierzowych DIN 2510 NF M12, stal C35E, ocynk biały.
- doznaczenie gwintu nakrętki (rozmiar nominalny M)
Oznaczanie
przykład zapisuPrzykład oznaczania: nakrętka sześciokątna z podtoczeniem typu NF do połączeń kołnierzowych, z gwintem M12, wykonana ze stali 25CrMo4:
Nakrętka sześciokątna NF - M12 -DIN 2510 25CrMo4Wykonania DIN 2510 NF
3 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Nakrętka do połączeń kołnierzowych DIN 2510 NF, stal C35E, ocynk białyOcynk galwaniczny biały (oc.B)to wykonanie | Ocynk galwaniczny biały (oc.B) | — |
| Nakrętka do połączeń kołnierzowych DIN 2510 NF, stal 25CrMo4, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
| Nakrętka do połączeń kołnierzowych DIN 2510 NF, stal 42CrMo4, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
