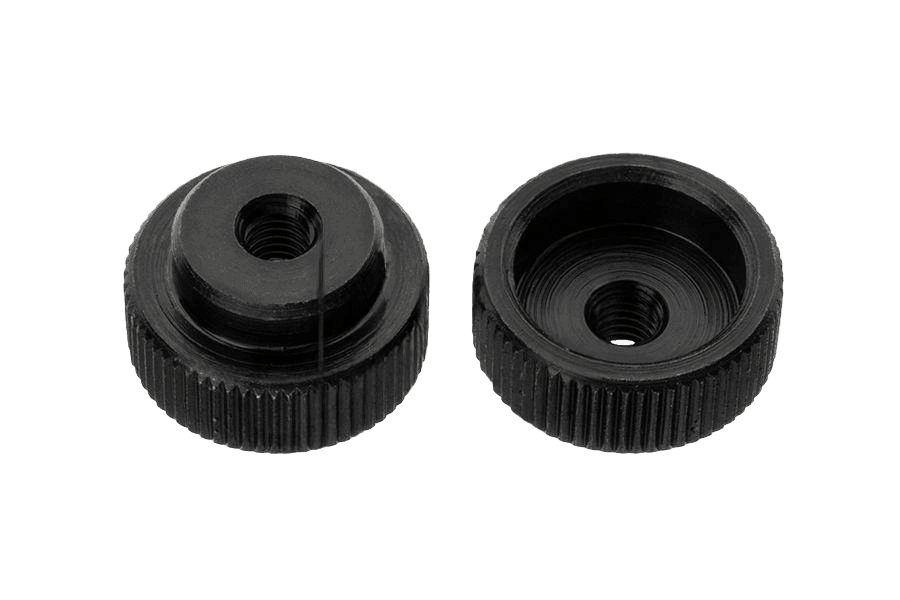

Nakrętka radełkowana DIN 6303 A, czarna oksydacja
DIN 6303 ADIN 6303 A
Zdjęcie 1 z 2
OznaczenieDIN 6303 A · M5 · Czarna oksydacja (oksydowanie)
DIN 6303 Akarta katalogowa
karta katalogowaNakrętka radełkowana DIN 6303 A, czarna oksydacja — wymiary i warunki techniczne wg DIN 6303 A
Wymiary i warunki techniczne wg DIN 6303 A
Karta normy DIN 6303 AWymiary
wszystkie wartości w mm| d — gwint | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|
| P — podziałka gwintu | 0,8 | 1 | 1,25 | 1,5 | 1,75 |
| dₐ min. | 5 | 6 | 8 | 10 | 12 |
| dₐ max. | 5,75 | 6,75 | 7,75 | 10,8 | 12,8 |
| d_b min. = nom. | 15 | 18 | 24 | 30 | 34 |
| d_b max. | 15,43 | 18,43 | 24,53 | 30,52 | 34,52 |
| d_k nom. | 20 | 24 | 30 | 36 | 40 |
| d_k max. | 20,24 | 24,42 | 30,42 | 36,5 | 40,5 |
| d_k min. | 19,58 | 23,58 | 29,58 | 35,5 | 39,5 |
| d_s max. = nom. | 14 | 16 | 20 | 28 | 32 |
| d_s min. | 13,57 | 15,57 | 19,48 | 27,48 | 31,48 |
| h max. = nom. | 12 | 14 | 17 | 20 | 24,0 |
| h min. | 11,57 | 13,57 | 16,57 | 19,48 | 23,48 |
| k max. = nom. | 8 | 10 | 12 | 14 | 16,0 |
| k min. | 7,64 | 9,64 | 11,57 | 13,57 | 15,57 |
| t max. = nom. | 5 | 6 | 7 | 8 | 8 |
| t max. | 5,3 | 6,3 | 7,36 | 8,36 | 8,36 |
Kolumna M5 odpowiada wybranemu wariantowi M5.
- P — podziałka gwintu
- dgwint
- d_k — średnica radełkowanego kołnierza
- d_b — średnica zewnętrzna radełkowania
- h — wysokość nakrętki
- k — wysokość części radełkowanej
- t — głębokość gwintu
Wymagania i normy powołane
12 pozycjiWymagania ogólne
- Norma
- ISO 8992
Gwint
- Tolerancja
- 6H
- Norma
- ISO 965-1
Własności mechaniczne
- Klasa własności — stal
- St; EN 10087, EN 10277-3
- Klasa własności — stal nierdzewna
- A1, A2; ISO 3506-2
- Klasa własności — metale nieżelazne
- CU3; ISO 28839
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-1
Wykończenie i/lub powłoka
- Stal
- zgodnie z procesem; powłoki elektrolityczne wg DIN ISO 4042, fosfatowanie wg EN 12476
- Stal nierdzewna
- bez powłoki
- Metale nieżelazne
- bez powłoki; powłoki elektrolityczne wg ISO 4042
Odbiór
- Procedura
- patrz ISO 3269
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
DIN 6303 A · M5 · Czarna oksydacja (oksydowanie)Opis
Nakrętka radełkowana wg normy DIN 6303 A. Czernienie (oksydacja) daje jednolity ciemny kolor, ale tylko ograniczoną ochronę przed korozją. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny wariant: M 5.
Specyfikacja produktu
9 pozycji| Gwint | M5 |
|---|---|
| Pokrycie | Czarna oksydacja (oksydowanie) |
| Układ rozmiaru | gwint metryczny |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Norma | DIN 6303 A |
| Rozmiar | M5 |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 1,49 kg |
| Waga 1 szt | 14,9 g |
Wybrany wariantDIN 6303 A · Czarna oksydacja (oksydowanie)
M5459,28 zł / opak
M5 · 100 szt.100 szt. · 4,59 zł brutto / szt. · dostępne
