Nakrętka redukcyjna okrągła AN 89, ocynk biały
AN 89AN 89

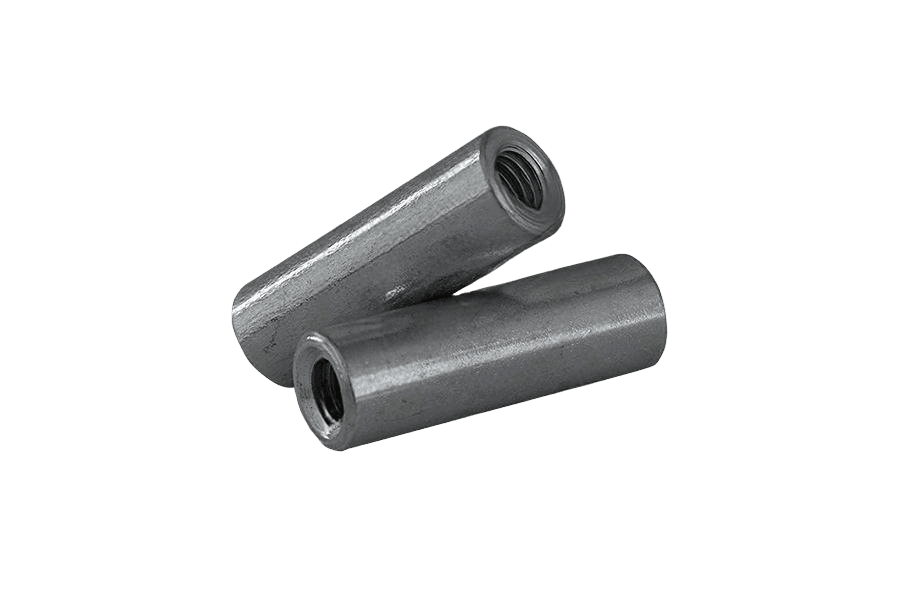

Zdjęcie 1 z 2
OznaczenieAN 89 · Ocynk galwaniczny biały (oc.B)
Opis
Nakrętka redukcyjna okrągła wg normy AN 89. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M 6-M 8 do M10-M12.
Dane techniczne
3 warianty| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Norma | AN 89 |
| Rodzaj | Nakrętka redukcyjna okrągła |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 2,86 kg |
| Waga 1 szt | 28,6 g |
AN 89karta katalogowa
karta katalogowaNakrętka redukcyjna okrągła AN 89, ocynk biały — wymiary i warunki techniczne wg AN 89
Wymiary i warunki techniczne wg AN 89
Karta normy AN 89Wymiary
wszystkie wartości w mm| Ød1 / Ød2 | l | Øs |
|---|---|---|
| M6-M8 | 40 | 13 |
| M8-M10 | 40 | 16 |
| M10-M12 | 40 | 16 |
- l
- długość całkowita nakrętki
- Øs
- średnica zewnętrzna korpusu
| Ød1 / Ød2 | M6-M8 | M8-M10 | M10-M12 |
|---|---|---|---|
| ldługość całkowita nakrętki | 40 | 40 | 40 |
| Øsśrednica zewnętrzna korpusu | 13 | 16 | 16 |
Kolumna M 6-M 8 odpowiada wybranemu wariantowi Nakrętka redukcyjna okrągła AN 89 M6-M8, ocynk biały.
- Ø d1 / Ø d2 — gwinty na obu końcach nakrętki (mniejszy / większy)
- l/2 — na rysunku: połowa długości l, wyznaczająca granicę między gwintem d1 i d2
Oznaczanie
przykład zapisuPrzykład oznaczania nakrętki walcowej redukcyjnej z gwintami M6/M8:
Nakrętka redukcyjna AN 89 – M6/M8
