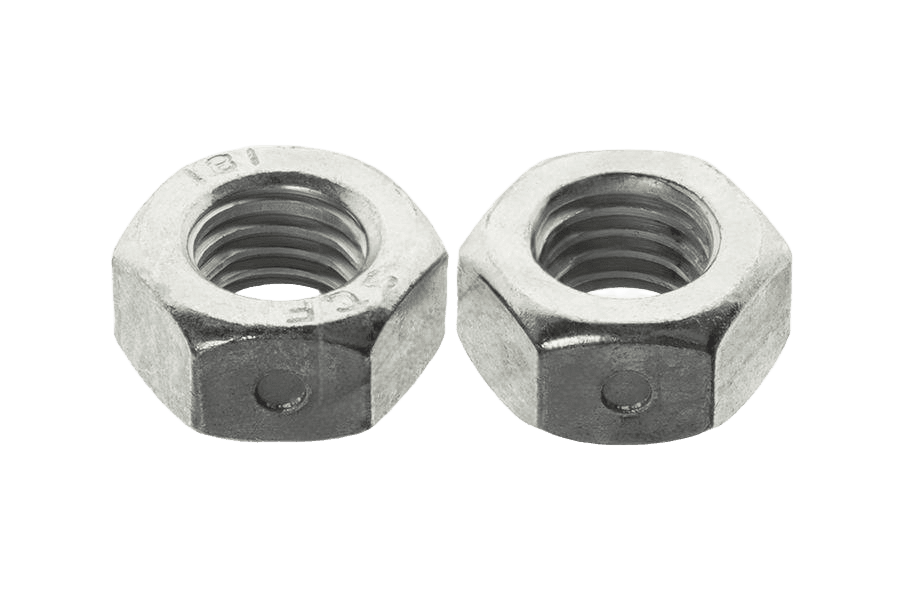

Nakrętka samozabezpieczająca ~DIN 934, kl. 8, ocynk biały
DIN 934 BILOCDIN 934 BILOC
OznaczenieDIN 934 BILOC · 8 · Ocynk galwaniczny biały (oc.B)
Opis
Nakrętka samozabezpieczająca BILOC na wzór normy DIN 934, w klasie 8. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M6 do M16. W ofercie również w wykonaniu nierdzewnym A2-70.
Dane techniczne
5 wariantów| Klasa wytrzymałości | 8 |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Norma | DIN 934 BILOC |
| Rodzaj | Nakrętka samozabezpieczająca BILOC |
| Klasa / materiał | 8 |
| Wersja | BILOC |
| Ilość w opakowaniu | 1000 szt |
| Waga opakowania | 2,16 kg |
| Waga 1 szt | 2,16 g |
DIN 934 BILOCkarta katalogowa
karta katalogowaNakrętka samozabezpieczająca BILOC — wymiary i warunki techniczne wg DIN 934 BILOC
Wymiary i warunki techniczne wg DIN 934 BILOC
Karta normy DIN 934 BILOCWymiary
wszystkie wartości w mm| d | d (wariant 1) | d (wariant 2) | P | m(max) | m(min) | s(nom) |
|---|---|---|---|---|---|---|
| M4 | 0,7 | 3,2 | 2,9 | 7 | ||
| M5 | 0,8 | 4 | 3,7 | 8 | ||
| M6 | 1 | 5 | 4,7 | 10 | ||
| M8 | M8x1 | 1,25 | 6,5 | 6,14 | 13 | |
| M10 | M10x1 | M10x1,25 | 1,5 | 8 | 7,64 | 17 |
| M12 | M12x1,25 | M12x1,5 | 1,75 | 10 | 9,64 | 19 |
| (M14) | (M14x1,5) | 2 | 11 | 10,3 | 22 | |
| M16 | M16x1,5 | 2 | 13 | 12,3 | 24 | |
| (M18) | (M18x1,5) | (M18x2) | 2,5 | 15 | 14,3 | 27 |
| M20 | M20x1,5 | M20x2 | 2,5 | 16 | 14,9 | 30 |
| (M22) | (M22x1,5) | (M22x2) | 2,5 | 18 | 16,9 | 32 |
| M24 | M24x2 | 3 | 19 | 17,7 | 36 |
- P
- skok gwintu
- s(nom)
- rozmiar klucza (nominalny)
| d | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d (wariant 1) | M8x1 | M10x1 | M12x1,25 | (M14x1,5) | M16x1,5 | (M18x1,5) | M20x1,5 | (M22x1,5) | M24x2 | |||
| d (wariant 2) | M10x1,25 | M12x1,5 | (M18x2) | M20x2 | (M22x2) | |||||||
| Pskok gwintu | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 |
| m(max) | 3,2 | 4 | 5 | 6,5 | 8 | 10 | 11 | 13 | 15 | 16 | 18 | 19 |
| m(min) | 2,9 | 3,7 | 4,7 | 6,14 | 7,64 | 9,64 | 10,3 | 12,3 | 14,3 | 14,9 | 16,9 | 17,7 |
| s(nom)rozmiar klucza (nominalny) | 7 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 |
Kolumna M6 odpowiada wybranemu wariantowi Nakrętka samozabezpieczająca ~DIN 934 M6, kl. 8, ocynk biały.
- (…)wymiary nie zalecane
- drozmiar nominalny gwintu (średnica)
- d (wariant 1) / d (wariant 2) — opcjonalne oznaczenie gwintu drobnozwojnego dla tego rozmiaru
- m(max) / m(min) — wysokość nakrętki (maks./min.)
Warunki techniczne
13 pozycjiMateriał
- Stal
- klasa własności: d < M3: 6; M3 ≤ d ≤ M39: 6, 8, 10; d > M39 wg ustaleń (wg DIN 267-4)
- Stal nierdzewna
- d ≤ M39: A2-70, A4-70; d > M39 wg ustaleń (wg DIN 267-11)
- Metale nieżelazne
- wg ustaleń (wg DIN 267-18)
Wymagania ogólne
- Norma
- DIN 267-1
Gwint
- Tolerancja
- 6H
- Norma
- DIN 13-12, DIN 13-15
Tolerancje
- Klasa dokładności
- A dla d ≤ M16; B dla d > M16
- Norma
- DIN ISO 4759-1
Powierzchnia
- jak wykonano (stal); bez powłoki (stal nierdzewna, metale nieżelazne)
- Chropowatość / nieciągłości powierzchni
- wg DIN 267-2 i DIN 267-20
- Powłoki galwaniczne
- wg DIN 267-9
- Powłoki ogniowe
- wg DIN 267-10
Odbiór
- procedura odbioru wg DIN 267-5
Oznaczanie
przykład zapisuPrzykład oznaczania nakrętki sześciokątnej samozabezpieczającej, z gwintem M12 i klasy własności mechanicznych 8:
Nakrętka sześciokątna samozabezpieczająca ~DIN 934 – M12 - 8Wykonania DIN 934 BILOC
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Nakrętka samozabezpieczająca ~DIN 934, kl. 8, ocynk biały8 · Ocynk galwaniczny biały (oc.B)to wykonanie | 8 · Ocynk galwaniczny biały (oc.B) | — |
| Nakrętka samozabezpieczająca ~DIN 934, stal nierdzewna A2-70A2-70 · stal nierdzewna A2 | A2-70 · stal nierdzewna A2 | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
