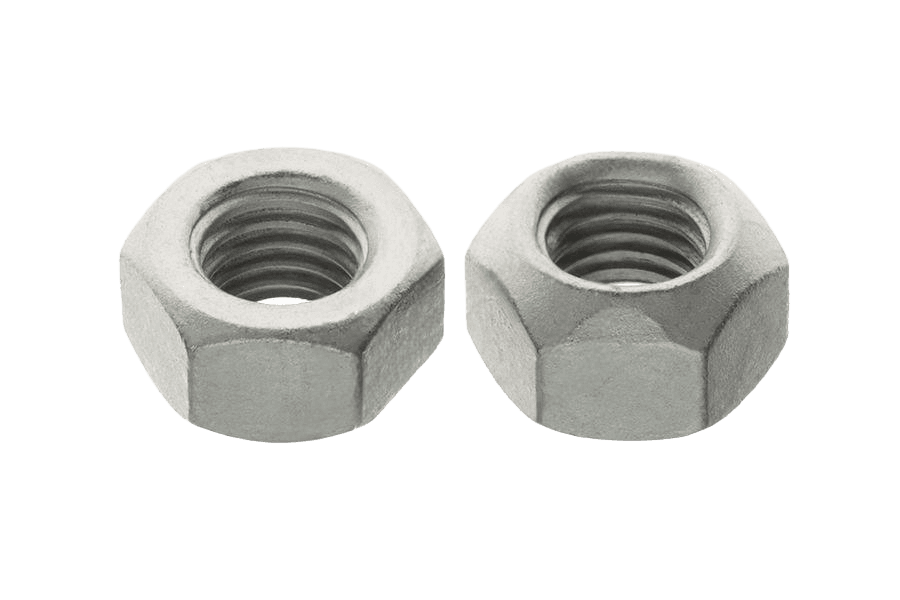

Nakrętka samozabezpieczająca DIN 980 V, kl. 10, cynk płatkowy
DIN 980 VDIN 980 Vnormy powiązane ISO 7042 · PN 82176
OznaczenieDIN 980 V · 10 · Cynk płatkowy srebrny (fl Zn)
Opis
Nakrętka samozabezpieczająca wg normy DIN 980 V (odpowiedniki: ISO 7042, PN 82176), w klasie 10. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M6 do M30. W ofercie również w wykonaniu 8 ocynkowanym, 10 surowym i 8 z ocynkiem płatkowym.
Dane techniczne
18 wariantów| Klasa wytrzymałości | 10 |
|---|---|
| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 980 V |
| Rodzaj | Nakrętka samozabezpieczająca |
| Klasa / materiał | 10 |
| Ilość w opakowaniu | 1000 szt |
| Waga opakowania | 2,47 kg |
| Waga 1 szt | 2,47 g |
DIN 980 Vkarta katalogowa
karta katalogowaNakrętka samozabezpieczająca — wymiary i warunki techniczne wg DIN 980 V
Wymiary i warunki techniczne wg DIN 980 V
Karta normy DIN 980 VWymiary
wszystkie wartości w mm| Indeks | d (wariant 1) | d (wariant 2) | P | h(max=nom) | h(min) | s(nom) |
|---|---|---|---|---|---|---|
| M3 | 0,5 | 3,7 | 3,4 | 5,5 | ||
| M4 | 0,7 | 4,2 | 3,9 | 7 | ||
| M5 | 0,8 | 5,1 | 4,8 | 8 | ||
| M6 | 1 | 6 | 5,7 | 10 | ||
| M7 | 1 | 7 | 6,5 | 11 | ||
| M8 | M8x1 | 1,25 | 8 | 7,5 | 13 | |
| M10 | M10x1 | M10x1,25 | 1,5 | 10 | 9 | 17 |
| M12 | M12x1,25 | M12x1,5 | 1,75 | 12 | 11 | 19 |
| M14 | M14x1,5 | 2 | 14 | 12 | 22 | |
| M16 | M16x1,5 | 2 | 16 | 14 | 24 | |
| M18 | M18x1,5 | M18x2 | 2,5 | 18 | 16 | 27 |
| M20 | M20x1,5 | M20x2 | 2,5 | 20 | 18 | 30 |
| M22 | M22x1,5 | M22x2 | 2,5 | 22 | 20 | 32 |
| M24 | M24x2 | 3 | 24 | 22 | 36 | |
| M27 | M27x2 | 3 | 27 | 25 | 41 | |
| M30 | M30x2 | 3,5 | 30 | 28 | 46 | |
| M33 | M33x2 | 3,5 | 33 | 31 | 50 | |
| M36 | M36x3 | 4 | 36 | 34 | 55 | |
| M39 | M39x3 | 4 | 39 | 37 | 60 |
- P
- skok gwintu
- h(max=nom)
- wysokość nakrętki
- h(min)
- wysokość nakrętki (min)
- s(nom)
- rozmiar klucza
| Wymiar | M3 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d (wariant 1) | M8x1 | M10x1 | M12x1,25 | M14x1,5 | M16x1,5 | M18x1,5 | M20x1,5 | M22x1,5 | M24x2 | M27x2 | M30x2 | M33x2 | M36x3 | M39x3 | |||||
| d (wariant 2) | M10x1,25 | M12x1,5 | M18x2 | M20x2 | M22x2 | ||||||||||||||
| Pskok gwintu | 0,5 | 0,7 | 0,8 | 1 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 3,5 | 4 | 4 |
| h(max=nom)wysokość nakrętki | 3,7 | 4,2 | 5,1 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 |
| h(min)wysokość nakrętki (min) | 3,4 | 3,9 | 4,8 | 5,7 | 6,5 | 7,5 | 9 | 11 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 31 | 34 | 37 |
| s(nom)rozmiar klucza | 5,5 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 |
Kolumna M6 odpowiada wybranemu wariantowi Nakrętka samozabezpieczająca DIN 980 V M6, kl. 10, cynk płatkowy.
- Wiersze „d” pokazują opcjonalne rozmiary gwintu drobnozwojnego dla danej średnicy nominalnej; wymiary s i h nie zależą od skoku gwintu
- d — gwint drobnozwojny
Warunki techniczne
13 pozycjiMateriał
- Stal
Wymagania ogólne
- Norma
- DIN 267-1, DIN 267-15
Gwint
- Tolerancja
- 6H
- Norma
- DIN 13-12, DIN 13-15
Własności mechaniczne
- Klasa własności mechanicznych
- 5, 8, 10; 12 (≤ M16)
- Norma
- ISO 898-2, ISO 267-4
Tolerancje
- Klasa dokładności
- ≤ M16: A; > M16: B
- Norma
- ISO 4759-1
Powierzchnia
- jak wykonano
- Chropowatość powierzchni
- wg DIN 267-2
- Nieciągłość powierzchni
- wg DIN 267-20
- Powłoki galwaniczne
- wg DIN 267-9
Odbiór
- procedura odbioru wg DIN 267-5
Oznaczanie
przykład zapisuPrzykład oznaczania: nakrętka sześciokątna samozabezpieczająca, z gwintem M12 i klasy własności mechanicznych 8:
Nakrętka sześciokątna DIN 980 V - M12 – 8Wykonania DIN 980 V
