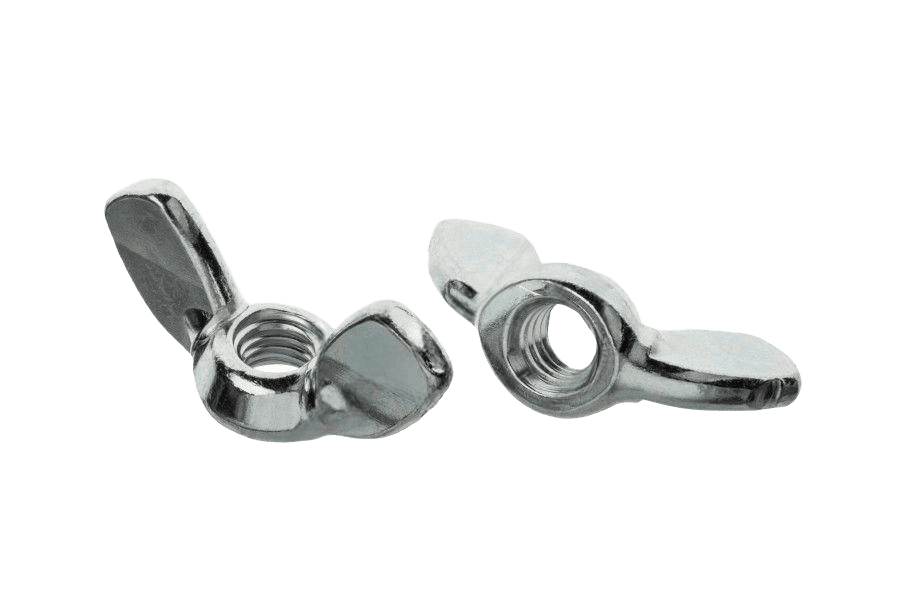

Nakrętka skrzydełkowa ~DIN 315, ocynk biały
DIN 315DIN 315
Zdjęcie 1 z 2
OznaczenieDIN 315 · stal · Ocynk galwaniczny biały (oc.B)
Opis
Nakrętka skrzydełkowa na wzór normy DIN 315, ze stali. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M6 do M12.
Dane techniczne
3 warianty| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 315 |
| Rodzaj | Nakrętka skrzydełkowa |
| Klasa / materiał | stal |
| Ilość w opakowaniu | 200 szt |
| Waga opakowania | 1,64 kg |
| Waga 1 szt | 8,18 g |
DIN 315karta katalogowa
karta katalogowaNakrętka skrzydełkowa ~DIN 315, ocynk biały — wymiary i warunki techniczne wg DIN 315

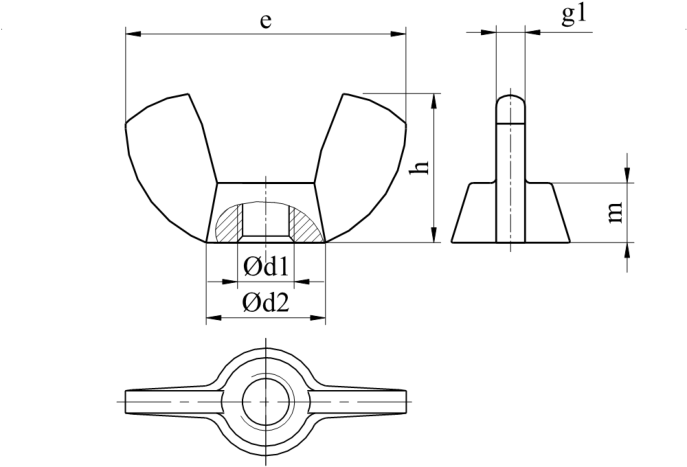

Wymiary i warunki techniczne wg DIN 315
Karta normy DIN 315Wymiary
wszystkie wartości w mm| d1(nom) | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 |
|---|---|---|---|---|---|---|---|---|---|
| d2(max) | 8 | 11 | 13 | 16 | 20 | 23 | 29 | 35 | 44 |
| d2(min) | 6 | 8 | 10 | 13 | 17 | 20 | 26 | 32 | 41 |
| e(max) | 20 | 26 | 33 | 39 | 51 | 65 | 73 | 90 | 110 |
| e(min) | 18 | 24 | 30 | 36 | 48 | 62 | 70 | 86 | 106 |
| g1(max) | 1,9 | 2,3 | 2,3 | 2,8 | 4,4 | 4,9 | 6,4 | 6,9 | 9,4 |
| g1(min) | 1,1 | 1,5 | 1,5 | 2 | 3,6 | 4,1 | 5,6 | 6,1 | 8,6 |
| g2(max) | 2,3 | 2,8 | 3,3 | 4,4 | 5,4 | 6,4 | 7,5 | 8 | 10,5 |
| g2(min) | 1,7 | 2,3 | 2,7 | 3,6 | 4,6 | 5,6 | 6,5 | 7 | 9,5 |
| h(max) | 10,5 | 13 | 17 | 20 | 25 | 33,5 | 37,5 | 46,5 | 56,5 |
| h(min) | 8,5 | 11 | 15 | 18 | 23 | 31 | 35 | 44 | 53,5 |
| m(max) | 4,6 | 6,5 | 8 | 10 | 12 | 14 | 17 | 21 | 25 |
| m(min) | 3,2 | 4 | 5 | 6,5 | 8 | 10 | 13 | 16 | 20 |
Kolumna M6 odpowiada wybranemu wariantowi Nakrętka skrzydełkowa ~DIN 315 M6, ocynk biały.
- Kolumny M4–M10 wg ~DIN 315 (zakres rozszerzony poza normę podstawową), M12–M24 wg DIN 315 (zakres normy podstawowej) — oferujemy cały zakres pod jednym oznaczeniem katalogowym DIN 315.
- d1średnica gwintu (rozmiar nominalny)
- d2 — średnica podstawy nakrętki (pod skrzydełkami)
- e — rozstaw (szerokość) skrzydełek
- g1 — średnica górna kołnierza gwintowanego
- g2 — średnica dolna kołnierza gwintowanego
- h — wysokość całkowita
- m — wysokość kołnierza gwintowanego
Warunki techniczne
10 pozycjiWymagania ogólne
- Norma
- DIN 267-1
Materiał
- Odlew żeliwny
- GT = GTS-35-10 wg DIN 1692
- Stal
- klasa własności 5 wg DIN 267-11
- Metale nieżelazne
- CuZn wg DIN 1709
Gwint
- Tolerancja
- 6H (klasa dokładności B); 7H (klasa dokładności C)
- Norma
- DIN 13-13
Tolerancje
- Klasa dokładności
- B; C
- Norma
- ISO 4759-1
Powierzchnia
- jak wytworzono; dla powłok galwanicznych wg DIN 267-9
Odbiór
- procedura odbioru wg DIN 267-5
Oznaczanie
przykład zapisuPrzykład oznaczania nakrętki skrzydełkowej z gwintem M6, wykonanej z odlewu (GT) w klasie dokładności C:
Nakrętka skrzydełkowa ~DIN 315, ocynk białyWykonania DIN 315
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Nakrętka skrzydełkowa ~DIN 315, ocynk białystal · Ocynk galwaniczny biały (oc.B)to wykonanie | stal · Ocynk galwaniczny biały (oc.B) | — |
| Nakrętka motylkowa DIN315 | — | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
