AN 88karta katalogowa

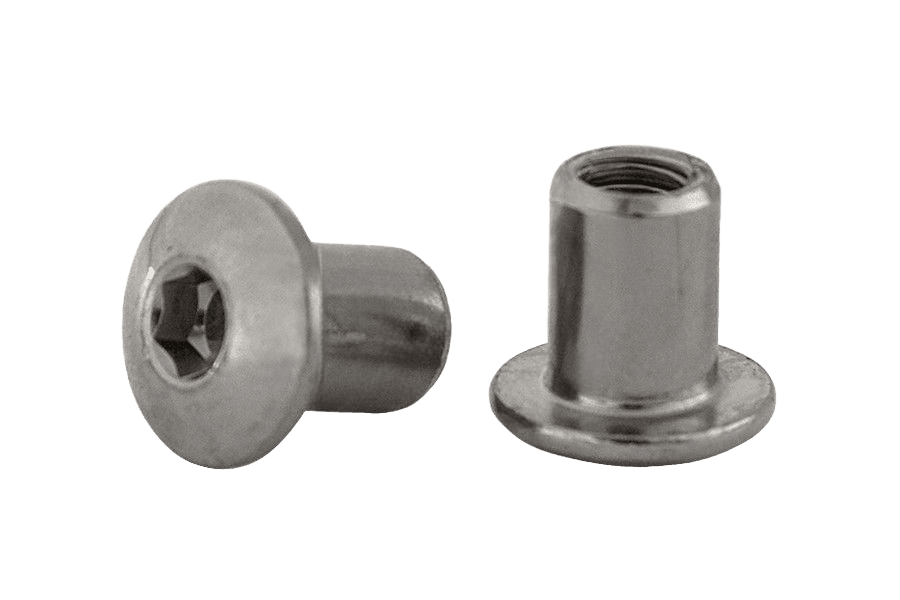

Nakr. wieńcowa mebl. oc.B AN 88
Wymiary i warunki techniczne wg AN 88
Wymiary (mm)wybrany rozmiar: M6
| Ød(nom) | M6 | M8 |
|---|---|---|
| Ødk | 15 | 20 |
| Øds | 9 | 10 |
| m | 12 | 16 |
| s | 5 | 5 |
d — średnica nominalna gwintudk — średnica łba (grzybka)ds — średnica trzpienia gładkiegom — wysokość nakrętkis — rozmiar klucza (gniazdo sześciokątne)
Oznaczanie
Przykład oznaczania nakrętki wieńcowej (E-15) z gwintem M8:
Nakrętka wieńcowa AN 88 – M8.
Rysunek techniczny
przekrój (Ødk, Ød, Øds, m) i widok czołowy gniazda sześciokątnego (s)
Specyfikacja produktu
| Gwint | M6 |
|---|---|
| Norma | AN 88 |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Rozmiar | M6 |
| Układ rozmiaru | gwint metryczny |
| Ilość w opakowaniu | 250 szt |
| Waga opakowania | 1,57 kg |
| Waga 1 szt | 6,28 g |
