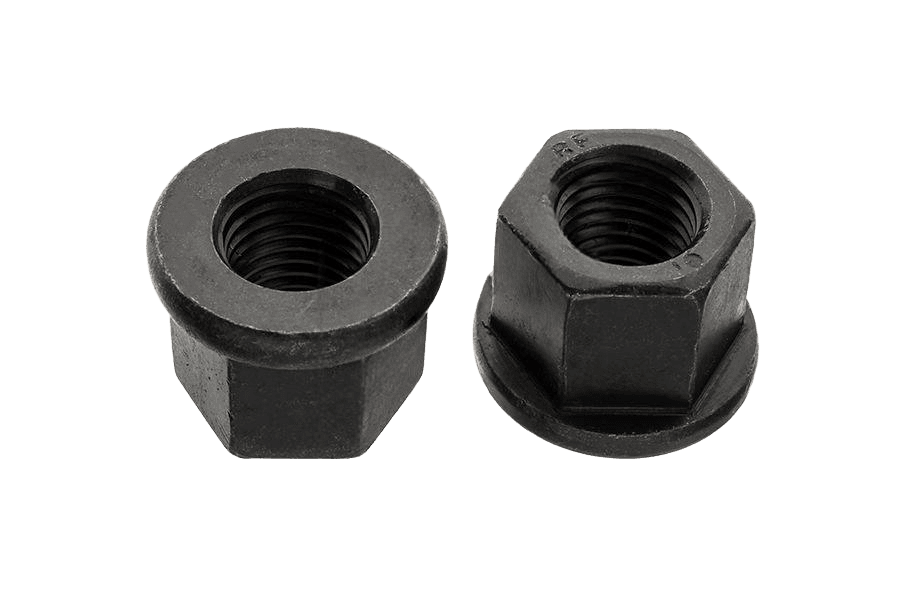

Nakrętka wysoka z kołnierzem DIN 6331, kl. 10, bez powłoki
DIN 6331DIN 6331
OznaczenieDIN 6331 · 10 · Bez powłoki (surowe)
Opis
Nakrętka wysoka z kołnierzem wg normy DIN 6331, w klasie 10. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M6 do M36. W ofercie również w wykonaniu 10 z ocynkiem płatkowym.
Dane techniczne
15 wariantów| Klasa wytrzymałości | 10 |
|---|---|
| Pokrycie | Bez powłoki (surowe) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 6331 |
| Rodzaj | Nakrętka wysoka z kołnierzem |
| Klasa / materiał | 10 |
| Ilość w opakowaniu | 150 szt |
| Waga opakowania | 810 g |
| Waga 1 szt | 5,4 g |
DIN 6331karta katalogowa
karta katalogowaNakrętka wysoka z kołnierzem DIN 6331, kl. 10, bez powłoki — wymiary i warunki techniczne wg DIN 6331
Wymiary i warunki techniczne wg DIN 6331
Karta normy DIN 6331Wymiary
wszystkie wartości w mm| d | gwint drobnozwojny | a | d1 | m | s |
|---|---|---|---|---|---|
| M6 | 3 | 14 | 9 | 10 | |
| M8 | 3,5 | 18 | 12 | 13 | |
| M10 | 4 | 22 | 15 | 16 | |
| M12 | M12x1,5 | 4 | 25 | 18 | 18 |
| M14* | M14x1,5 | 4,5 | 28 | 21 | 22 |
| M16 | M16x1,5 | 5 | 31 | 24 | 24 |
| M18* | M18x1,5 | 5 | 34 | 27 | 27 |
| M20 | M20x1,5 | 6 | 37 | 30 | 30 |
| M24 | M24x1,5 | 6 | 45 | 36 | 36 |
| M27* | 7 | 50 | 40 | 41 | |
| M30 | 8 | 58 | 45 | 46 | |
| M36 | 10 | 68 | 54 | 55 | |
| M42 | 12 | 80 | 63 | 65 | |
| M48 | 14 | 92 | 72 | 75 |
- a
- wysokość kołnierza (js14)
- d1
- średnica kołnierza (h13)
- m
- wysokość nakrętki (js15)
- s
- rozmiar klucza (h13 dla M6–M20; h14 dla M24–M48)
| d | M6 | M8 | M10 | M12 | M14* | M16 | M18* | M20 | M24 | M27* | M30 | M36 | M42 | M48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| gwint drobnozwojny | M12x1,5 | M14x1,5 | M16x1,5 | M18x1,5 | M20x1,5 | M24x1,5 | ||||||||
| awysokość kołnierza (js14) | 3 | 3,5 | 4 | 4 | 4,5 | 5 | 5 | 6 | 6 | 7 | 8 | 10 | 12 | 14 |
| d1średnica kołnierza (h13) | 14 | 18 | 22 | 25 | 28 | 31 | 34 | 37 | 45 | 50 | 58 | 68 | 80 | 92 |
| mwysokość nakrętki (js15) | 9 | 12 | 15 | 18 | 21 | 24 | 27 | 30 | 36 | 40 | 45 | 54 | 63 | 72 |
| srozmiar klucza (h13 dla M6–M20; h14 dla M24–M48) | 10 | 13 | 16 | 18 | 22 | 24 | 27 | 30 | 36 | 41 | 46 | 55 | 65 | 75 |
Kolumna M6 odpowiada wybranemu wariantowi Nakrętka wysoka z kołnierzem DIN 6331 M6, kl. 10, bez powłoki.
- dgwint metryczny zwykły (rozmiar nominalny)
- gwint drobnozwojny — dostępny alternatywny gwint drobnozwojny
- …*wymiary nie ujęte w normie
Wymagania techniczne
5 pozycjiKlasa własności mechanicznych (materiał)
- Preferowana
- 10 — wg ISO 898-2
- Dopuszczana
- 8 — wg ISO 898-2
Twardość
- Klasa 8
- hartowana, 188 do 302 HV30
- Klasa 10
- hartowana, 240 do 302 HV30
Tolerancje
- Klasa dokładności
- A wg DIN ISO 4759-1
Przykład montażu

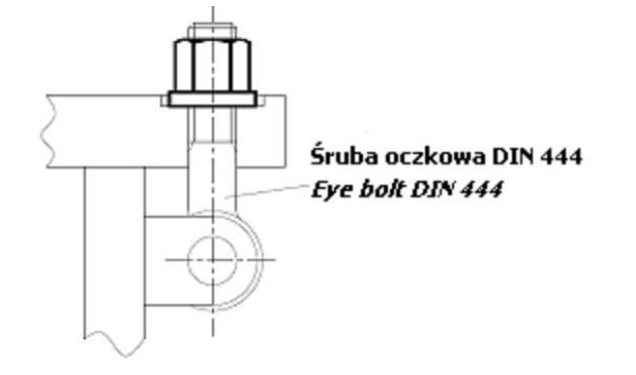

1 ilustracjaZabudowa ze śrubą oczkową DIN 444 · przykład montażu nakrętki wysokiej z kołnierzem współpracującej ze śrubą oczkową DIN 444
Oznaczanie
przykład zapisuPrzykład oznaczania nakrętki sześciokątnej wysokiej 1,5 d z kołnierzem, z gwintem M12 i klasie własności mechanicznych 10:
Nakrętka sześciokątna DIN 6331 – M12 – 10Wykonania DIN 6331
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Nakrętka wysoka z kołnierzem DIN 6331, kl. 10, bez powłoki10 · Bez powłoki (surowe)to wykonanie | 10 · Bez powłoki (surowe) | — |
| Nakrętka wysoka z kołnierzem DIN 6331, kl. 10, cynk płatkowy10 · Cynk płatkowy srebrny (fl Zn) | 10 · Cynk płatkowy srebrny (fl Zn) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
