AN 608karta katalogowa
Nakr. z kołnierzem
Wymiary i warunki techniczne wg AN 608
Wymiary (mm)wybrany rozmiar: M8
| Profil | 8 | 10 |
|---|---|---|
| d | M6 | M8 |
| dk | 14 | 21 |
| h | 6 | 8 |
| s | 10 | 13 |
Profil — wielkość profilu aluminiowego (szerokość rowka), mmd — gwint metryczny nakrętkidk — średnica kołnierza (podkładki oporowej)h — wysokość nakrętkis — rozmiar klucza
Oznaczanie

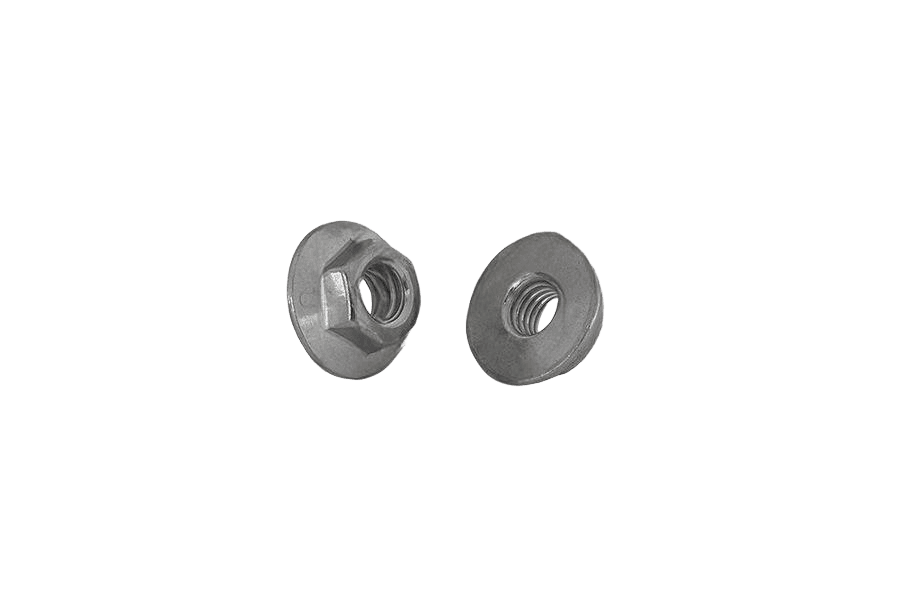

Nakrętka sześciokątna kołnierzowa do profili aluminiowych — kołnierz oporowy zwiększa powierzchnię docisku i zabezpiecza połączenie przed poluzowaniem, bez potrzeby stosowania osobnej podkładki.
Przykład oznaczania nakrętki sześciokątnej kołnierzowej z gwintem M6 do profilu 8:
Nakrętka kołnierzowa do profili AN 608 – 8 – M6
Specyfikacja produktu
| Gwint | M8 |
|---|---|
| Norma | AN 608 |
| Rodzaj | Nakr. z kołnierzem |
| Klasa / materiał | 8 |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Rozmiar | M8 |
| Układ rozmiaru | gwint metryczny |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 927 g |
| Waga 1 szt | 9,27 g |
