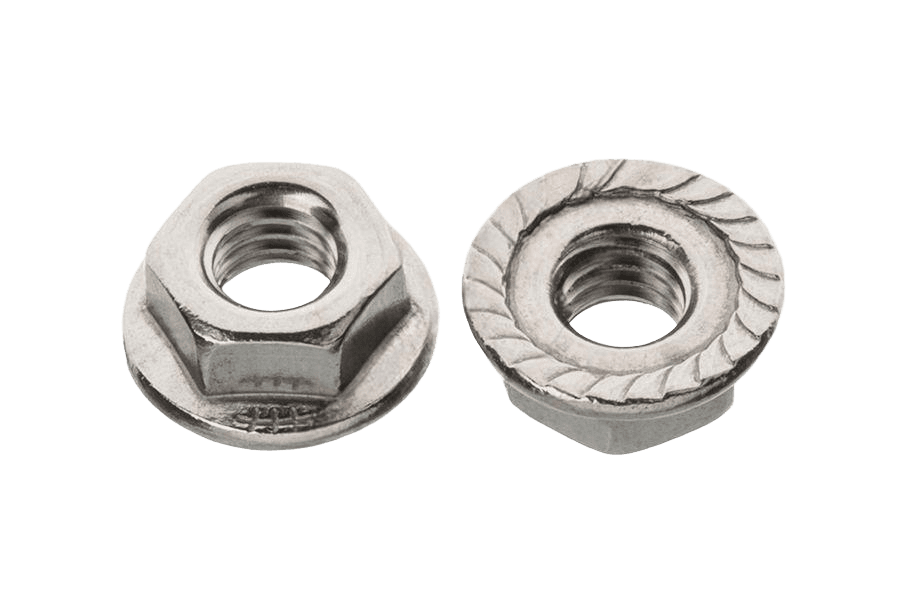

Nakrętka z kołnierzem ząbkowanym ~DIN 6923, stal kwasoodporna A4
DIN 6923DIN 6923normy powiązane ISO 4161 · PN 82168
OznaczenieDIN 6923 · stal nierdzewna A4
Opis
Nakrętka z kołnierzem na wzór normy DIN 6923 (odpowiedniki: ISO 4161, PN 82168), ze stali nierdzewnej A4 — odpornej na korozję także w środowisku morskim i chemicznym. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M4 do M16. W ofercie również w wykonaniu 10 z ocynkiem płatkowym, 8 ocynkowanym i 8 z ocynkiem płatkowym.
Dane techniczne
7 wariantów| Materiał wyrobu | stal nierdzewna A4 |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Norma | DIN 6923 |
| Rodzaj | Nakrętka z kołnierzem |
| Klasa / materiał | Stal nierdzewna A4 (A4) |
| Ilość w opakowaniu | 250 szt |
| Waga opakowania | 310 g |
| Waga 1 szt | 1,24 g |
DIN 6923karta katalogowa
karta katalogowaNakrętka z kołnierzem — wymiary i warunki techniczne wg DIN 6923
Wymiary i warunki techniczne wg DIN 6923
Karta normy DIN 6923Wymiary
wszystkie wartości w mm| Ød(nom) | Ød(drobnozwojny) | P | Ødc(max) | m(max) | s |
|---|---|---|---|---|---|
| M4* | 0,7 | 10 | 4,5 | 7 | |
| M5 | 0,8 | 11,8 | 5 | 8 | |
| M6 | 1 | 14,2 | 6 | 10 | |
| M8 | M8x1 | 1,25 | 17,9 | 8 | 13 |
| M10 | M10x1,25 / (M10x1) | 1,5 | 21,8 | 10 | 15 |
| M12 | M12x1,5 / (M12x1,25) | 1,75 | 26 | 12 | 18 |
| M14 | M14x1,5 | 2 | 29,9 | 14 | 21 |
| M16 | M16x1,5 | 2 | 34,5 | 16 | 24 |
| M18* | M18x1,5* | 2,5 | 39 | 18 | 27 |
| M20 | M20x1,5 | 2,5 | 42,8 | 20 | 30 |
| M24* | 3 | 51 | 24 | 36 |
- Ød(drobnozwojny)
- dostępne oznaczenie gwintu drobnozwojnego dla danego rozmiaru; wartość w nawiasie to dodatkowa, jeszcze drobniejsza podziałka (dostępna tylko dla M10 i M12)
- P
- podziałka gwintu zwykłego
- Ødc(max)
- maks. średnica kołnierza
- m(max)
- maks. wysokość nakrętki
- s
- rozwartość klucza
| Ød(nom) | M4* | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18* | M20 | M24* |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ød(drobnozwojny)dostępne oznaczenie gwintu drobnozwojnego dla danego rozmiaru; wartość w nawiasie to dodatkowa, jeszcze drobniejsza podziałka (dostępna tylko dla M10 i M12) | M8x1 | M10x1,25 / (M10x1) | M12x1,5 / (M12x1,25) | M14x1,5 | M16x1,5 | M18x1,5* | M20x1,5 | ||||
| Ppodziałka gwintu zwykłego | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 3 |
| Ødc(max)maks. średnica kołnierza | 10 | 11,8 | 14,2 | 17,9 | 21,8 | 26 | 29,9 | 34,5 | 39 | 42,8 | 51 |
| m(max)maks. wysokość nakrętki | 4,5 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 |
| srozwartość klucza | 7 | 8 | 10 | 13 | 15 | 18 | 21 | 24 | 27 | 30 | 36 |
Kolumna M4 odpowiada wybranemu wariantowi Nakrętka z kołnierzem ząbkowanym ~DIN 6923 M4, stal kwasoodporna A4.
- (…)wymiary nie ujęte w normie
- …*wymiary nie ujęte w normie
Materiał i wykonanie
8 pozycjiMateriał
- Stal
- klasy własności: 8, 10, 12 wg DIN 297-23
- Stal nierdzewna
- materiał dostępny; klasa własności nie podana w tej karcie
Gwint
- Tolerancja
- 6g
- Norma
- DIN 13-12, DIN 13-15
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-1
Wykończenie
- Stal
- jak wykonano; powłoki galwaniczne wg ISO 4042; powłoka ogniowa wg ISO 10864
- Stal nierdzewna
- bez powłoki
Oznaczanie
przykład zapisuPrzykład oznaczania: nakrętka sześciokątna z kołnierzem, z gwintem M12 i klasie własności 8:
Nakrętka sześciokątna DIN 6923 - M12 - 8Wykonania DIN 6923
13 wykonańNa stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
