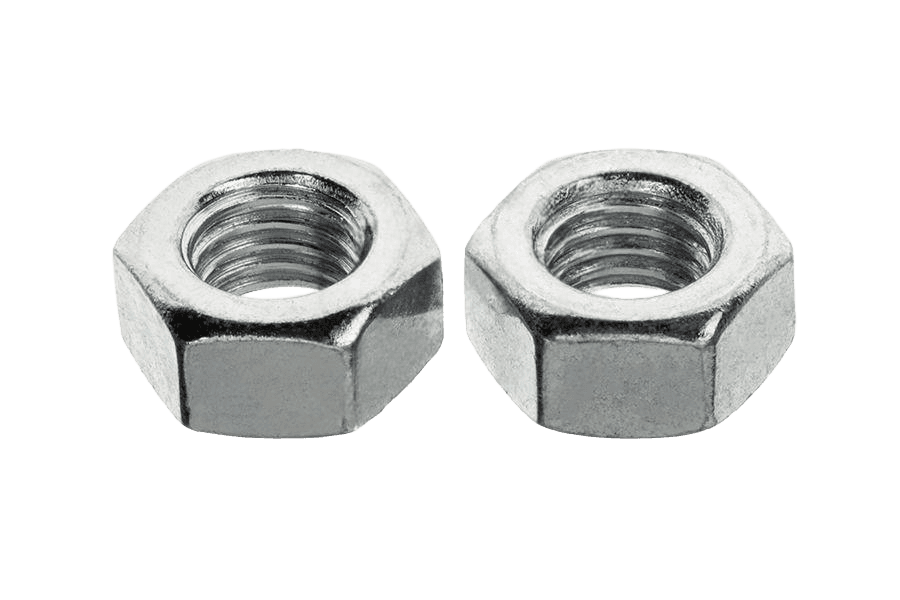

Nakrętka sześciokątna 8 ANSI B18.2.2(~DIN934), Grade 5, ocynk biały, gwint calowy UNC
ANSI B18.2.2(~DIN934)ANSI B18.2.2(~DIN934)
Zdjęcie 1 z 2
OznaczenieANSI B18.2.2(~DIN934) · 8 · Ocynk galwaniczny biały (oc.B)
Opis
Nakrętka sześciokątna wg normy ANSI B18.2.2(~DIN934), w klasie 8. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od 7/16-UNC do 2-UNC. W ofercie również w wykonaniu 10 ocynkowanym.
Dane techniczne
2 warianty| Klasa wytrzymałości | 8 |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | calowy / rurowy |
| Rodzaj gwintu | Gwint calowy UNC |
| Norma | ANSI B18.2.2(~DIN934) |
| Rodzaj | Nakrętka 6-kt |
| Klasa / materiał | 8 (~Grade 5) |
| Waga | 981 g |
ANSI B18.2.2(~DIN934)karta katalogowa
karta katalogowaNakrętka 6-kt — wymiary i warunki techniczne wg ANSI B18.2.2(~DIN934)
Wymiary i warunki techniczne wg ANSI B18.2.2(~DIN934)
Karta normy ANSI B18.2.2(~DIN934)Wymiary
wszystkie wartości w cale| Wymiar nominalny | Odpowiednik dziesiętny | F(nom) | F(max) | F(min) | H(nom) | H(max) | H(min) |
|---|---|---|---|---|---|---|---|
| 1/4 | 0.2500 | 7/16 | 0.438 | 0.428 | 7/32 | 0.226 | 0.212 |
| 5/16 | 0.3125 | 1/2 | 0.500 | 0.489 | 17/64 | 0.273 | 0.258 |
| 3/8 | 0.3750 | 9/16 | 0.562 | 0.551 | 21/64 | 0.337 | 0.320 |
| 7/16 | 0.4375 | 11/16 | 0.688 | 0.675 | 3/8 | 0.385 | 0.365 |
| 1/2 | 0.5000 | 3/4 | 0.750 | 0.736 | 7/16 | 0.448 | 0.427 |
| 9/16 | 0.5625 | 7/8 | 0.875 | 0.861 | 31/64 | 0.496 | 0.473 |
| 5/8 | 0.6250 | 15/16 | 0.938 | 0.922 | 35/64 | 0.559 | 0.535 |
| 3/4 | 0.7500 | 1 1/8 | 1.125 | 1.088 | 41/64 | 0.665 | 0.617 |
| 7/8 | 0.8750 | 1 5/16 | 1.312 | 1.269 | 3/4 | 0.776 | 0.724 |
| 1 | 1.000 | 1 1/2 | 1.500 | 1.450 | 55/64 | 0.887 | 0.831 |
| 1 1/8 | 1.1250 | 1 11/16 | 1.688 | 1.631 | 31/32 | 0.999 | 0.939 |
| 1 1/4 | 1 7/8 | 1.875 | 1.812 | 1 1/16 | 1.094 | 1.030 | |
| 1 3/8 | 1.3750 | 2 1/16 | 2.062 | 1.994 | 1 11/64 | 1.206 | 1.138 |
| 1 1/2 | 1.5000 | 2 1/4 | 2.250 | 2.175 | 1 9/32 | 1.317 | 1.245 |
| Wymiar nominalny | 1/4 | 5/16 | 3/8 | 7/16 | 1/2 | 9/16 | 5/8 | 3/4 | 7/8 | 1 | 1 1/8 | 1 1/4 | 1 3/8 | 1 1/2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Odpowiednik dziesiętny | 0.2500 | 0.3125 | 0.3750 | 0.4375 | 0.5000 | 0.5625 | 0.6250 | 0.7500 | 0.8750 | 1.000 | 1.1250 | 1.3750 | 1.5000 | |
| F(nom) | 7/16 | 1/2 | 9/16 | 11/16 | 3/4 | 7/8 | 15/16 | 1 1/8 | 1 5/16 | 1 1/2 | 1 11/16 | 1 7/8 | 2 1/16 | 2 1/4 |
| F(max) | 0.438 | 0.500 | 0.562 | 0.688 | 0.750 | 0.875 | 0.938 | 1.125 | 1.312 | 1.500 | 1.688 | 1.875 | 2.062 | 2.250 |
| F(min) | 0.428 | 0.489 | 0.551 | 0.675 | 0.736 | 0.861 | 0.922 | 1.088 | 1.269 | 1.450 | 1.631 | 1.812 | 1.994 | 2.175 |
| H(nom) | 7/32 | 17/64 | 21/64 | 3/8 | 7/16 | 31/64 | 35/64 | 41/64 | 3/4 | 55/64 | 31/32 | 1 1/16 | 1 11/64 | 1 9/32 |
| H(max) | 0.226 | 0.273 | 0.337 | 0.385 | 0.448 | 0.496 | 0.559 | 0.665 | 0.776 | 0.887 | 0.999 | 1.094 | 1.206 | 1.317 |
| H(min) | 0.212 | 0.258 | 0.320 | 0.365 | 0.427 | 0.473 | 0.535 | 0.617 | 0.724 | 0.831 | 0.939 | 1.030 | 1.138 | 1.245 |
- Wszystkie wymiary w calach.
- F — szerokość na płask (rozwartość pod klucz)
- H — wysokość nakrętki
- nom./max./min. — wartość nominalna / maksymalna / minimalna
Oznaczanie
przykład zapisuPrzykład oznaczania nakrętki sześciokątnej z gwintem calowym ¾-10, klasy własności mechanicznych Grade 5:
Nakrętka sześciokątna ANSI B18.2.2 – ¾-10, Grade 5Wykonania ANSI B18.2.2(~DIN934)
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Nakrętka sześciokątna 8 ANSI B18.2.2(~DIN934), Grade 5, ocynk biały, gwint calowy UNC8 · Ocynk galwaniczny biały (oc.B)to wykonanie | 8 · Ocynk galwaniczny biały (oc.B) | — |
| Nakrętka sześciokątna 10 ANSI B18.2.2(~DIN934), Grade 8, ocynk biały10 · Ocynk galwaniczny biały (oc.B) | 10 · Ocynk galwaniczny biały (oc.B) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
