Wymiary (mm)
— wielkości nieuprzywilejowaned — nominalna średnica gwintuP — skok gwintum(max) — wysokość nakrętki, maksimumm(min) — wysokość nakrętki, minimums(nom) — rozmiar klucza (nominalny)
Wymagania i normy powołane
Gwint
| Tolerancja | 6H |
|---|
| Norma | ISO 724, ISO 965-1 |
|---|
Własności mechaniczne
| Stal — klasa | d < M3: jak uzgodniono; M3 ≤ d ≤ M39: 6, 8, 10; d > 39 mm: jak uzgodniono |
|---|
| Stal — norma | M3 ≤ d ≤ M39: ISO 898 cz.2; d < M3 i d > M39: jak uzgodniono |
|---|
| Stal nierdzewna — klasa | d ≤ M24: A2-70, A4-70; M24 < d ≤ M39: A2-50, A4-50; d > M39: jak uzgodniono |
|---|
| Stal nierdzewna — norma | d ≤ M39: ISO 3506-2; d > M39: jak uzgodniono |
|---|
| Metale nieżelazne | materiały określono w ISO 8839 |
|---|
Tolerancje
| Klasa dokładności | d ≤ M16: A; d > M16: B |
|---|
| Norma | ISO 4759-1 |
|---|
Wykończenie i/lub powłoka
| Stal | zgodnie z procesem; wymagania dot. powłok elektrolitycznych określono w DIN ISO 4042; wymagania dot. nieelektrolitycznych płatkowych powłok cynkowych określono w ISO 10683; wymagania dot. nieciągłości powierzchni określono w ISO 6157-1 |
|---|
| Stal nierdzewna | bez powłoki |
|---|
| Metale nieżelazne | bez powłoki; wymagania dot. powłok elektrolitycznych określono w ISO 4042 |
|---|
Odbiór
| procedura odbioru wg ISO 3269 |
|---|
Oznaczanie
Przykład oznaczania nakrętki sześciokątnej odmiany 1, z gwintem M12 i klasy własności mechanicznych 8:
Nakrętka sześciokątna ISO 4032 – M12 - 8
Norma powiązana: PN 82144.
Specyfikacja produktu
| Rozmiar | — |
|---|
| Norma | ISO 4032 |
|---|

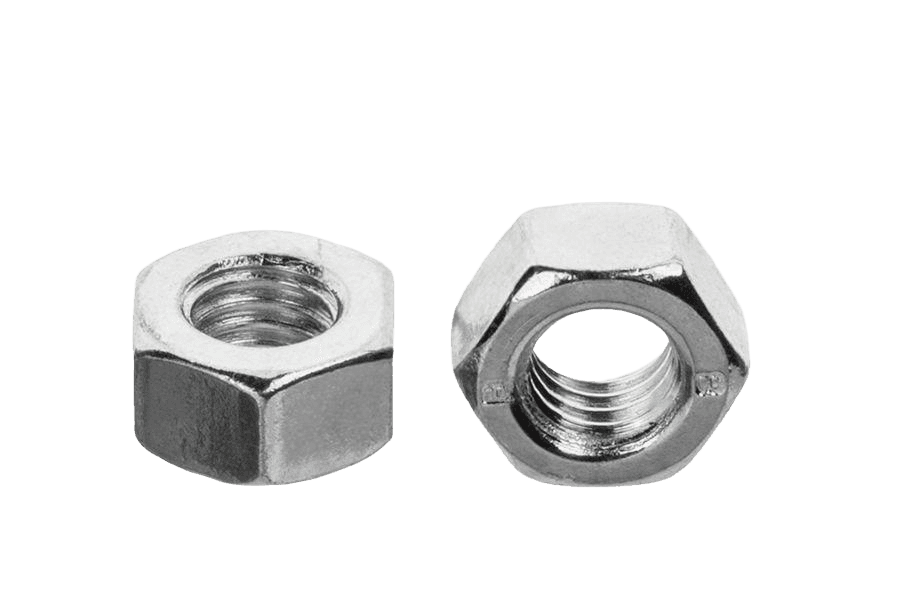

| Rodzaj | Nakrętka 6-kt |
|---|
| Klasa / materiał | 8 |
|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
|---|
| Układ rozmiaru | gwint metryczny |
|---|
