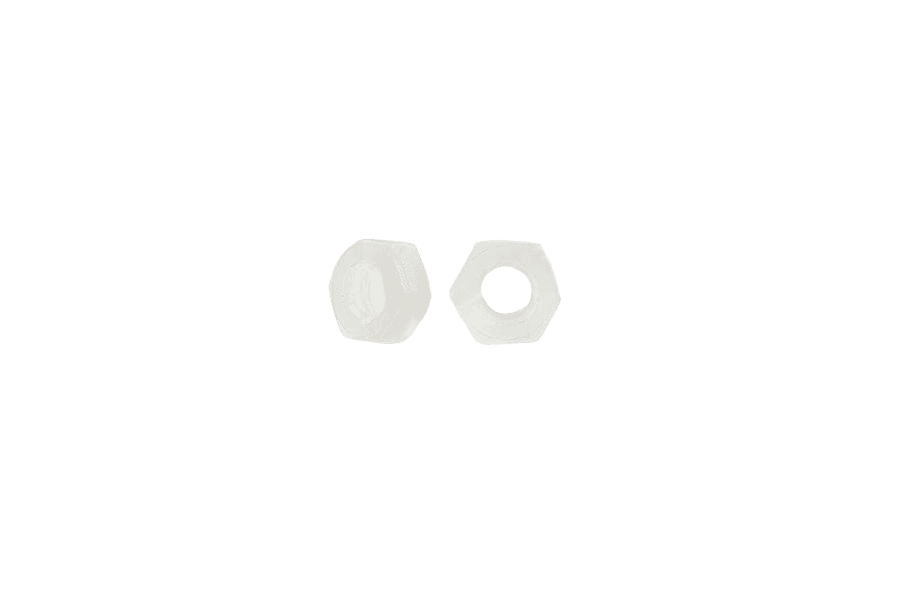

Nakrętka sześciokątna DIN 34814, poliamid PA6
DIN 34814DIN 34814
Zdjęcie 1 z 2
OznaczenieDIN 34814 · tworzywo / guma
Opis
Nakrętka sześciokątna wg normy DIN 34814, z poliamidu. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M4 do M20.
Dane techniczne
8 wariantów| Materiał wyrobu | tworzywo / guma |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Norma | DIN 34814 |
| Rodzaj | Nakrętka 6-kt |
| Klasa / materiał | Poliamid PA6 (tworzywo) |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 11 g |
| Waga 1 szt | 0,11 g |
DIN 34814karta katalogowa
karta katalogowaNakrętka 6-kt — wymiary i warunki techniczne wg DIN 34814

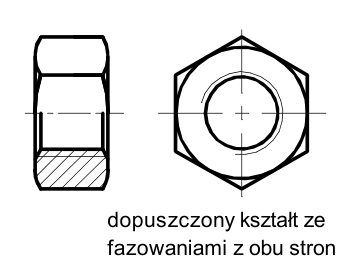

Wymiary i warunki techniczne wg DIN 34814
Karta normy DIN 34814Wymiary
wszystkie wartości w mm| Ød(nom) | P | m | s |
|---|---|---|---|
| M3 | 0,5 | 2,4 | 5,5 |
| M4 | 0,7 | 3,2 | 7 |
| M5 | 0,8 | 4,7 | 8 |
| M6 | 1 | 5,2 | 10 |
| M8 | 1,25 | 6,8 | 13 |
| M10 | 1,5 | 8,4 | 16 |
| M12 | 1,75 | 10,8 | 18 |
| M14* | 2 | 12,8 | 21 |
| M16 | 2 | 14,8 | 24 |
| M20* | 2,5 | 18,0 | 30 |
- P
- skok gwintu
- m
- wysokość nakrętki
- s
- rozmiar klucza (rozwartość)
| Ød(nom) | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14* | M16 | M20* |
|---|---|---|---|---|---|---|---|---|---|---|
| Pskok gwintu | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 |
| mwysokość nakrętki | 2,4 | 3,2 | 4,7 | 5,2 | 6,8 | 8,4 | 10,8 | 12,8 | 14,8 | 18,0 |
| srozmiar klucza (rozwartość) | 5,5 | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 30 |
Kolumna M4 odpowiada wybranemu wariantowi Nakrętka sześciokątna DIN 34814 M4, poliamid PA6.
- …*wymiar nie ujęty w normie wg ISO 4032
Materiał i warunki techniczne
6 pozycjiMateriał
- Tworzywo
- PA6.6 (poliamid 6.6)
- Kolor
- naturalny (nt)
Gwint
- Rodzaj
- metryczny, zwykły ISO
- Norma
- ISO 965
Tolerancje
- Klasa dokładności
- C
- Norma
- ISO 4759-1
Oznaczanie
przykład zapisuPrzykład oznaczania nakrętki sześciokątnej z tworzywa sztucznego z gwintem d = M6, z poliamidu 6.6, kolor naturalny:
Nakrętka sześciokątna DIN 34814 - M6 - PA6.6 - nt
