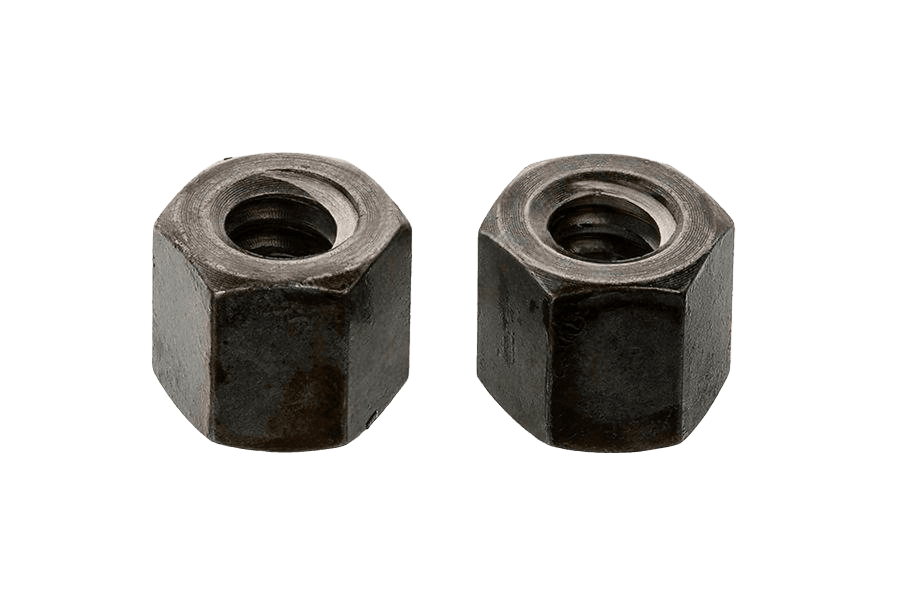

Nakrętka sześciokątna z gwintem trapezowym DIN 103 AN 122, bez powłoki
AN 122AN 122
Zdjęcie 1 z 2
OznaczenieAN 122 · Bez powłoki (surowe)
Opis
Nakrętka sześciokątna z gwintem trapezowym wg normy AN 122. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Do napędów śrubowych i przekładni ruchu — w parze z prętem o gwincie trapezowym.
Dostępny asortyment: w rozmiarach od Tr12 do Tr50.
Dane techniczne
12 wariantów| Pokrycie | Bez powłoki (surowe) |
|---|---|
| Układ rozmiaru | inny |
| Rodzaj gwintu | Gwint trapezowy (DIN 103) |
| Norma | AN 122 |
| Rodzaj | Nakrętka 6-kt |
| Ilość w opakowaniu | 5 szt |
| Waga opakowania | 142 g |
| Waga 1 szt | 28,4 g |
AN 122karta katalogowa
karta katalogowaNakrętka 6-kt — wymiary i warunki techniczne wg AN 122
Wymiary i warunki techniczne wg AN 122
Karta normy AN 122Wymiary
wszystkie wartości w mm| Ød(nom) | P | m | s |
|---|---|---|---|
| Tr10x3 | 3 | 15 | 17 |
| Tr12x3 | 3 | 18 | 19 |
| Tr14x4 | 4 | 21 | 22 |
| Tr16x4 | 4 | 24 | 27 |
| Tr18x4 | 4 | 27 | 27 |
| Tr20x4 | 4 | 30 | 30 |
| Tr22x5 | 5 | 33 | 30 |
| Tr24x5 | 5 | 36 | 36 |
| Tr26x5 | 5 | 39 | 36 |
| Tr28x5 | 5 | 42 | 41 |
| Tr30x6 | 6 | 45 | 46 |
| Tr32x6 | 6 | 48 | 46 |
| Tr36x6 | 6 | 54 | 55 |
| Tr40x7 | 7 | 60 | 65 |
| Tr44x7 | 7 | 66 | 65 |
| Tr48x8 | 8 | 72 | 75 |
| Tr50x8 | 8 | 75 | 75 |
| Tr52x8 | 8 | 78 | 75 |
| Tr55x8 | 8 | 80 | 75 |
| Tr60x9 | 9 | 90 | 90 |
| Tr70x10 | 10 | 105 | 90 |
- P
- podziałka gwintu
- m
- wysokość nakrętki
- s
- rozmiar klucza (rozstaw powierzchni płaskich)
| Ød(nom) | Tr10x3 | Tr12x3 | Tr14x4 | Tr16x4 | Tr18x4 | Tr20x4 | Tr22x5 | Tr24x5 | Tr26x5 | Tr28x5 | Tr30x6 | Tr32x6 | Tr36x6 | Tr40x7 | Tr44x7 | Tr48x8 | Tr50x8 | Tr52x8 | Tr55x8 | Tr60x9 | Tr70x10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ppodziałka gwintu | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 8 | 8 | 8 | 8 | 9 | 10 |
| mwysokość nakrętki | 15 | 18 | 21 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 54 | 60 | 66 | 72 | 75 | 78 | 80 | 90 | 105 |
| srozmiar klucza (rozstaw powierzchni płaskich) | 17 | 19 | 22 | 27 | 27 | 30 | 30 | 36 | 36 | 41 | 46 | 46 | 55 | 65 | 65 | 75 | 75 | 75 | 75 | 90 | 90 |
- Ødnominalna średnica gwintu trapezowego (Tr) z podziałką
Wymagania i powołane normy
9 pozycjiMateriał
- Stal
- stal automatowa wg EN 10087; stal węglowa C45 (45#, 1045)
- Stal nierdzewna
- austenityczna A1, A4 wg ISO 3506-1
- Metale nieżelazne
- brąz wg EN 1654
Gwint
- Rodzaj
- gwint trapezowy
- Tolerancja
- 7H
- Norma
- DIN 103
Tolerancje
- Klasa dokładności
- A dla Ød ≤ Tr18; B dla Ød ≥ Tr20
- Norma
- ISO 4759-1
Wykończenie
- jak wytworzono (wg procesu)
Oznaczanie
przykład zapisuPrzykład oznaczania nakrętki sześciokątnej z gwintem trapezowym o średnicy nominalnej Tr24x5, wykonanej ze stali automatowej:
Nakrętka sześciokątna AN 122 - Tr24 x 5 - StWykonania AN 122
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Nakrętka sześciokątna z gwintem trapezowym DIN 103 AN 122, bez powłokiBez powłoki (surowe)to wykonanie | Bez powłoki (surowe) | — |
| Nakrętka sześciokątna z gwintem trapezowym DIN 103 AN 122, bez powłoki, gwint lewyBez powłoki (surowe) | Bez powłoki (surowe) | — |
