DIN 74361 Hkarta katalogowa

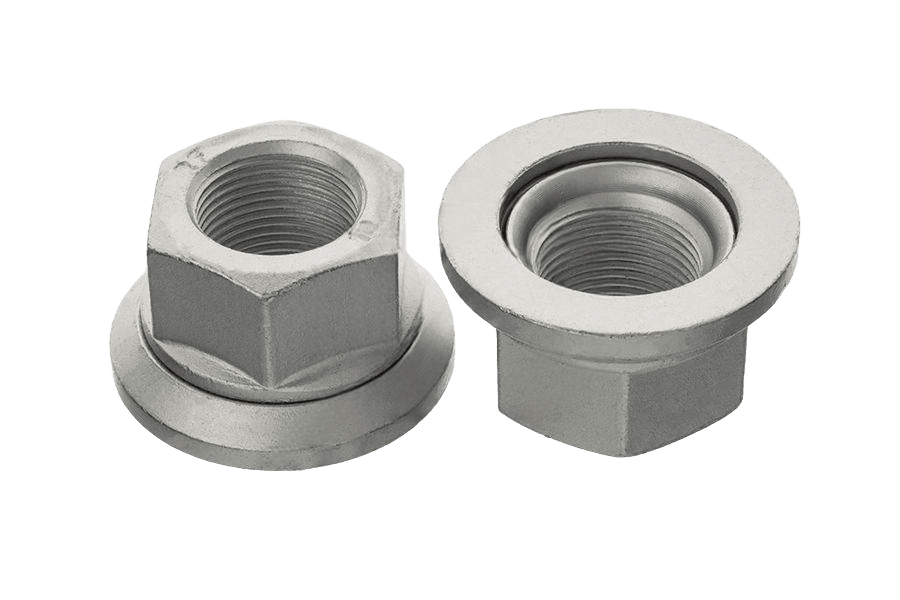

Nakrętka do kół
Wymiary i warunki techniczne wg DIN 74361 H
Wymiary (mm)
| d — gwint | M18x1,5 | M20x1,5 | M22x1,5 |
|---|---|---|---|
| d2(min) | 25,5 | 28 | 30 |
| d3(max) | 40 | 45 | 46 |
| h(max) | 25 | 27 | 27 |
| b(min) | 4,5 | 4,5 | 4,5 |
| s | 27 | 30 | 32 |
d — oznaczenie gwintu (rozmiar nominalny)d2(min) — średnica gniazda pod ruchomą podkładkę; tolerancja +0,5/0 mmd3(max) — średnica zewnętrzna kołnierza z podkładką; tolerancja 0/-0,5 mmh(max) — wysokość całkowita nakrętkib(min) — wysokość kołnierza oporowegos — rozmiar klucza (rozwartość)
Klasy własności mechanicznych (materiał)
| Nakrętka | klasa własności 10 wg DIN ISO 898-2 |
|---|---|
| Podkładka | 34CrMo4, twardość 350–450 HB |

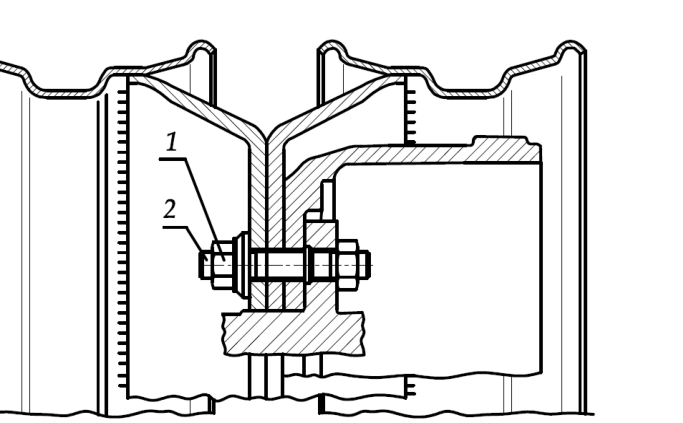

Przykłady montażu
1 – nakrętka, 2 – trzpień

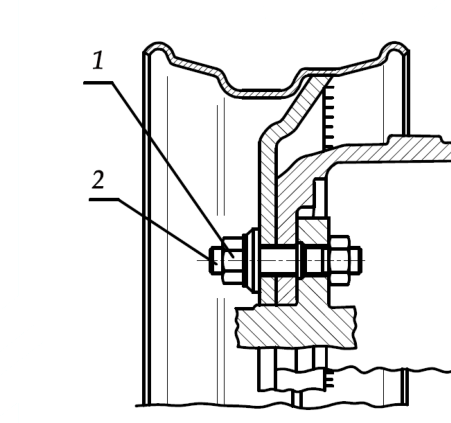

1 – nakrętka, 2 – trzpień
Oznaczanie
Przykład oznaczenia nakrętki do kół z ruchomą podkładką z gwintem M20x1,5(20), klasy własności mechanicznych 10:
Nakrętka do kół DIN 74361-H – 20 - 10.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 74361 H |
| Rodzaj | Nakrętka do kół |
| Klasa / materiał | 10 |
| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
| Rodzaj gwintu | Gwint drobnozwojny |
| Skok gwintu | 1,5 |
| Układ rozmiaru | gwint metryczny |
