AN 247karta katalogowa

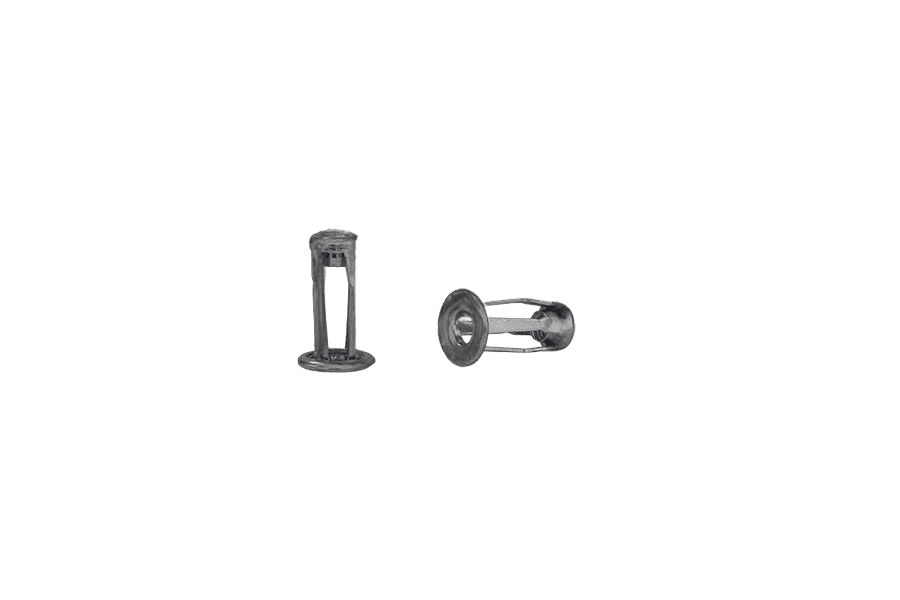

Nakrętka Jack Nut
Wymiary i warunki techniczne wg AN 247
Rysunek wymiarowy
Przekrój wzdłużny nakrętki (d1, d2, l, c, t) oraz widok czołowy z czterema piórami rozprężnymi.
Wymiary (mm)wybrany rozmiar: M 6L (5-10)
| Oznaczenie | M5L | M6L |
|---|---|---|
| d1 | M5 | M6 |
| d2 | 14 | 16 |
| l | 23,2 | 23 |
| c | 10 | 12 |
| t | 1,6 | 1,6 |
| Grubość płyty | 5 - 10 | 5 - 10 |
d1 — gwint nominalnyd2 — Ø kołnierzal — długość całkowita nakrętkic — długość części rozprężanej (piór)t — grubość kołnierzaGrubość płyty — zalecany zakres grubości montowanego materiału
Materiał
| Materiał | Stal węglowa |
|---|---|
| Pokrycie | ocynk. galwaniczny biały |
Oznaczanie
Zastosowanie
Nakrętki Jack Nut są gwintowanymi elementami do jednostronnego osadzania w cienkich lub kruchych materiałach (tworzywo sztuczne, szkło, plexi itp.). Podczas dokręcania cztery ramiona łączące korpus rozkładają się w wolnej przestrzeni, powodując zaciskanie nakrętki na płycie.
Zalety
- Nie kruszy i nie deformuje płyt ze szkła lub tworzyw sztucznych
- Prosty, szybki montaż
- Może być osadzana ręcznie lub za pomocą narzędzi pneumatycznych
- Łatwe do demontażu
Montaż
Nakręcić nakrętkę na trzpień narzędzia montującego.
Przecisnąć nakrętkę przez wcześniej wykonany otwór w płycie, docisnąć kołnierz do powierzchni płyty.
Wsuwając trzpień narzędzia, wolno ciągnąć nakrętkę, powodując rozłożenie się piór w wolnej przestrzeni.
Wykręcić trzpień narzędzia.
Przykład oznaczania nakrętki JACK NUT z gwintem M5:
JACK NUT – M5
Specyfikacja produktu
| Wymiar | M 6L (5-10) |
|---|---|
| Norma | AN 247 |
| Rodzaj | Nakrętka Jack Nut |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Zakres | 5-10 |
| Rozmiar | M 6L |
| Układ rozmiaru | gwint metryczny |
| Napęd | 5 - 10 mm |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 390 g |
| Waga 1 szt | 3,9 g |
