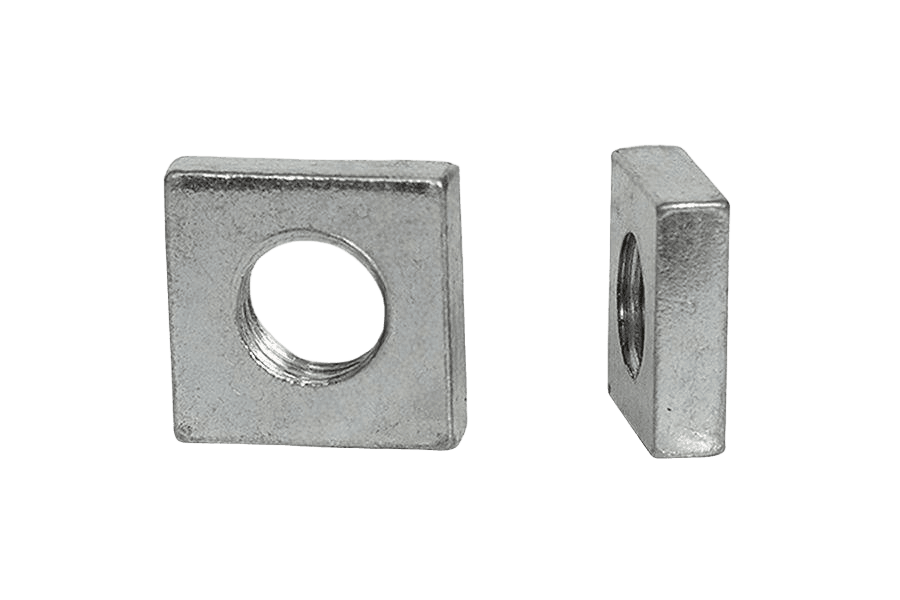

Nakrętka kwadratowa DIN 562, kl. 04, ocynk biały
DIN 562DIN 562
Zdjęcie 1 z 2
OznaczenieDIN 562 · 04 · Ocynk galwaniczny biały (oc.B)
Opis
Nakrętka kwadratowa wg normy DIN 562, w klasie 4. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M2,5 do M10.
Dane techniczne
7 wariantów| Klasa wytrzymałości | 04 |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 562 |
| Rodzaj | Nakrętka kwadratowa |
| Klasa / materiał | 04 |
| Ilość w opakowaniu | 5000 szt |
| Waga opakowania | 1,42 kg |
| Waga 1 szt | 0,284 g |
DIN 562karta katalogowa
karta katalogowaNakrętka kwadratowa — wymiary i warunki techniczne wg DIN 562
Wymiary i warunki techniczne wg DIN 562
Karta normy DIN 562Wymiary
wszystkie wartości w mm| D(nom) | P | m | s |
|---|---|---|---|
| M1,6 | 0,35 | 1 | 3,2 |
| M2 | 0,4 | 1,2 | 4 |
| M2,5 | 0,45 | 1,6 | 5 |
| M3 | 0,5 | 1,8 | 5,5 |
| (M3,5) | 0,6 | 2 | 6 |
| M4 | 0,7 | 2,2 | 7 |
| M5 | 0,8 | 2,7 | 8 |
| M6 | 1 | 3,2 | 10 |
| M8 | 1,25 | 4 | 13 |
| M10 | 1,5 | 5 | 16 |
- P
- skok gwintu (gwint zwykły)
- m
- wysokość nakrętki
- s
- rozmiar klucza (rozstaw na płaskach)
| D(nom) | M1,6 | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|---|---|
| Pskok gwintu (gwint zwykły) | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| mwysokość nakrętki | 1 | 1,2 | 1,6 | 1,8 | 2 | 2,2 | 2,7 | 3,2 | 4 | 5 |
| srozmiar klucza (rozstaw na płaskach) | 3,2 | 4 | 5 | 5,5 | 6 | 7 | 8 | 10 | 13 | 16 |
Kolumna M3 odpowiada wybranemu wariantowi Nakrętka kwadratowa DIN 562 M3, kl. 04, ocynk biały.
- (…)wymiary nie zalecane
- Dgwint metryczny (rozmiar nominalny)
Materiał i wykonanie
11 pozycjiMateriał
- Stal
- klasa twardości 11H wg DIN 267-24
- Stal nierdzewna
- A2
- Metale nieżelazne
- CuZn, według uzgodnień
Gwint
- Tolerancja
- 6g
- Norma
- DIN 13-12, DIN 13-15
Tolerancje
- Klasa dokładności
- B
- Norma
- ISO 4759-1
Wykończenie / powłoka
- jak wykonano (stal); bez powłoki (stal nierdzewna, metale nieżelazne)
- Powłoki galwaniczne
- wg ISO 4042
- Powłoki płatkowe
- wg ISO 10683
- Powłoki ogniowe
- wg ISO 10684
Oznaczanie
przykład zapisuPrzykład oznaczania nakrętki kwadratowej niskiej z gwintem M4, klasy twardości 11H:
Nakrętka kwadratowa DIN 562 – M4 - 11
