DIN 557karta katalogowa

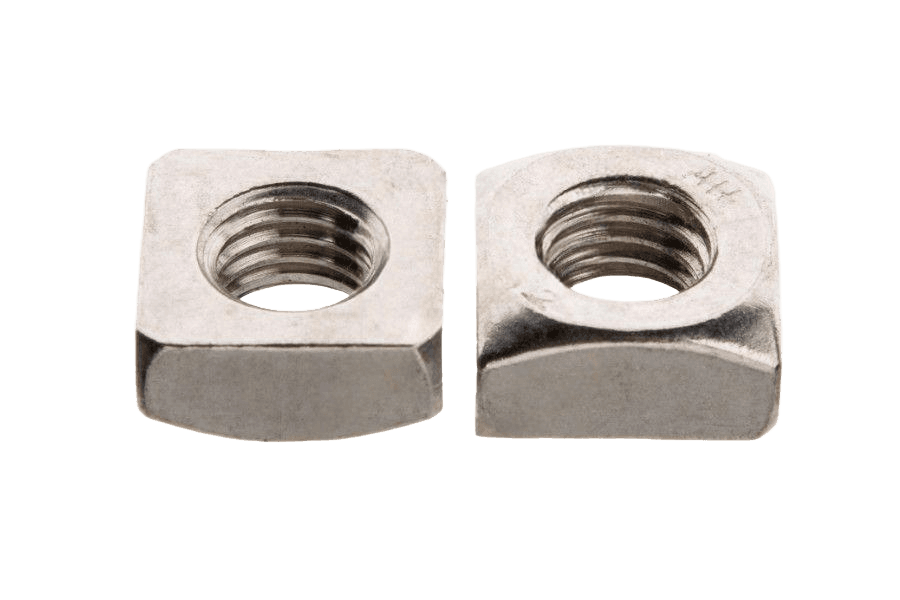

Nakrętka kwadratowa
Wymiary i warunki techniczne wg DIN 557
Wymiary (mm)
| d | M5 | M6 | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|---|
| P | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 |
| m(max) | 4 | 5 | 6,5 | 8 | 10 | 13 |
| m(min) | 3,52 | 4,52 | 5,92 | 7,42 | 9,42 | 12,3 |
| s(nom) | 8 | 10 | 13 | 17 | 19 | 24 |
d — gwint metryczny (rozmiar nominalny)P — skok gwintum — wysokość nakrętki (wymiar max = nominalny)s — rozmiar klucza (szerokość na płaskach)
Warunki techniczne
Materiał
| Stal |
Wymagania ogólne
| Norma | DIN ISO 8992 |
|---|
Gwint
| Tolerancja | 7H |
|---|---|
| Norma | DIN 13-15 |
Własności mechaniczne
| Klasa własności mechanicznych | 5 |
|---|---|
| Norma | ISO 898-2 |
Tolerancje
| Klasa dokładności | C |
|---|---|
| Norma | ISO 4759-1 |
Powierzchnia
| jak wykonano | |
| Powłoki galwaniczne | DIN ISO 4042 |
| Cynkowanie ogniowe | DIN 267-10 |
Odbiór
| procedura odbioru wg ISO 3269 |
Oznaczanie
Przykład oznaczania nakrętki kwadratowej z gwintem M8:
Nakrętka kwadratowa DIN 557 – M8
Norma powiązana: PN 82151.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 557 |
| Rodzaj | Nakrętka kwadratowa |
| Klasa / materiał | Stal nierdzewna A2 (A2) |
| Układ rozmiaru | gwint metryczny |
