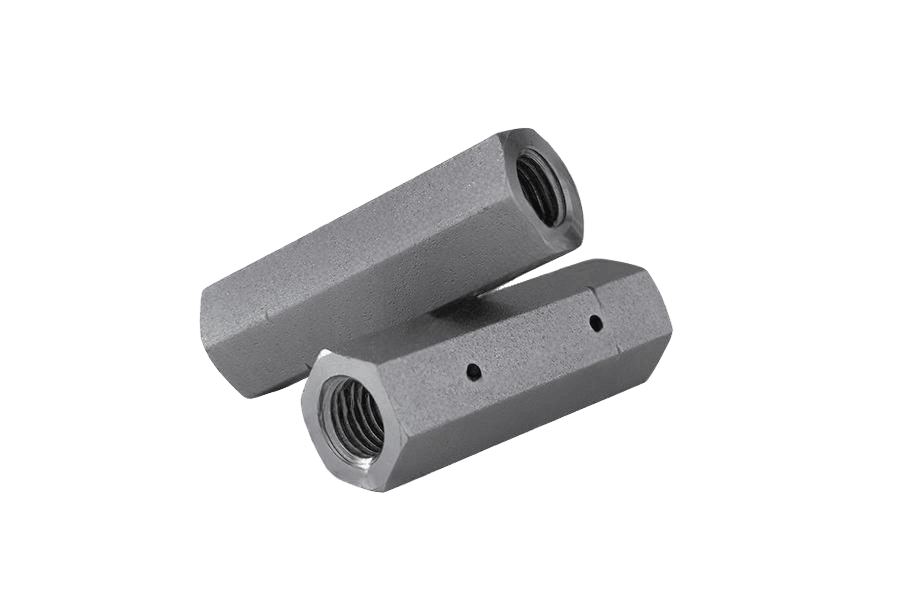

Korpus napinacza sześciokątny DIN 1479, ocynk biały
DIN 1479DIN 1479
Zdjęcie 1 z 2
OznaczenieDIN 1479 · Ocynk galwaniczny biały (oc.B)
Opis
Korpus napinacza sześciokątny wg normy DIN 1479. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do napinania lin, cięgien i stężeń — długość reguluje się obrotem korpusu.
Dostępny asortyment: w rozmiarach od M6 do M24.
Dane techniczne
7 wariantów| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 1479 |
| Rodzaj | Korpus napinacza sześciokątny |
| Ilość w opakowaniu | 25 szt |
| Waga opakowania | 327 g |
| Waga 1 szt | 13,1 g |
DIN 1479karta katalogowa
karta katalogowaKorpus napinacza sześciokątny DIN 1479, ocynk biały — wymiary i warunki techniczne wg DIN 1479

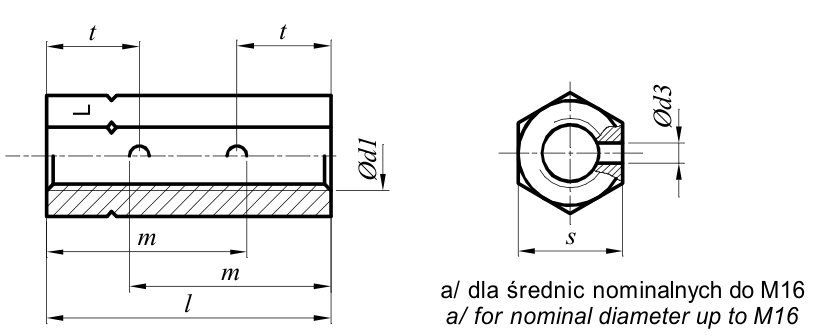

Wymiary i warunki techniczne wg DIN 1479
Karta normy DIN 1479Wymiary
wszystkie wartości w mm| Ød1(nom) | Ød3 | l | m | t | s |
|---|---|---|---|---|---|
| M6 | 4 | 30 | 22,5 | 9,5 | 10 |
| M8 | 4 | 35 | 25 | 12 | 13 |
| M10 | 4 | 45 | 33 | 14 | 16 |
| M12 | 4 | 55 | 40 | 17 | 18 |
| M16 | 4 | 75 | 55 | 22 | 24 |
| M20 | 4 | 95 | 24 | 26 | 30 |
| M24 | 4 | 115 | 29 | 31 | 36 |
| M30 | 4 | 125 | 36 | 38 | 46 |
- Ød3
- średnica otworu kontrolnego położenia końcówki (jednakowa dla wszystkich rozmiarów)
- l
- długość całkowita korpusu
- m

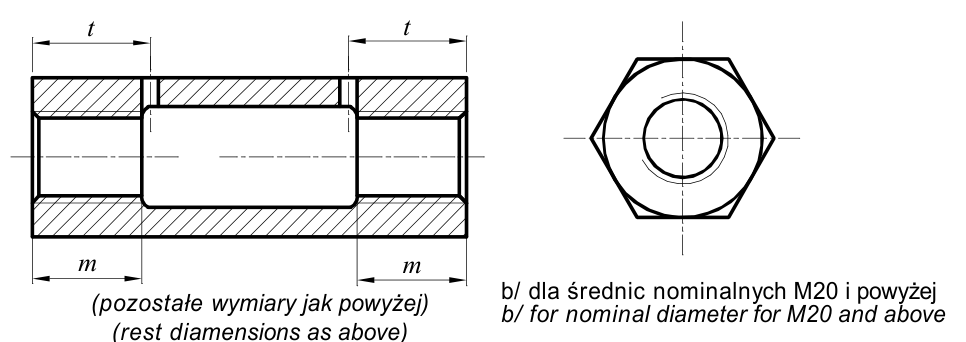

- położenie otworu kontrolnego względem czoła korpusu (dla średnic M20 i większych korpus jest dzielony, więc wymiar m jest odpowiednio mniejszy)
- t
- minimalna głębokość wkręcenia końcówki (pręta)
- s
- rozmiar klucza (rozwartość sześciokąta)
| Ød1(nom) | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 |
|---|---|---|---|---|---|---|---|---|
| Ød3średnica otworu kontrolnego położenia końcówki (jednakowa dla wszystkich rozmiarów) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| ldługość całkowita korpusu | 30 | 35 | 45 | 55 | 75 | 95 | 115 | 125 |
| mpołożenie otworu kontrolnego względem czoła korpusu (dla średnic M20 i większych korpus jest dzielony, więc wymiar m jest odpowiednio mniejszy) | 22,5 | 25 | 33 | 40 | 55 | 24 | 29 | 36 |
| tminimalna głębokość wkręcenia końcówki (pręta) | 9,5 | 12 | 14 | 17 | 22 | 26 | 31 | 38 |
| srozmiar klucza (rozwartość sześciokąta) | 10 | 13 | 16 | 18 | 24 | 30 | 36 | 46 |
Kolumna M6 odpowiada wybranemu wariantowi Korpus napinacza sześciokątny DIN 1479 M6, ocynk biały.
- Ød1nominalna średnica gwintu (na obu końcach: jeden lewozwojny, drugi prawozwojny)
Materiał i wykonanie
8 pozycjiMateriał — stal
- Własności mechaniczne
- klasa własności 5 wg ISO 898-2
- Wykończenie / powłoka
- jak wykonano; powłoki galwaniczne wg ISO 4042; powłoki płatkowe wg ISO 10683; powłoki ogniowe wg ISO 10684
Materiał — stal nierdzewna
- Własności mechaniczne
- klasa własności A4-50 wg ISO 3506-2
- Wykończenie
- pasywowane
Gwint
- Tolerancja
- 6H
- Norma
- ISO 965-2
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-1
Oznaczanie
przykład zapisuSześciokątna nakrętka napinająca (napinacz) DIN 1479 ma dwa gwintowane otwory o przeciwnych kierunkach zwoju i służy do łączenia oraz regulacji rozstawu dwóch prętów lub śrub z gwintem metrycznym.
Nakrętka napinająca DIN 1479 – SP – M16 – St
