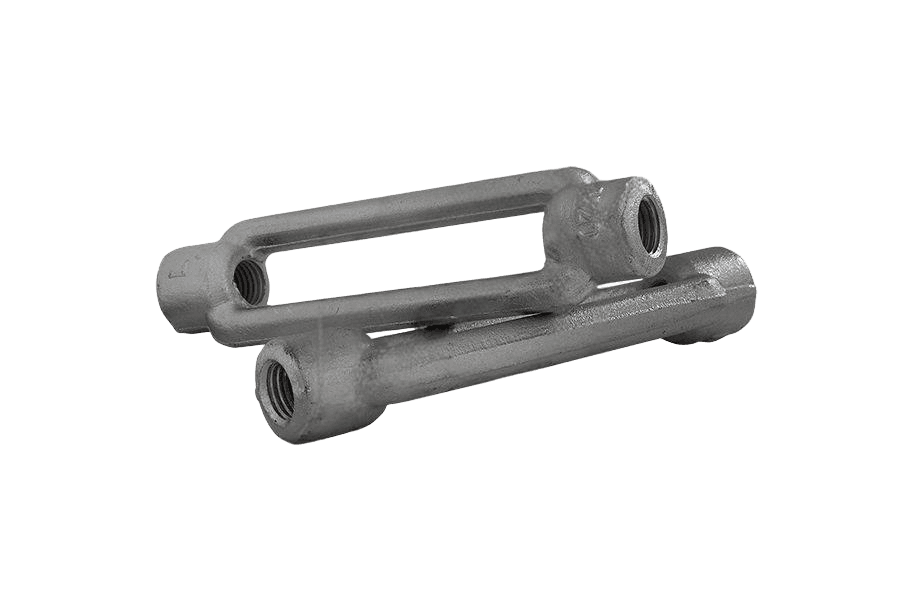

Korpus napinacza otwartego DIN 1480, ocynk ogniowy
DIN 1480DIN 1480
OznaczenieDIN 1480 · Cynk ogniowy (tZn, EN 14399)
Opis
Korpus napinacza otwartego wg normy DIN 1480. Ocynk ogniowy — gruba powłoka do zastosowań zewnętrznych i konstrukcyjnych. Do napinania lin, cięgien i stężeń — długość reguluje się obrotem korpusu.
Dostępny asortyment: w rozmiarach od M12 do M30. W ofercie również w wykonaniu ocynkowanym.
Dane techniczne
5 wariantów| Pokrycie | Cynk ogniowy (tZn, EN 14399) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 1480 |
| Rodzaj | Korpus napinacza otwartego |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 21,02 kg |
| Waga 1 szt | 210 g |
DIN 1480karta katalogowa
karta katalogowaKorpus napinacza otwartego — wymiary i warunki techniczne wg DIN 1480
Wymiary i warunki techniczne wg DIN 1480
Karta normy DIN 1480Wymiary
wszystkie wartości w mm| Ød1(nom) | Ød2 | e | f | h | l1 | m1 |
|---|---|---|---|---|---|---|
| M6 | 12 | 19 | 9 | 6 | 110 | 12 |
| M8 | 15 | 23 | 11 | 8 | 110 | 15 |
| M10 | 18 | 30 | 14 | 9 | 125 | 18 |
| M12 | 21 | 34 | 16 | 11 | 125 | 21 |
| M16 | 27 | 42 | 20 | 14 | 170 | 27 |
| M20 | 34 | 52 | 24 | 17 | 200 | 34 |
| M24 | 39 | 60 | 28 | 20 | 255 | 39 |
| M30 | 45 | 74 | 34 | 23 | 255 | 45 |
| M36 | 55 | 86 | 40 | 28 | 295 | 55 |
| M42 | 63 | 104 | 50 | 32 | 330 | 63 |
| M48 | 80 | 135 | 65 | 40 | 355 | 78 |
- Ød2
- średnica zewnętrzna głowicy na końcu korpusu
- e
- szerokość całkowita korpusu w miejscu najszerszym
- f
- długość gładkiego odcinka korpusu pomiędzy końcówkami
- h
- średnica otworu w środkowym przewężeniu korpusu
- l1
- długość całkowita korpusu
- m1
- długość gwintowanej głowicy na każdym końcu korpusu
| Ød1(nom) | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ød2średnica zewnętrzna głowicy na końcu korpusu | 12 | 15 | 18 | 21 | 27 | 34 | 39 | 45 | 55 | 63 | 80 |
| eszerokość całkowita korpusu w miejscu najszerszym | 19 | 23 | 30 | 34 | 42 | 52 | 60 | 74 | 86 | 104 | 135 |
| fdługość gładkiego odcinka korpusu pomiędzy końcówkami | 9 | 11 | 14 | 16 | 20 | 24 | 28 | 34 | 40 | 50 | 65 |
| hśrednica otworu w środkowym przewężeniu korpusu | 6 | 8 | 9 | 11 | 14 | 17 | 20 | 23 | 28 | 32 | 40 |
| l1długość całkowita korpusu | 110 | 110 | 125 | 125 | 170 | 200 | 255 | 255 | 295 | 330 | 355 |
| m1długość gwintowanej głowicy na każdym końcu korpusu | 12 | 15 | 18 | 21 | 27 | 34 | 39 | 45 | 55 | 63 | 78 |
Kolumna M12 odpowiada wybranemu wariantowi Korpus napinacza otwartego DIN 1480 M12, ocynk ogniowy.
- Ød1nominalna średnica gwintu, jednakowa na obu końcach korpusu
Materiał i wykonanie
4 pozycje| Materiał | stal węglowa C1015, C15 (skład nieujęty w normie) lub inna, gatunek stali wg wyboru producenta |
|---|---|
| Gwint | metryczny, tolerancja 6H, wg ISO 965-2 |
| Powłoki elektrolityczne | wg ISO 4042 |
| Powłoki cynkowe (ogniowe) | wg ISO 10684 |
Oznaczanie
przykład zapisuKorpus napinacza otwartego ma dwa gwintowane otwory o przeciwnych kierunkach gwintu: koniec a z gwintem lewozwojnym, oznaczony na czole literą L, oraz koniec b z gwintem prawozwojnym (bez oznaczenia).
Nakrętka napinająca DIN 1480 - SP - M12Wykonania DIN 1480
6 wykonań| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Korpus napinacza otwartego DIN 1480, ocynk ogniowyCynk ogniowy (tZn, EN 14399)to wykonanie | Cynk ogniowy (tZn, EN 14399) | — |
| Śruba do napinacza otwartego hak–oczko DIN 1480, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
| Śruba do napinacza otwartego do spawania DIN 1480, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
| Śruba do napinacza otwartego oczko–oczko DIN 1480, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
| Korpus napinacza otwartego DIN 1480, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
| Śruba do napinacza otwartego hak–hak DIN 1480, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
