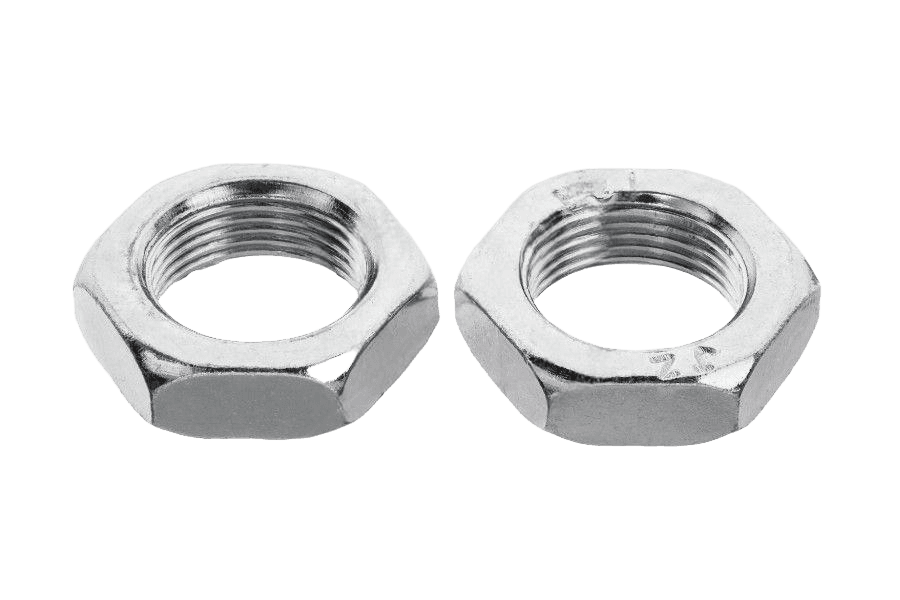

Nakrętka niska DIN 936, kl. 17H, ocynk biały
DIN 936DIN 936
Zdjęcie 1 z 2
OznaczenieDIN 936 · M22x1,5 · Ocynk galwaniczny biały (oc.B)
DIN 936karta katalogowa
karta katalogowaNakrętka niska — wymiary i warunki techniczne wg DIN 936
Wymiary i warunki techniczne wg DIN 936
Karta normy DIN 936Wymiary
wszystkie wartości w mm| Rozmiar | d | m | s |
|---|---|---|---|
| M8 | M8x1 | 5 | 13 |
| M10 | M10x1 / M10x1,25 | 6 | 17 |
| M12 | M12x1,25 / M12x1,5 | 7 | 19 |
| (M14) | (M14x1,5) | 8 | 22 |
| M16 | M16x1,5 | 8 | 24 |
| (M18) | (M18x1,5) / (M18x2) | 9 | 27 |
| M20 | M20x1,5 / M20x2 | 9 | 30 |
| (M22) | (M22x1,5) / (M22x2) | 10 | 32 |
| M24 | M24x2 / (M24x1,5) | 10 | 36 |
| (M27) | (M27x2) / (M27x1,5) | 12 | 41 |
| M30 | M30x2 / M30x1,5 | 12 | 46 |
| (M33) | (M33x2) / (M33x1,5) | 14 | 50 |
| M36 | M36x3 / M36x2 / M36x1,5 | 14 | 55 |
| (M39) | (M39x3) / (M39x2) / (M39x1,5) | 16 | 60 |
| M42 | M42x3 / M42x2 / M42x1,5 | 16 | 65 |
| (M45) | (M45x3) / (M45x2) / (M45x1,5) | 18 | 70 |
| M48 | M48x3 / M48x2 / M48x1,5 | 18 | 75 |
| (M52) | (M52x3) / (M52x2) / (M52x1,5) | 20 | 80 |
- d
- gwint (drobnozwojny)
- m
- wysokość nakrętki
- s
- rozmiar klucza
| Rozmiar | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | (M52) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| dgwint (drobnozwojny) | M8x1 | M10x1 / M10x1,25 | M12x1,25 / M12x1,5 | (M14x1,5) | M16x1,5 | (M18x1,5) / (M18x2) | M20x1,5 / M20x2 | (M22x1,5) / (M22x2) | M24x2 / (M24x1,5) | (M27x2) / (M27x1,5) | M30x2 / M30x1,5 | (M33x2) / (M33x1,5) | M36x3 / M36x2 / M36x1,5 | (M39x3) / (M39x2) / (M39x1,5) | M42x3 / M42x2 / M42x1,5 | (M45x3) / (M45x2) / (M45x1,5) | M48x3 / M48x2 / M48x1,5 | (M52x3) / (M52x2) / (M52x1,5) |
| mwysokość nakrętki | 5 | 6 | 7 | 8 | 8 | 9 | 9 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 |
| srozmiar klucza | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
- (…)wymiary nie zalecane
Warunki techniczne
3 pozycjeWymagania ogólne
- Norma
- DIN 267
Klasa własności mechanicznych i materiał
- 17H
- wg DIN 267 cz.4
- 22H
- wg DIN 267 cz.4
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
DIN 936 · M22x1,5 · Ocynk galwaniczny biały (oc.B)Opis
Nakrętka niska wg normy DIN 936. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny wariant: M22x1,5.
Specyfikacja produktu
11 pozycji| Gwint | M22x1,5 |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 936 |
| Rodzaj | Nakrętka niska |
| Klasa / materiał | 17H |
| Skok gwintu | 1,5 |
| Rozmiar | M22 |
| Ilość w opakowaniu | 50 szt |
| Waga opakowania | 1,73 kg |
| Waga 1 szt | 34,5 g |
Wybrany wariantDIN 936 · Ocynk galwaniczny biały (oc.B)
M22x1,547,92 zł / opak
M22x1,5 · 50 szt.50 szt. · 0,96 zł brutto / szt. · dostępne
