Nakrętka niska DIN 439, kl. 04, ocynk biały, gwint lewy, gwint prawy
DIN 439DIN 439normy powiązane ISO 4035 · PN 82153

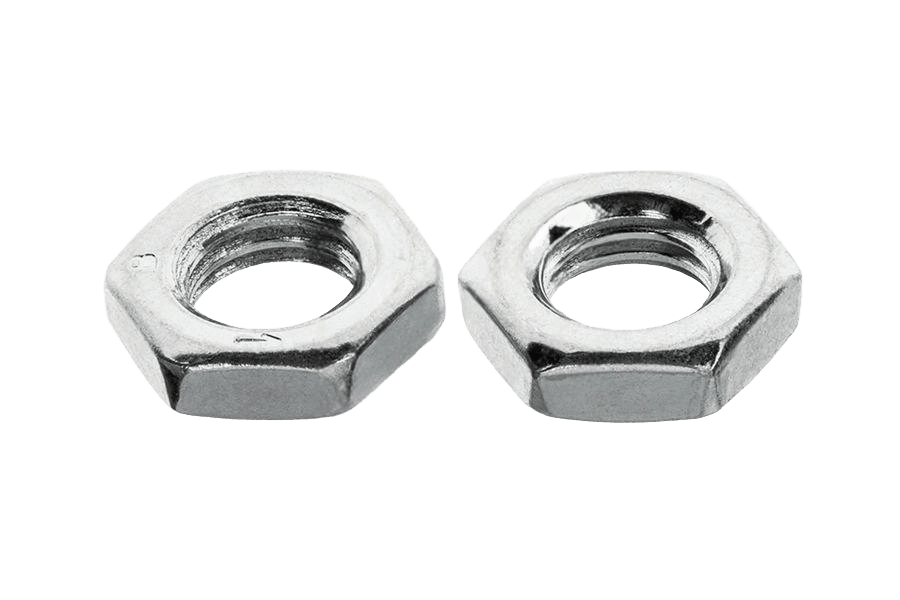

Zdjęcie 1 z 2
OznaczenieDIN 439 · M12 · 04 · Ocynk galwaniczny biały (oc.B)
DIN 439karta katalogowa
karta katalogowaNakrętka niska — wymiary i warunki techniczne wg DIN 439
Wymiary i warunki techniczne wg DIN 439
Karta normy DIN 439Wymiary
wszystkie wartości w mm| Ød(nom) | P | m(max) | m(min) | s |
|---|---|---|---|---|
| M2 | 0,4 | 1,2 | 0,95 | 4 |
| M2,5 | 0,45 | 1,6 | 1,35 | 5 |
| M3 | 0,5 | 1,8 | 1,55 | 5,5 |
| (M3,5) | 0,6 | 2 | 1,75 | 6 |
| M4 | 0,7 | 2,2 | 1,95 | 7 |
| M5 | 0,8 | 2,7 | 2,45 | 8 |
| M6 | 1 | 3,2 | 2,9 | 10 |
| M8 | 1,25 | 4 | 3,7 | 13 |
| M10 | 1,5 | 5 | 4,7 | 17* |
| M12 | 1,75 | 6 | 5,7 | 19* |
| M14 | 2 | 7 | 6,42 | 22* |
| M16 | 2 | 8 | 7,42 | 24 |
| (M18) | 2,5 | 9 | 8,42 | 27 |
| M20 | 2,5 | 10 | 9,1 | 30 |
| (M22) | 2,5 | 11 | 9,9 | 32* |
| M24 | 3 | 12 | 10,9 | 36 |
| (M27) | 3 | 13,5 | 12,4 | 41 |
| M30 | 3,5 | 15 | 13,9 | 46 |
| (M33) | 3,5 | 16,5 | 15,4 | 50 |
| M36 | 4 | 18 | 16,9 | 55 |
| (M39) | 4 | 19,5 | 18,2 | 60 |
| M42 | 4,5 | 21 | 19,7 | 65 |
| (M45) | 4,5 | 22,5 | 21,2 | 70 |
| M48 | 5 | 24 | 22,7 | 75 |
| (M52) | 5 | 26 | 24,7 | 80 |
- P
- skok gwintu
- m(max)
- wysokość nakrętki, maksimum (= wymiar nominalny)
- m(min)
- wysokość nakrętki, minimum
- s
- rozmiar klucza (wartość nominalna)
| Ød(nom) | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | (M52) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pskok gwintu | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 3,5 | 4 | 4 | 4,5 | 4,5 | 5 | 5 |
| m(max)wysokość nakrętki, maksimum (= wymiar nominalny) | 1,2 | 1,6 | 1,8 | 2 | 2,2 | 2,7 | 3,2 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13,5 | 15 | 16,5 | 18 | 19,5 | 21 | 22,5 | 24 | 26 |
| m(min)wysokość nakrętki, minimum | 0,95 | 1,35 | 1,55 | 1,75 | 1,95 | 2,45 | 2,9 | 3,7 | 4,7 | 5,7 | 6,42 | 7,42 | 8,42 | 9,1 | 9,9 | 10,9 | 12,4 | 13,9 | 15,4 | 16,9 | 18,2 | 19,7 | 21,2 | 22,7 | 24,7 |
| srozmiar klucza (wartość nominalna) | 4 | 5 | 5,5 | 6 | 7 | 8 | 10 | 13 | 17* | 19* | 22* | 24 | 27 | 30 | 32* | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
Kolumna M12 odpowiada wybranemu wariantowi M12.
- (…)wymiary nie zalecane
- …*wymiary wg starej normy DIN
- Ød(nom)nominalna średnica gwintu
Warunki techniczne / wymagania i powołane normy
13 pozycjiMateriał
- Stal
- klasa własności mechanicznych: < M3: 14H; do M39: 04, 05; ponad M39: wg ustaleń (wg ISO 898-2, ISO 267-24)
- Stal nierdzewna
- do M20: A2-70; ponad M20 do M39: A2-50; ponad M39: wg ustaleń (wg ISO 3506, DIN 267-11)
- Metale nieżelazne
- np. CU2, CU3 (wg DIN 267-18)
Wymagania ogólne
- Norma
- DIN 267-1
Gwint
- Tolerancja
- 6H
- Norma
- ISO 261, ISO 965, DIN 13-12, DIN 13-15
Tolerancje
- Klasa dokładności
- ≤ M16: A; > M16: B
- Norma
- DIN ISO 4759-1
Powierzchnia
- jak wykonano (stal); bez powłoki (stal nierdzewna, metale nieżelazne)
- Chropowatość powierzchni
- wg DIN 267-2
- Nieciągłości powierzchni
- wg DIN 267-20
- Powłoki galwaniczne
- wg DIN 267-9
Odbiór
- procedura odbioru wg DIN 267-5
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
DIN 439 · M12 · 04 · Ocynk galwaniczny biały (oc.B)Opis
Nakrętka niska wg normy DIN 439 (odpowiedniki: ISO 4035, PN 82153), w klasie 4. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarze M12. W ofercie również w wykonaniu nierdzewnym A2, 5 ocynkowanym i nierdzewnym A4.
Specyfikacja produktu
10 pozycji| Gwint | M12 |
|---|---|
| Klasa wytrzymałości | 04 |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 439 |
| Rodzaj | Nakrętka niska |
| Rozmiar | M12 |
| Ilość w opakowaniu | 150 szt |
| Waga opakowania | 1,34 kg |
| Waga 1 szt | 8,93 g |
Wykonania DIN 439
7 wykonań| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Nakrętka niska DIN 439, kl. 04, ocynk biały, gwint lewy, gwint prawy04 · Ocynk galwaniczny biały (oc.B)to wykonanie | 04 · Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
| Nakrętka niska DIN 439, kl. 04, ocynk biały04 · Ocynk galwaniczny biały (oc.B) | 04 · Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
| Nakrętka niska DIN 439, mosiądzmosiądz | mosiądz | — | wybierz wymiar |
| Nakrętka niska DIN 439, kl. 05, ocynk biały05 · Ocynk galwaniczny biały (oc.B) | 05 · Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
| Nakrętka niska DIN 439, stal nierdzewna A2stal nierdzewna A2 | stal nierdzewna A2 | — | wybierz wymiar |
| Nakrętka niska DIN 439, kl. 04, ocynk biały, gwint lewy04 · Ocynk galwaniczny biały (oc.B) | 04 · Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
| Nakrętka niska DIN 439, stal kwasoodporna A4stal nierdzewna A4 | stal nierdzewna A4 | — | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
Wybrany wariantDIN 439 · 04 · Ocynk galwaniczny biały (oc.B)
M1227,06 zł / opak
M12 · 150 szt.150 szt. · 0,18 zł brutto / szt. · dostępne
