AN 379karta katalogowa

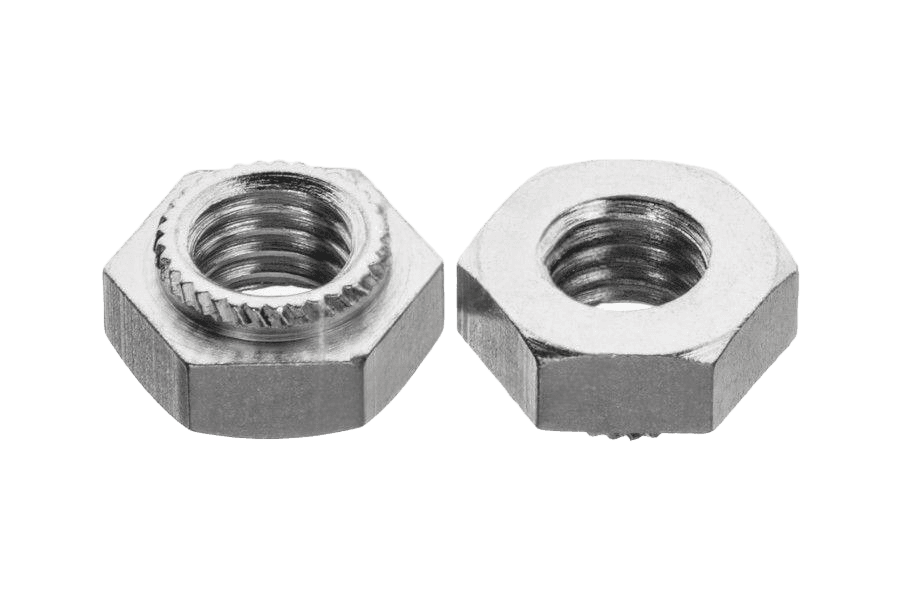

Nakrętka wciskana 6-kt
Wymiary i warunki techniczne wg AN 379
Wymiary (mm)wybrany rozmiar: M16
| Ød | M2 | M2,5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ød1 | 4,5 | 4,5 | 4,5 | 5,5 | 6,5 | 8 | 10 | 12,5 | 14,5 | 18,5 | 23 |
| Ød2 | 4,7 | 4,7 | 4,7 | 5,7 | 6,75 | 8,3 | 10,3 | 12,85 | 14,85 | 18,85 | 23,4 |
| s | 5,5 | 5,5 | 5,5 | 7 | 8 | 10 | 13 | 15 | 17 | 22 | 27 |
| t | 0,9 | 0,9 | 0,9 | 0,9 | 0,9 | 0,9 | 1,9 | 1,9 | 2,9 | 3,4 | 3,9 |
| k | 3 | 3 | 3 | 3,2 | 4 | 5 | 6,5 | 8 | 10 | 13 | 16 |
| m(min) | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 3 | 3 | 4 |
| Øl | 4,5 | 4,5 | 4,5 | 5,5 | 6,5 | 8 | 10 | 12,5 | 14,5 | 18,5 | 23 |
Ød — gwint metrycznyØd1 — mniejsza średnica części wciskanejØd2 — większa średnica części wciskanejs — rozmiar klucza (rozwartość sześciokąta)t — wysokość części wciskanejk — wysokość nakrętkim(min) — minimalna grubość mocowanej blachyØl — zalecana średnica otworu montażowego (tol. H11)
Materiał i tolerancje
Materiał
| Stale automatowe | 11SMnPb30 / 1.0718, 11SMn30 / 1.0715 |
|---|---|
| Stal nierdzewna | 1.4305, 1.4301 |
Tolerancje ogólne
| Norma | DIN 7168, ISO 2168 |
|---|
Oznaczanie
Wkładki dostępne są w wymienionych wyżej wykonaniach materiałowych oraz w różnych rodzajach pokryć.
Przykład oznaczania nakrętki sześciokątnej samonitującej, z gwintem d = M6, wykonanej ze stali:
Nakrętka samonitująca AN 379 – M6
Specyfikacja produktu
| Rozmiar | M16 |
|---|---|
| Norma | AN 379 |
| Rodzaj | Nakrętka wciskana 6-kt |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Ilość w opakowaniu | 200 szt |
| Waga opakowania | 4,21 kg |
| Waga 1 szt | 21,1 g |
