AN 91karta katalogowa

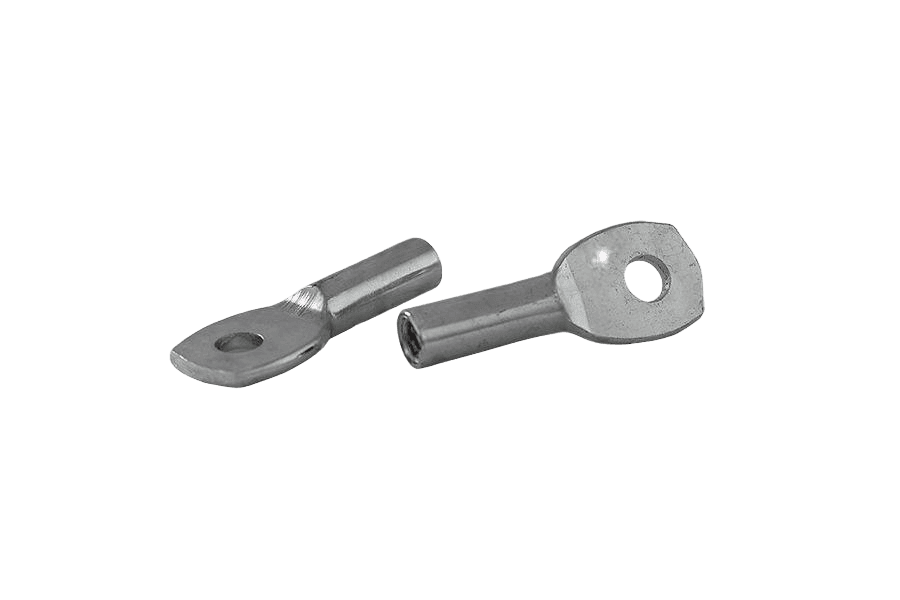

Nakrętka z oczkiem
Wymiary i warunki techniczne wg AN 91
Wymiary (mm)
| d | M6 | M8 | M10 | M12 |
|---|---|---|---|---|
| d1 | 6 | 8 | 10 | 12 |
| D | 8 | 10 | 12 | 15 |
| b | 8 | 9 | 11 | 13 |
| l | 43 | 46 | 51 | 60 |
| m | 12,5 | 13,5 | 15 | 17 |
d — gwint wewnętrzny (rozmiar nominalny)d1 — średnica otworu oczkaD — średnica zewnętrzna trzonub — szerokość oczkal — długość całkowitam — długość trzonu z gwintem wewnętrznym
Materiał, gwint i wykończenie
| Materiał | stal niestopowa (węglowa) |
|---|---|
| Gwint | metryczny zwykły ISO 965-2 |
| Wykończenie/powłoka | powłoka cynkowa galwaniczna ISO 4042 A2K min 5 µm, CR3+ |
Oznaczanie
Przykład oznaczania nakrętki z oczkiem o średnicy nominalnej M10:
Nakrętka z oczkiem - AN 91 - M10
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 91 |
| Rodzaj | Nakrętka z oczkiem |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
