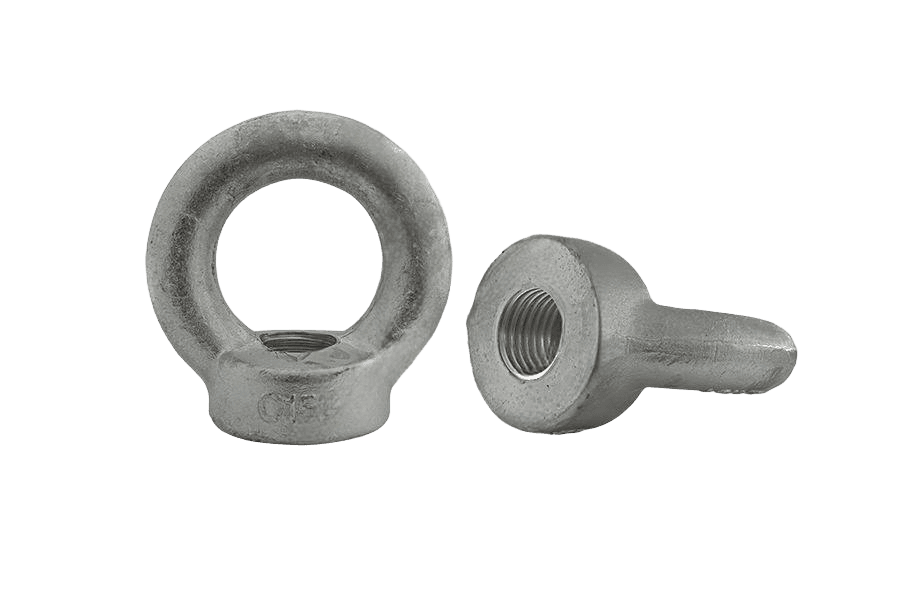

Nakrętka z uchem DIN 582:2003, stal C15E, ocynk biały
DIN 582:2003DIN 582:2003
Zdjęcie 1 z 2
OznaczenieDIN 582:2003 · M42 · Ocynk galwaniczny biały (oc.B)
DIN 582:2003karta katalogowa
karta katalogowaNakrętka z uchem — wymiary i warunki techniczne wg DIN 582:2003
Wymiary i warunki techniczne wg DIN 582:2003
Karta normy DIN 582:2003Wymiary
wszystkie wartości w mm| Ød1 | Gwint drobnozwojny | Ød3 | Ød4 | h | WLL [kg] |
|---|---|---|---|---|---|
| M6 | 36 | 20 | 36 | 75 | |
| M8 | 36 | 20 | 36 | 140 | |
| M10 | 45 | 25 | 45 | 230 | |
| M12 | M12x1,5* | 54 | 30 | 53 | 340 |
| M14 | 63 | 35 | 62 | 490 | |
| M16 | M16x1,5* | 63 | 35 | 62 | 700 |
| M18 | 72 | 40 | 71 | 850 | |
| M20 | M20x2* | 72 | 40 | 71 | 1200 |
| M22 | 90 | 50 | 90 | 1400 | |
| M24 | M24x2* | 90 | 50 | 90 | 1800 |
| M27 | 108 | 60 | 109 | 2100 | |
| M30 | M30x2* | 108 | 60 | 109 | 3200 |
| M33 | 126 | 70 | 128 | 3200 | |
| M36 | M36x3* | 126 | 70 | 128 | 4600 |
| M39 | 144 | 80 | 147 | 4600 | |
| M42 | M42x3* | 144 | 80 | 147 | 6300 |
| M45 | 166 | 90 | 168 | 6300 | |
| M48 | M48x3* | 166 | 90 | 168 | 8600 |
| M52 | 184 | 100 | 187 | 8600 | |
| M56 | 184 | 100 | 187 | 11500 | |
| M60 | 206 | 110 | 208 | 11500 | |
| M64 | 206 | 110 | 208 | 16000 | |
| M72x6 | 260 | 140 | 260 | 20000 | |
| M80x6 | 296 | 160 | 298 | 28000 |
- Ød3
- średnica zewnętrzna ucha
- Ød4
- średnica otworu ucha
- h
- wysokość całkowita
| Ød1 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | M52 | M56 | M60 | M64 | M72x6 | M80x6 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Gwint drobnozwojny | M12x1,5* | M16x1,5* | M20x2* | M24x2* | M30x2* | M36x3* | M42x3* | M48x3* | ||||||||||||||||
| Ød3średnica zewnętrzna ucha | 36 | 36 | 45 | 54 | 63 | 63 | 72 | 72 | 90 | 90 | 108 | 108 | 126 | 126 | 144 | 144 | 166 | 166 | 184 | 184 | 206 | 206 | 260 | 296 |
| Ød4średnica otworu ucha | 20 | 20 | 25 | 30 | 35 | 35 | 40 | 40 | 50 | 50 | 60 | 60 | 70 | 70 | 80 | 80 | 90 | 90 | 100 | 100 | 110 | 110 | 140 | 160 |
| hwysokość całkowita | 36 | 36 | 45 | 53 | 62 | 62 | 71 | 71 | 90 | 90 | 109 | 109 | 128 | 128 | 147 | 147 | 168 | 168 | 187 | 187 | 208 | 208 | 260 | 298 |
| WLL [kg] | 75 | 140 | 230 | 340 | 490 | 700 | 850 | 1200 | 1400 | 1800 | 2100 | 3200 | 3200 | 4600 | 4600 | 6300 | 6300 | 8600 | 8600 | 11500 | 11500 | 16000 | 20000 | 28000 |
Kolumna M42 odpowiada wybranemu wariantowi M42.
- Ød1gwint nakrętki (metryczny)
- WLL — udźwig przy obciążeniu osiowym na 1 śrubę [kg]
- Gwint drobnozwojny — metryczny gwint drobnozwojny dostępny dla wybranych rozmiarów (pozycje oznaczone gwiazdką *)
Materiał i wykonanie
6 pozycjiMateriał
- Stal
- gat. C15E z aluminium od 0,025% do 0,05% wg EN 10084
- Stal nierdzewna
- A2, A4, A5 wg ISO 3506-1
Gwint
- Tolerancja
- 6H
Powłoka
- bez pokrycia (jak wytworzono)
- Ocynk galwaniczny
- A2K wg ISO 4042
- Ocynk ogniowy
- wg ISO 10684
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
DIN 582:2003 · M42 · Ocynk galwaniczny biały (oc.B)Opis
Nakrętka z uchem wg normy DIN 582:2003. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do zawiesi i punktów mocowania lin — zgodnie z dopuszczalnym obciążeniem roboczym.
Dostępny wariant: M42.
Specyfikacja produktu
8 pozycji| Gwint | M42 |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 582:2003 |
| Rodzaj | Nakrętka z uchem |
| Klasa / materiał | C15E |
| Rozmiar | M42 |
| Waga | 3,14 kg |
Wykonania DIN 582:2003
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Nakrętka z uchem DIN 582:2003, stal C15E, ocynk białyOcynk galwaniczny biały (oc.B)to wykonanie | Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
| Nakrętka z uchem DIN 582:2003, stal C15E, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
Wybrany wariantDIN 582:2003 · Ocynk galwaniczny biały (oc.B)
M42168,79 zł / szt
M42dostępne
