DIN 660karta katalogowa

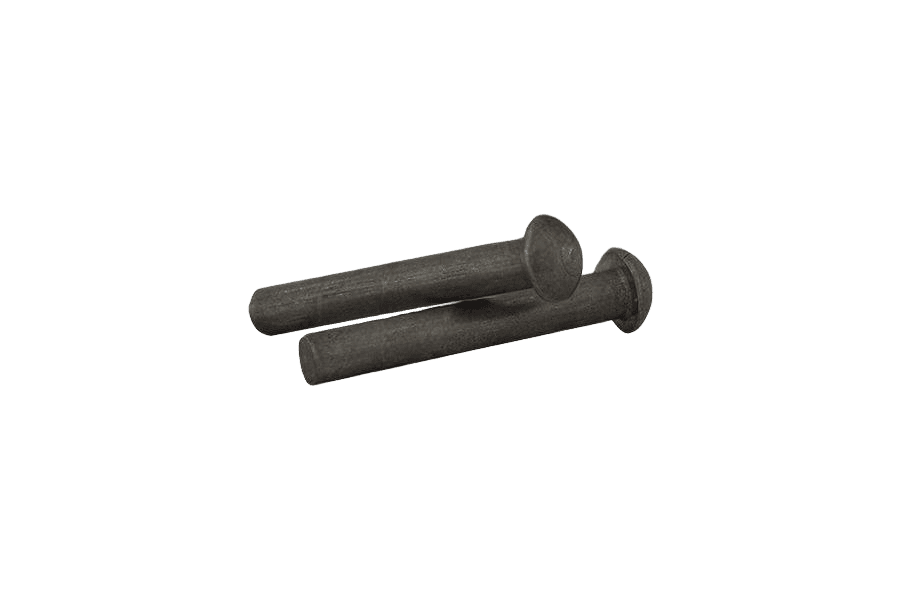

Nit kulisty
Wymiary i warunki techniczne wg DIN 660
Wymiary (mm)
| d1 — średnica nominalna | 1 | 1,2 | (1,4) | 1,6 | 2 | 2,5 | 3 | (3,5) | 4 | 5 | 6 | (7) | 8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2 | 1,8 | 2,1 | 2,4 | 2,8 | 3,5 | 4,4 | 5,2 | 6,2 | 7 | 8,8 | 10,5 | 12,2 | 14 |
| d3 (min) | 0,93 | 1,13 | 1,33 | 1,52 | 1,87 | 2,37 | 2,87 | 3,37 | 3,87 | 4,82 | 5,82 | 6,82 | 7,76 |
| e (max) | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 |
| k | 0,6 | 0,7 | 0,8 | 1 | 1,2 | 1,5 | 1,8 | 2,1 | 2,4 | 3 | 3,6 | 4,2 | 4,8 |
| r1 (≈) | 1 | 1,2 | 1,4 | 1,6 | 1,9 | 2,4 | 2,8 | 3,4 | 3,8 | 4,6 | 5,7 | 6,6 | 7,5 |
— wymiary nie zalecaneOdchyłka średnicy trzonu d1: ±0,05 dla d1 = 1–1,6; ±0,1 dla d1 = 2–4; ±0,15 dla d1 = 5–8Tolerancja średnicy łba d2: h14 dla d1 = 1–(3,5); h15 dla d1 = 4–8Wymiary montażowe (wymagana długość chwytu 's' przed sklepaniem, wg formy zamknięcia A/B, w zależności od długości nitu l) — patrz karta katalogowa producenta; pominięte tu ze względu na format tabeli (siatka d1 x l)d2 — średnica łba (nom.)d3 (min) — średnica trzonuk — wysokość łba (js14)
Warunki techniczne
Materiał
| Stal (St = QSt32-3 lub QSt36-3, wg uzgodnień) | Rm min = 290 N/mm² wg DIN 1654-2 |
|---|---|
| Mosiądz (CuZn = CuZn37) | Rm min = 290 N/mm² wg DIN 17677-1 |
| Miedź (Cu = SF-Cu) | Rm min = 200 N/mm² wg DIN 17677-1 |
| Aluminium (Al. = Al. 99,5) | Rm min = 100 N/mm² wg DIN 17690-1 |
| Stal nierdzewna (A2, A4) | Rm min = 500 N/mm² wg ISO 3506 |
Wymagania ogólne
| Norma | DIN 101 |
|---|
Powierzchnia
| Wykończenie standardowe | bez pokrycia |
|---|---|
| Pokrycie ochronne | jeśli wymagane (np. powłoka elektrolityczna wg ISO 4042), należy uzgodnić przy zamówieniu; tolerancje i odchyłki z tabeli obowiązują również po naniesieniu pokrycia |
Próby
| wg DIN 101 |
Odbiór
| wg DIN 101 |
Formy zamknięcia po nitowaniu
Zamknięcie kuliste
Zamknięcie stożkowe
Oznaczanie
Przykład oznaczania: nit z łbem kulistym o średnicy nominalnej d1 = 4 mm i długości l = 20 mm, stalowy:
Nit DIN 660 - 4x20 – St.
Norma powiązana: PN 82952.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | DIN 660 |
| Rodzaj | Nit kulisty |
| Klasa / materiał | Aluminium (Al) |
| Układ rozmiaru | średnica (mm) |
