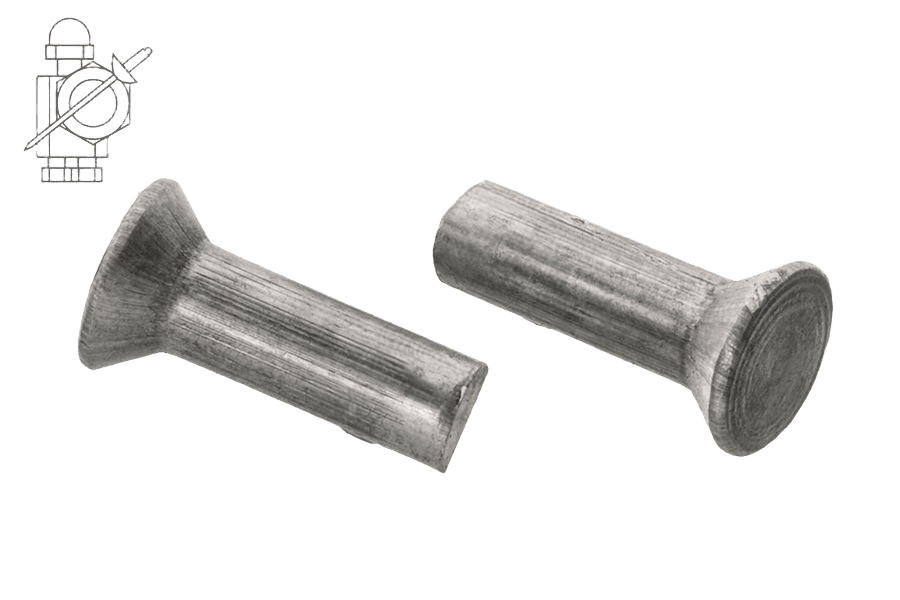

Nit z łbem stożkowym DIN 661, aluminium
DIN 661DIN 661
Zdjęcie 1 z 2
OznaczenieDIN 661 · aluminium
- Materiał wyrobu
- aluminium
- Układ rozmiaru
- średnica (mm)
Wybierz rozmiar
średnica × długość32 warianty normy · 19 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Długość 6–16 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 25 | 28 | 30 | 35 | 40 | 55 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | Rozmiar 3, Długość 12: nie ma w normie | Rozmiar 3, Długość 14: nie ma w normie | Rozmiar 3, Długość 18: nie ma w normie | Rozmiar 3, Długość 24: nie ma w normie | Rozmiar 3, Długość 25: nie ma w normie | Rozmiar 3, Długość 28: nie ma w normie | Rozmiar 3, Długość 30: nie ma w normie | Rozmiar 3, Długość 35: nie ma w normie | Rozmiar 3, Długość 40: nie ma w normie | Rozmiar 3, Długość 55: nie ma w normie | |||||
| 4 | Rozmiar 4, Długość 6: nie ma w normie | Rozmiar 4, Długość 14: nie ma w normie | Rozmiar 4, Długość 18: nie ma w normie | Rozmiar 4, Długość 24: nie ma w normie | Rozmiar 4, Długość 25: nie ma w normie | Rozmiar 4, Długość 28: nie ma w normie | Rozmiar 4, Długość 35: nie ma w normie | Rozmiar 4, Długość 40: nie ma w normie | Rozmiar 4, Długość 55: nie ma w normie | ||||||
| 5 | Rozmiar 5, Długość 6: nie ma w normie | Rozmiar 5, Długość 8: nie ma w normie | Rozmiar 5, Długość 18: nie ma w normie | Rozmiar 5, Długość 24: nie ma w normie | Rozmiar 5, Długość 28: nie ma w normie | Rozmiar 5, Długość 35: nie ma w normie | Rozmiar 5, Długość 55: nie ma w normie | ||||||||
| 6 | Rozmiar 6, Długość 6: nie ma w normie | Rozmiar 6, Długość 8: nie ma w normie | Rozmiar 6, Długość 10: nie ma w normie | Rozmiar 6, Długość 12: nie ma w normie | Rozmiar 6, Długość 14: nie ma w normie | Rozmiar 6, Długość 25: nie ma w normie | Rozmiar 6, Długość 35: nie ma w normie | ||||||||
| 8 | Rozmiar 8, Długość 6: nie ma w normie | Rozmiar 8, Długość 8: nie ma w normie | Rozmiar 8, Długość 10: nie ma w normie | Rozmiar 8, Długość 14: nie ma w normie | Rozmiar 8, Długość 18: nie ma w normie | Rozmiar 8, Długość 24: nie ma w normie | Rozmiar 8, Długość 28: nie ma w normie | Rozmiar 8, Długość 30: nie ma w normie | Rozmiar 8, Długość 40: nie ma w normie | Rozmiar 8, Długość 55: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
DIN 661karta katalogowa
karta katalogowaNit z łbem stożkowym — wymiary i warunki techniczne wg DIN 661
Wymiary i warunki techniczne wg DIN 661
Karta normy DIN 661Wymiary
wszystkie wartości w mm| d1 — średnica nominalna | d2 | d3(min) | e(max) | k |
|---|---|---|---|---|
| 1 | 1,8 | 0,93 | 0,5 | 0,5 |
| 1,2 | 2,1 | 1,13 | 0,6 | 0,6 |
| (1,4) | 2,5 | 1,33 | 0,7 | 0,7 |
| 1,6 | 2,8 | 1,52 | 0,8 | 0,8 |
| 2 | 3,5 | 1,87 | 1 | 1 |
| 2,5 | 4,4 | 2,37 | 1,25 | 1,2 |
| 3 | 5,2 | 2,87 | 1,5 | 1,4 |
| (3,5) | 6,3 | 3,37 | 1,75 | 1,8 |
| 4 | 7 | 3,87 | 2 | 2 |
| 5 | 8,8 | 4,82 | 2,5 | 2,5 |
| 6 | 10,5 | 5,82 | 3 | 3 |
| (7) | 12,2 | 6,82 | 3,5 | 3,5 |
| 8 | 14 | 7,76 | 4 | 4 |
- d2
- średnica łba (nom.)
- d3(min)
- minimalna średnica trzonu
- e(max)
- maksymalna wysokość łba
- k
- przybliżona wysokość łba
| d1 — średnica nominalna | 1 | 1,2 | (1,4) | 1,6 | 2 | 2,5 | 3 | (3,5) | 4 | 5 | 6 | (7) | 8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2średnica łba (nom.) | 1,8 | 2,1 | 2,5 | 2,8 | 3,5 | 4,4 | 5,2 | 6,3 | 7 | 8,8 | 10,5 | 12,2 | 14 |
| d3(min)minimalna średnica trzonu | 0,93 | 1,13 | 1,33 | 1,52 | 1,87 | 2,37 | 2,87 | 3,37 | 3,87 | 4,82 | 5,82 | 6,82 | 7,76 |
| e(max)maksymalna wysokość łba | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 |
| kprzybliżona wysokość łba | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,2 | 1,4 | 1,8 | 2 | 2,5 | 3 | 3,5 | 4 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- (…)wymiary nie zalecane
- Odchyłka średnicy trzonu d1: ±0,05 dla d1 = 1–1,6; ±0,1 dla d1 = 2–4; ±0,15 dla d1 = 5–8
- Tolerancja średnicy łba d2: h14 dla d1 = 1–(3,5); h15 dla d1 = 4–8
Wymiary montażowe
wszystkie wartości w mm| d1 — średnica nominalna | d7 | d8 | k1 | r1 | k2 | t1 |
|---|---|---|---|---|---|---|
| 1 | 1,05 | 1,8 | 0,6 | 1 | 0,4 | 0,4 |
| 1,2 | 1,25 | 2,1 | 0,7 | 1,2 | 0,5 | 0,5 |
| (1,4) | 1,45 | 2,4 | 0,8 | 1,4 | 0,6 | 0,6 |
| 1,6 | 1,65 | 2,8 | 1 | 1,6 | 0,7 | 0,7 |
| 2 | 2,1 | 3,5 | 1,2 | 1,9 | 0,8 | 0,8 |
| 2,5 | 2,6 | 4,4 | 1,5 | 2,4 | 1 | 1 |
| 3 | 3,1 | 5,2 | 1,8 | 2,8 | 1,3 | 1,3 |
| (3,5) | 3,6 | 6,2 | 2,1 | 3,4 | 1,4 | 1,4 |
| 4 | 4,2 | 7 | 2,4 | 3,8 | 1,9 | 1,8 |
| 5 | 5,2 | 8,8 | 3 | 4,6 | 2,4 | 2,3 |
| 6 | 6,3 | 10,5 | 3,6 | 5,7 | 2,8 | 2,7 |
| (7) | 7,3 | 12,2 | 4,2 | 6,6 | 3,3 | 3,2 |
| 8 | 8,4 | 14 | 4,8 | 7,5 | 3,9 | 3,7 |
- d7
- zalecana średnica otworu montażowego (tolerancja H12)
- d8
- średnica sklepanego (zamykającego) łba; wspólna dla formy A i B
| d1 — średnica nominalna | 1 | 1,2 | (1,4) | 1,6 | 2 | 2,5 | 3 | (3,5) | 4 | 5 | 6 | (7) | 8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d7zalecana średnica otworu montażowego (tolerancja H12) | 1,05 | 1,25 | 1,45 | 1,65 | 2,1 | 2,6 | 3,1 | 3,6 | 4,2 | 5,2 | 6,3 | 7,3 | 8,4 |
| d8średnica sklepanego (zamykającego) łba; wspólna dla formy A i B | 1,8 | 2,1 | 2,4 | 2,8 | 3,5 | 4,4 | 5,2 | 6,2 | 7 | 8,8 | 10,5 | 12,2 | 14 |
| k1 | 0,6 | 0,7 | 0,8 | 1 | 1,2 | 1,5 | 1,8 | 2,1 | 2,4 | 3 | 3,6 | 4,2 | 4,8 |
| r1 | 1 | 1,2 | 1,4 | 1,6 | 1,9 | 2,4 | 2,8 | 3,4 | 3,8 | 4,6 | 5,7 | 6,6 | 7,5 |
| k2 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,3 | 1,4 | 1,9 | 2,4 | 2,8 | 3,3 | 3,9 |
| t1 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,3 | 1,4 | 1,8 | 2,3 | 2,7 | 3,2 | 3,7 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- (…)wymiary nie zalecane
- Forma A (zamknięcie kuliste): k1 — wysokość sklepanego łba; r1 — promień zaokrąglenia łba (wartość przybliżona ≈)
- Forma B (zamknięcie stożkowe): k2 — wysokość sklepanego łba (wartość przybliżona ≈); t1 — głębokość pogłębienia stożkowego
- Naddatek długości trzonu przed sklepaniem s(max) zależy jednocześnie od średnicy d1, długości nitu l oraz formy zamknięcia (A/B) — jako siatka d1 × l × forma nie mieści się w formacie tej tabeli; patrz karta katalogowa producenta.
Warunki techniczne
10 pozycjiMateriał
- Stal (St = QSt32-3 lub QSt36-3, wg uzgodnień)
- Rm min = 290 N/mm² wg DIN 1654-2
- Mosiądz (CuZn = CuZn37)
- Rm min = 290 N/mm² wg DIN 17677-1
- Miedź (Cu = SF-Cu)
- Rm min = 200 N/mm² wg DIN 17677-1
- Aluminium (Al. = Al. 99,5)
- Rm min = 100 N/mm² wg DIN 1790-1
- Stal nierdzewna (A2, A4)
- Rm min = 500 N/mm² wg ISO 3506
Wymagania ogólne
- Norma
- DIN 101
Powierzchnia
- Wykończenie standardowe
- bez pokrycia
- Pokrycie ochronne
- jeśli wymagane (np. powłoka elektrolityczna wg ISO 4042), należy uzgodnić przy zamówieniu; tolerancje i odchyłki z tabeli obowiązują również po naniesieniu pokrycia
Próby
- wg DIN 101
Odbiór
- wg DIN 101
Oznaczanie
przykład zapisuPrzykład oznaczania: nit z łbem stożkowym o średnicy nominalnej d1 = 4 mm i długości l = 20 mm, stalowy:
Nit DIN 661 - 4x20 – StOpis
Nit z łbem stożkowym wg normy DIN 661, z aluminium. Do połączeń nierozłącznych zakładanych przy dostępie tylko z jednej strony.
Dostępny asortyment: w rozmiarach od 3 do 6 mm i długościach 6–40 mm. W ofercie również w wykonaniu surowym.
Specyfikacja produktu
4 pozycje| Materiał wyrobu | aluminium |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | DIN 661 |
| Rodzaj | Nit z łbem stożkowym |
Wykonania DIN 661
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Nit z łbem stożkowym DIN 661, aluminiumaluminiumto wykonanie | aluminium | 19/19 | wybierz wymiar |
| Nit z łbem stożkowym DIN 661, bez powłokistal · Bez powłoki (surowe) | stal · Bez powłoki (surowe) | 26/26 | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
DIN 661 · 19 wariantów
od 12,63 zł
brutto / opak
