AN 399karta katalogowa

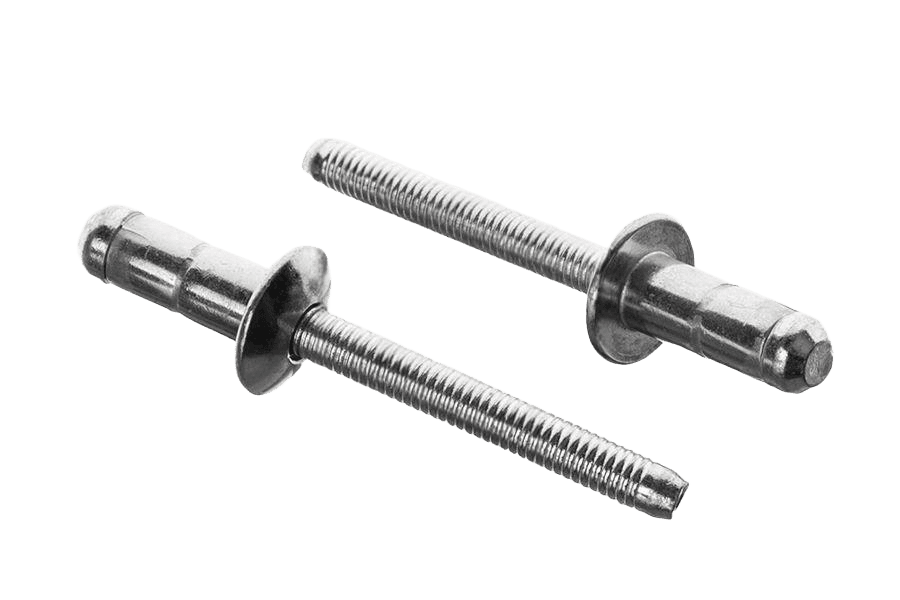

Nit z. Hard Lock łeb pł.
Wymiary i warunki techniczne wg AN 399
Wymiary (mm)
| Ød(nom) | 4,8 | 6,4 |
|---|---|---|
| Ødk | 9,2 | 13,1 |
| k(max) | 1,2 | 2,6 |
| Ødm | 3 | 4 |
| p(min) | 27 | 28 |
| Ø otworu | 4,9–5,1 | 6,7–6,9 |
Ød(nom) — nominalna średnica nitu (rozmiar zamówieniowy, trzon/tuleja)Ødk — średnica łba nituk(max) — wysokość łba nituØdm — średnica trzpienia (rdzenia) nitup(min) — minimalna długość trzonu (tulei) nitu, mierzona od czubka do spodu łbaØ otworu — zalecana średnica otworu montażowego (dane producenta; w celu doboru parametrów osadzania zaleca się wykonanie prób)
Zalecane zakresy łączenia (mm)
| Ød(nom) | 4,8 | 6,4 |
|---|---|---|
| l = 11,5 | 3,5-6 | |
| l = 12,5 | 4,8-6,8 | |
| l = 14,5 | 6-8,5 | 6,8-8,8 |
| l = 16,5 | 8,8-10,8 |
Wiersze — nominalna długość nitu l (mm)Wartości w tabeli — zalecany zakres grubości łączonego pakietu (zacisk), mm; dane producenta, w celu doboru parametrów osadzania zaleca się wykonanie prób
Materiał
| Nit | stal, ocynk galwaniczny biały (St) |
|---|---|
| Rdzeń | stal, ocynk galwaniczny biały (St) |
Oznaczanie
Przykład oznaczania nitu jednostronnego z rdzeniem (zrywalnego), Hard Lock z łbem płaskim, o średnicy nominalnej dnom = 4,8 mm i długości nominalnej l = 11,5 mm, z nitem właściwym ze stali ocynkowanej St i z rdzeniem ze stali ocynkowanej St:
Nit jednostronny AN 399 – 4,8 x 11,5 – St/St
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | AN 399 |
| Rodzaj | Nit z. Hard Lock łeb pł. |
| Klasa / materiał | St/St |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | średnica (mm) |
| Napęd | HARD LOCK |
