Nit zrywalny konektorowy podwójny AN 402, mosiądz/stal
AN 402AN 402

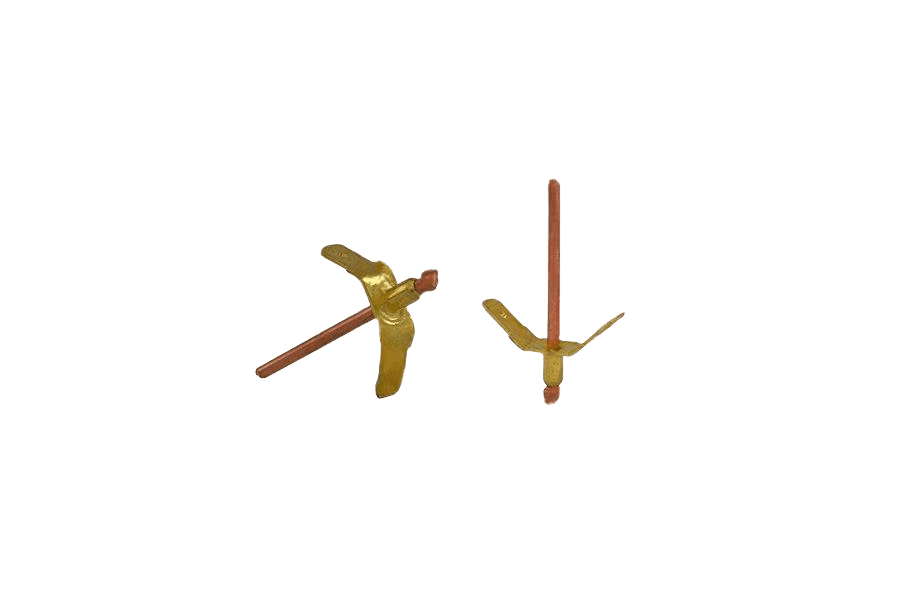

Zdjęcie 1 z 2
OznaczenieAN 402 · 7×4 · mosiądz
AN 402karta katalogowa
karta katalogowaNit zrywalny konektorowy podwójny AN 402, mosiądz/stal — wymiary i warunki techniczne wg AN 402
Wymiary i warunki techniczne wg AN 402
Karta normy AN 402Uwagi
Nity jednostronne (zrywalne) z rdzeniem, wyposażone w podwójną końcówkę konektorową, przeznaczone do zastosowań elektrycznych. Korpus nitu wykonany z mosiądzu (Ms), rdzeń (trzpień) ze stali miedziowanej (St).
Wymiary
wszystkie wartości w mm| Ød(nom) | 4 |
|---|---|
| k(max)grubość blaszki podwójnej końcówki konektorowej | 0,8 |
| Ødmśrednica trzpienia (rdzenia) nitu | 2,4 |
| aszerokość podwójnej końcówki konektorowej | 6,3 |
| p(min)minimalna długość trzpienia (rdzenia) nitu | 25 |
| Ø otworu | 4,1 |
Kolumna 4 odpowiada wybranemu wariantowi 7×4.
- Ød(nom)nominalna (zamówieniowa) średnica nitu (korpusu)
- Ø otworu — zalecana średnica otworu montażowego (dane producenta; w celu doboru parametrów osadzania zaleca się wykonanie prób)
Zalecane zakresy łączenia
wszystkie wartości w mm| l | 7 |
|---|---|
| Zacisk (grubość łączonego pakietu) | 4 |
Kolumna 7 odpowiada wybranemu wariantowi 7×4.
- lnominalna długość nitu (patrz oś długości)
- Zacisk — zalecana grubość łączonego pakietu (dane producenta; w celu doboru parametrów osadzania zaleca się wykonanie prób)
Materiał
3 pozycje| Nit (korpus) | mosiądz (Ms) |
|---|---|
| Rdzeń (trzpień) | stal miedziowana (St) |
| Klasa / materiał | Ms/St |
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
AN 402 · 7×4 · mosiądzSpecyfikacja produktu
10 pozycji| Długość | 7 |
|---|---|
| Średnica | 4 |
| Materiał wyrobu | mosiądz |
| Układ rozmiaru | średnica (mm) |
| Norma | AN 402 |
| Rodzaj | Nit zrywalny konektorowy podwójny |
| Rozmiar | 4 |
| Ilość w opakowaniu | 250 szt |
| Waga opakowania | 900 g |
| Waga 1 szt | 3,6 g |
Wybrany wariantAN 402 · mosiądz
7×4354,18 zł / opak
7×4 · 250 szt.250 szt. · 1,42 zł brutto / szt. · dostępne
