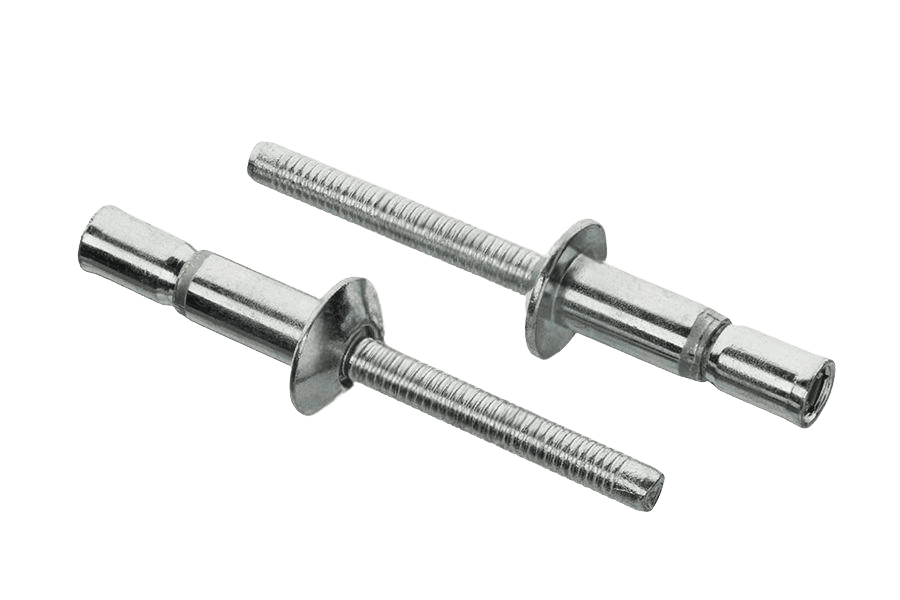

Nit zrywalny konstrukcyjny z łbem płaskim AN 393, stal/stal
AN 393AN 393
OznaczenieAN 393 · stal
Opis
Nit zrywalny konstrukcyjny z łbem płaskim wg normy AN 393. Do połączeń nierozłącznych zakładanych przy dostępie tylko z jednej strony.
Dostępny asortyment: w rozmiarze 6,5 mm i długościach 14–20 mm.
Dane techniczne
2 warianty| Materiał wyrobu | stal |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | AN 393 |
| Rodzaj | Nit zrywalny konstrukcyjny z łbem płaskim |
| Klasa / materiał | St/St |
| Ilość w opakowaniu | 125 szt |
| Waga opakowania | 1,12 kg |
| Waga 1 szt | 8,96 g |
AN 393karta katalogowa
karta katalogowaNit zrywalny konstrukcyjny z łbem płaskim AN 393, stal/stal — wymiary i warunki techniczne wg AN 393
Wymiary i warunki techniczne wg AN 393
Karta normy AN 393Wymiary
wszystkie wartości w mm| Ød(nom) | 4,8 | 6,5 | 10 |
|---|---|---|---|
| Ødkśrednica łba | 9,5 | 12,7 | 19 |
| k(max)wysokość łba | 2,2 | 3 | 4,4 |
| dmśrednica trzpienia (rdzenia) | 3,1 | 4,1 | 6,2 |
| p(min)minimalna długość trzonu, mierzona od czubka do spodu łba | 27 | 28 | 39 |
| Ø otworu | 4,9–5,1 | 6,6–6,9 | 10–10,4 |
Kolumna 6,5 odpowiada wybranemu wariantowi Nit zrywalny konstrukcyjny z łbem płaskim AN 393 6,5x14, stal/stal.
- Ød(nom)nominalna średnica nitu (trzon)
- Ø otworu — zalecany zakres średnicy otworu montażowego (dane producenta)
Zalecane zakresy łączenia
wszystkie wartości w mm| Ød(nom) | 4,8 | 6,5 | 10 |
|---|---|---|---|
| 10 | 1,6–6,9 | ||
| 14 | 1,6–11 | 2–9,5 | |
| 20 | 2–15,9 | ||
| 21 | 3,1–14,5 |
Kolumna 6,5 odpowiada wybranemu wariantowi Nit zrywalny konstrukcyjny z łbem płaskim AN 393 6,5x14, stal/stal.
- Wiersze — nominalna długość nitu l (mm), patrz tabela „Wymiary”
- Wartości w tabeli — zalecany zakres grubości łączonych elementów (chwyt), mm; dane producenta, przed zastosowaniem zaleca się wykonanie prób osadzania
- „—” — kombinacja rozmiar/długość niedostępna
Materiał
2 pozycje| Nit | stal, ocynk galwaniczny biały St |
|---|---|
| Rdzeń | stal, ocynk galwaniczny biały St |
Oznaczanie
przykład zapisuPrzykład oznaczania nitu jednostronnego z rdzeniem (zrywalnego), konstrukcyjnego z łbem płaskim, o średnicy nominalnej dnom = 4,8 mm i długości nominalnej l = 14 mm, z nitem właściwym ze stali ocynkowanej St i z rdzeniem ze stali ocynkowanej St:
Nit jednostronny AN 393 – 4,8 x 14 – St/St
