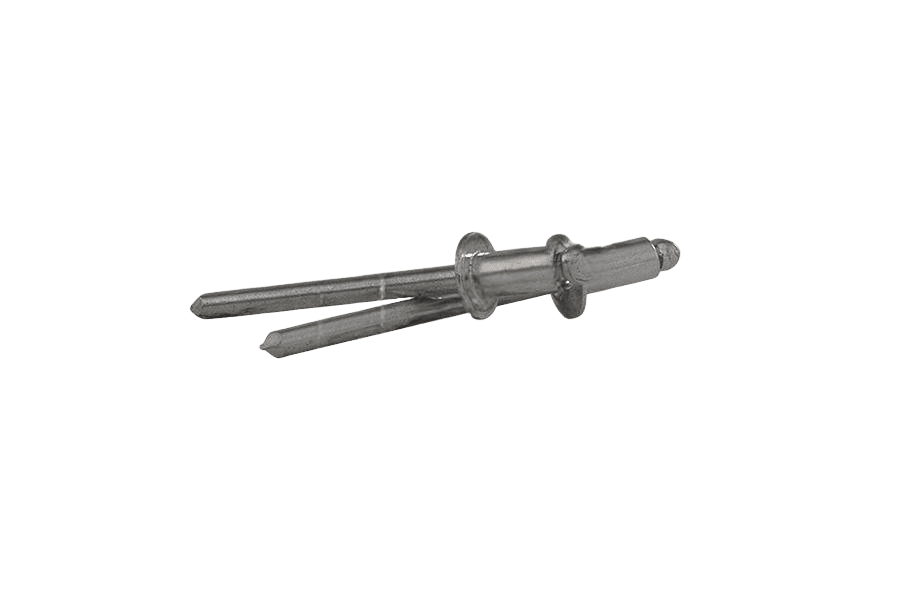

Nit zrywalny z łbem płaskim AN 380, A4/A4
AN 380AN 380
OznaczenieAN 380 · stal nierdzewna A4
- Materiał wyrobu
- stal nierdzewna A4
- Układ rozmiaru
- średnica (mm)
Wybierz rozmiar
średnica × długość11 wariantów normy · 11 w tym wykonaniu| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 6 | 8 | 10 | 12 | 14 | 16 |
|---|---|---|---|---|---|---|
| 3,2 | Rozmiar 3,2, Długość 10: nie ma w normie | Rozmiar 3,2, Długość 12: nie ma w normie | Rozmiar 3,2, Długość 14: nie ma w normie | Rozmiar 3,2, Długość 16: nie ma w normie | ||
| 4 | Rozmiar 4, Długość 14: nie ma w normie | Rozmiar 4, Długość 16: nie ma w normie | ||||
| 4,8 | Rozmiar 4,8, Długość 6: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
AN 380karta katalogowa
karta katalogowaNit zrywalny z łbem płaskim — wymiary i warunki techniczne wg AN 380
Wymiary i warunki techniczne wg AN 380
Karta normy AN 380Wymiary
wszystkie wartości w mm| Ød(nom) | 3 | 3,2 | 4 | 4,8 |
|---|---|---|---|---|
| Ød(max) | 3,08 | 3,28 | 4,08 | 4,88 |
| Ød(min) | 2,85 | 3,05 | 3,85 | 4,65 |
| Ødk(max) | 6,3 | 6,5 | 8 | 9,5 |
| Ødk(min) | 5,8 | 5,8 | 7,5 | 8,5 |
| k(max) | 1 | 1 | 1,3 | 1,4 |
| k(min) | 0,6 | 0,6 | 0,9 | 1,0 |
| Ødmśrednica trzpienia (rdzenia) nitu | 1,75 | 1,95 | 2,65 | 2,85 |
| p(min)minimalna długość trzonu (tulei), od czubka do spodu łba | 26 | 26 | 27 | 28 |
| Ø otworu | 3,1 | 3,3 | 4,1 | 4,9 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Ød(nom)nominalna (zamówieniowa) średnica nitu — trzon/tuleja
- Ød(max), Ød(min) — graniczne wymiary rzeczywistej średnicy trzonu
- Ødk — średnica łba nitu
- k — wysokość łba nitu
- Ø otworu — zalecana średnica otworu montażowego (dane producenta; w celu doboru parametrów osadzania zaleca się wykonanie prób)
Zalecane zakresy łączenia
wszystkie wartości w mm| Ød(nom) | 3 | 3,2 | 4 | 4,8 |
|---|---|---|---|---|
| 6 | 1 – 3 | 1 – 3 | 1 – 2,5 | |
| 8 | 3 – 5 | 3 – 5 | 2,5 – 4,5 | 2 – 4 |
| 10 | 5 – 6,5 | 5 – 6,5 | 4,5 – 6,5 | 4 – 6 |
| 12 | 6,5 – 8,5 | 6 – 8 | 6 – 8 | |
| 13 | 6,5 – 9,5 | |||
| 14 | 8 – 9,5 | |||
| 16 | 10 – 12 | 9,5 – 11 | ||
| 18 | 11 – 13 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Wiersze — nominalna długość nitu l (mm)
- Wartości w tabeli — zalecany zakres grubości łączonego pakietu (zacisk), mm
- Dane producenta; w celu doboru parametrów osadzania zaleca się wykonanie prób
Długość nitu l — tolerancja
wszystkie wartości w mm| l(nom) | l(min) | l(max) |
|---|---|---|
| 6 | 5,8 | 7 |
| 8 | 7,8 | 9 |
| 10 | 9,8 | 11 |
| 12 | 11,8 | 13 |
| 13 | 12,8 | 14 |
| 14 | 13,8 | 15 |
| 16 | 15,8 | 17 |
| 18 | 17,8 | 19 |
| l(nom) | 6 | 8 | 10 | 12 | 13 | 14 | 16 | 18 |
|---|---|---|---|---|---|---|---|---|
| l(min) | 5,8 | 7,8 | 9,8 | 11,8 | 12,8 | 13,8 | 15,8 | 17,8 |
| l(max) | 7 | 9 | 11 | 13 | 14 | 15 | 17 | 19 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- l(nom)nominalna (zamówieniowa) długość nitu
- l(min), l(max) — dopuszczalne graniczne wymiary długości nitu
Własności mechaniczne (min.)
3–4,8| Ød(nom) | Obciążenie ścinające, N | Obciążenie rozciągające, N |
|---|---|---|
| 3 | 1600 | 2000 |
| 3,2 | 1800 | 2500 |
| 4 | 3100 | 3800 |
| 4,8 | 4500 | 6000 |
| Ød(nom) | 3 | 3,2 | 4 | 4,8 |
|---|---|---|---|---|
| Obciążenie ścinające, N | 1600 | 1800 | 3100 | 4500 |
| Obciążenie rozciągające, N | 2000 | 2500 | 3800 | 6000 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Wartości minimalne siły niszczącej w niutonach (N)
- Ød(nom)nominalna średnica nitu
- Dane producenta; w celu doboru elementu oraz parametrów osadzania zaleca się wykonanie prób
Materiał
3 pozycje| Nit (korpus/tuleja) | stal nierdzewna austenityczna (A4) |
|---|---|
| Rdzeń (trzpień) | stal nierdzewna austenityczna (A4) |
| Klasa / materiał | A4/A4 |
Oznaczanie
przykład zapisuPrzykład oznaczania nitu jednostronnego z rdzeniem (zrywalnego), standardowego z łbem płaskim, o średnicy nominalnej dnom = 4 mm i długości nominalnej l = 10 mm, z nitem właściwym ze stali austenitycznej (A4) i z rdzeniem ze stali austenitycznej (A4):
Nit jednostronny AN 380 – 4 x 10 – A4/A4Opis
Nit zrywalny z łbem płaskim wg normy AN 380, ze stali nierdzewnej A4 — odpornej na korozję także w środowisku morskim i chemicznym. Do połączeń nierozłącznych zakładanych przy dostępie tylko z jednej strony.
Dostępny asortyment: w rozmiarach od 3,2 do 4,8 mm i długościach 6–16 mm.
Specyfikacja produktu
4 pozycje| Materiał wyrobu | stal nierdzewna A4 |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | AN 380 |
| Rodzaj | Nit zrywalny z łbem płaskim |
AN 380 · 11 wariantów
