ISO 16582karta katalogowa

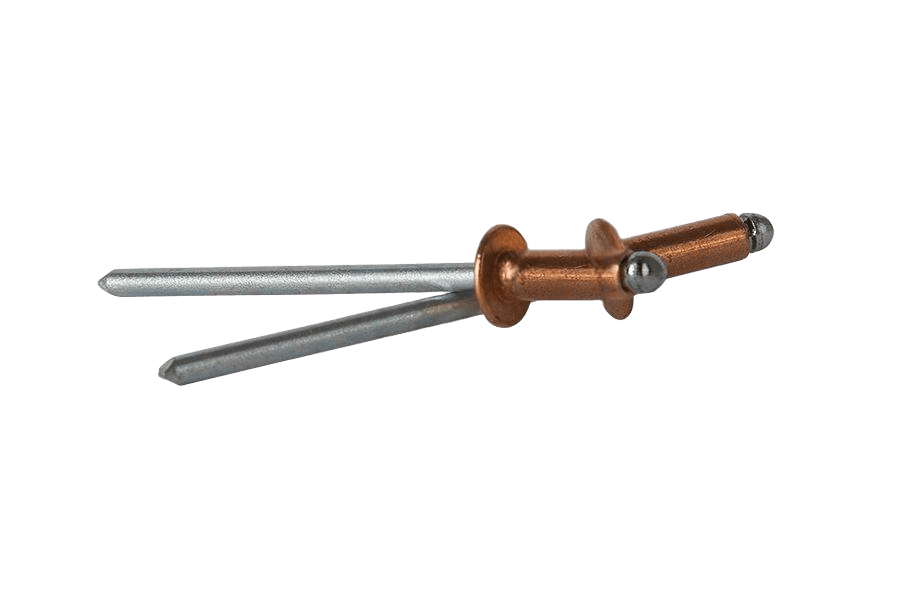

Nit z. łeb płaski
Wymiary i warunki techniczne wg ISO 16582
Wymiary (mm)
| Ød(nom) | 3 | 3,2 | 4 | 4,8 |
|---|---|---|---|---|
| Ødk | 6,3 | 6,7 | 8,4 | 10,1 |
| k(max) | 1,3 | 1,3 | 1,7 | 2 |
| dm | 2 | 2 | 2,45 | 2,95 |
| p(min) | 25 | 25 | 27 | 27 |
Ød — średnica nominalna nituØdk — średnica łbak — wysokość łbadm — średnica trzpienia zrywanego (rdzenia)p — długość trzpienia zrywanego
Zalecane zakresy chwytu (mm)
| l(nom) | 3 | 4 | 4,8 |
|---|---|---|---|
| 5 | 0,5-2 | 1-2,5 | |
| 6 | 2-3 | 2,5-3 | |
| 8 | 3-5 | 3,5-5 | 2,5-4 |
| 10 | 5-7 | 5-7 | 4-6 |
| 12 | 7-9 | 7-8,5 | 6-8 |
| 14 | 9-11 | 8,5-10 | 8-10 |
| 16 | 10-12,5 | 10-12 | |
| 18 | 12-14 | ||
| 20 | 14-16 |
Nagłówki kolumn (3 / 4 / 4,8) — średnica nominalna nitu Ød [mm]Wiersze — długość nominalna nitu l [mm] (l nom. = l min.); l(max) = l(nom) + 1Wartości — zalecany zakres grubości łączonego pakietu (chwyt) [mm]— nit o tej kombinacji Ød × l nie występuje
Zalecana średnica otworu przejściowego Ødh1 (mm)
| Ødnom | 3 | 3,2 | 4 | 4,8 |
|---|---|---|---|---|
| min. | 3,1 | 3,3 | 4,1 | 4,9 |
| max. | 3,2 | 3,4 | 4,2 | 5,0 |
Ødnom — średnica nominalna nituØdh1 — średnica otworu przejściowego (min. / max.)a — powiększony otwór przejściowy: dla ułatwienia montażu tylko element od strony dostępu może mieć otwór większy niż w tabeli (może to zmniejszyć obciążenie ścinające i rozciągające)
Otwór przejściowy

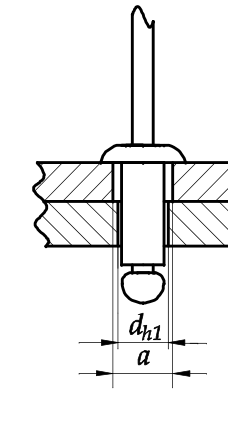

Ødh1 — otwór przejściowy, a — otwór powiększony (tylko od strony dostępu)
Materiał i wykonanie
| Korpus nitu | stop miedzi (Cu) |
|---|---|
| Trzpień (rdzeń) zrywany | stal (St) lub brąz (Br) |
| Wykonanie | materiał wg uznania producenta |
Oznaczanie
Przykład oznaczania nita jednostronnego z trzpieniem otwartym, rdzeniem ciągniętym zrywanym i łbem wystającym, o średnicy nominalnej d = 4 mm i długości nominalnej l = 12 mm, z korpusem z miedzi (Cu) i rdzeniem stalowym (St):
Nit jednostronny ISO 16582 – 4 x 12 – Cu/St
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | ISO 16582 |
| Rodzaj | Nit z. łeb płaski |
| Klasa / materiał | Cu/St |
| Układ rozmiaru | średnica (mm) |
| Napęd | zac. 8,0-10,0; wiertło 4,90 |
