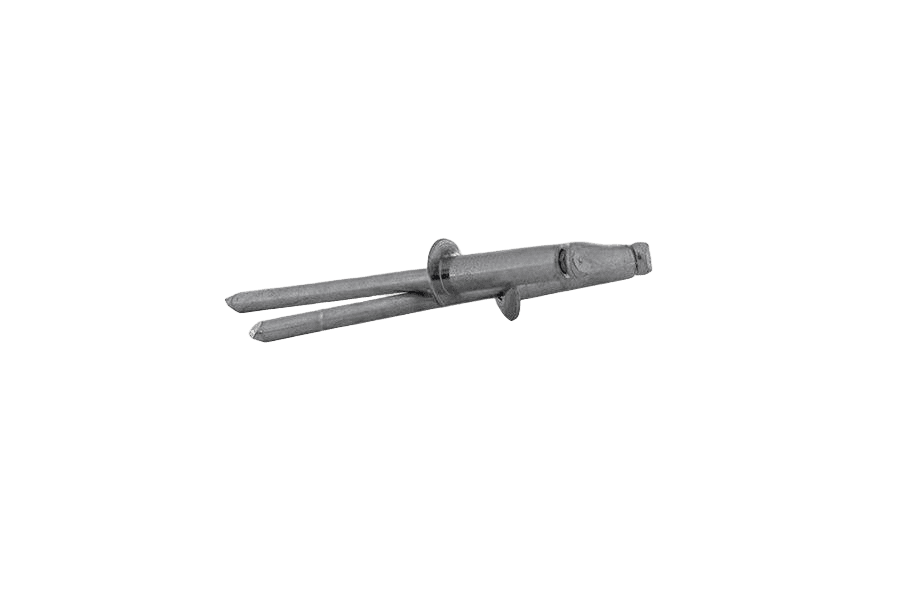

ISO 15979karta katalogowa
Nit z. łeb płaski
Wymiary i warunki techniczne wg ISO 15979
Wymiary (mm)
| Ø d(nom) | 2,4 | 3 | 3,2 | 4 | 4,8 | 5 | 6 | 6,4 |
|---|---|---|---|---|---|---|---|---|
| Ø dk | 5 | 6,3 | 6,7 | 8,4 | 10,1 | 10,5 | 12,6 | 13,4 |
| k(max) | 1 | 1,3 | 1,3 | 1,7 | 2 | 2,1 | 2,5 | 2,7 |
| dm | 1,5 | 2,15 | 2,15 | 2,8 | 3,5 | 3,5 | 3,7* | 4 |
| p(min) | 25 | 25 | 25 | 27 | 27 | 27 | 27 | 27 |
Ø dk — średnica łbak(max) — wysokość łbadm — średnica trzpienia po zerwaniup(min) — minimalna długość trzpienia wystającego poza łeb (do zamocowania w narzędziu)l — długość nominalna nitu: patrz oś „Długość” produktu* — wymiar nie ujęty w normie
Zalecane zakresy łączenia (mm)
| Ø d(nom) | 2,4 | 3 | 3,2 | 4 | 4,8 | 5 | 6 | 6,4 |
|---|---|---|---|---|---|---|---|---|
| l = 6–7 | 0,5-3,5 | 0,5-3 | 0,5-3 | 1-3 | ||||
| l = 8–9 | 3,5-5,5 | 3-5 | 3-5 | 3-5 | 2,5-4 | 2,5-4 | ||
| l = 10–11 | 5-6,5 | 5-6,5 | 5-6,5 | 4-6 | 4-6 | 3-4 | 3-4 | |
| l = 12–13 | 5,5-9,5 | 6,5-8 | 6,5-8 | 6,5-9 | 4-6 | 4-6 | ||
| l = 14* | 8-10 | 8,5-10,5 | 8-10 | 8-10 | 8-10 | |||
| l = 15* | 6-9 | |||||||
| l = 16–17 | 8-12 | 8-12 | 9-12 | 8-11 | 8-11 | 6-10 | 6-9 | |
| l = 18* | 12-14 | 12,5-14 | 11-13 | 11-13 | 9-12 | 9-12 | ||
| l = 20–21 | 12-16 | 12-16 | 12-16 | 11-15 | 11-15 | 10-14 | 9-13 | |
| l = 21* | 14-16 | |||||||
| l = 22* | 12-15 | |||||||
| l = 24* | 16-19 | |||||||
| l = 25–26 | 15-19,5 | 15-19,5 | 14-19 | 13-19 | ||||
| l = 30–31 | 16-25 | 19,5-25 | 19,5-25 | 19-24 | 19-24 | |||
| l = 35* | 25-30 | 25-30 | ||||||
| l = 40* | 30-34 | |||||||
| l = 45* | 34-39 |
l — para wartości w wierszu to długość nominalna (=min.) i długość maks.; dla wierszy oznaczonych * podano tylko jedną wartość l (długość nieujęta w normie)* — wymiar (długość) nie ujęty w normie„—” = wartość niejednoznaczna w źródłowym PDF, pominięta zamiast zgadywania — patrz reviewNotes
Średnice otworów przejściowych

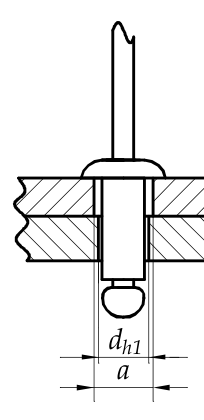

a — powiększony otwór przejściowy (strona dostępna)
Średnice otworów przejściowych (mm)
| Ø d(nom) | 2,4 | 3 | 3,2 | 4 | 4,8 | 5 | 6 | 6,4 |
|---|---|---|---|---|---|---|---|---|
| Ø dh1(min) | 2,5 | 3,1 | 3,3 | 4,1 | 4,9 | 5,1 | 6,1 | 6,5 |
| Ø dh1(max) | 2,6 | 3,2 | 3,4 | 4,2 | 5,0 | 5,2 | 6,2 | 6,6 |
Ø dh1 — średnica otworu przejściowego w łączonym elemenciea — powiększony otwór przejściowy (dopuszczalny tylko w elemencie od strony dostępnej podczas montażu)
Oznaczanie
W razie konieczności, w celu ułatwienia montażu, tylko łączony element znajdujący się z dostępnej strony może mieć otwór przejściowy większy, niż podano w tabeli. Może to także zmniejszyć obciążenie ścinające i rozciągające.
Materiał
| Nit (korpus) | stal (St) |
|---|---|
| Rdzeń (trzpień zrywalny) | stal (St) |
| Uwaga | Materiał wg uznania producenta. |
Przykład oznaczania: nit jednostronny z trzpieniem otwartym z rdzeniem ciągnietym zrywanym i z łbem wystającym, o średnicy nominalnej d = 4 mm i długości nominalnej l = 12 mm, z nitem właściwym ze stali (St) z rdzeniem stalowym (St):
Nit jednostronny ISO 15979 – 4 x 12 – St/St.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | ISO 15979 |
| Rodzaj | Nit z. łeb płaski |
| Klasa / materiał | St/St |
| Układ rozmiaru | średnica (mm) |
| Napęd | zac. 34,0-39,0; wiertło 5,10 |
