Nit zrywalny z łbem powiększonym AN 382, aluminium/aluminium
AN 382AN 382
Zdjęcie 1 z 2
OznaczenieAN 382 · aluminium
Opis

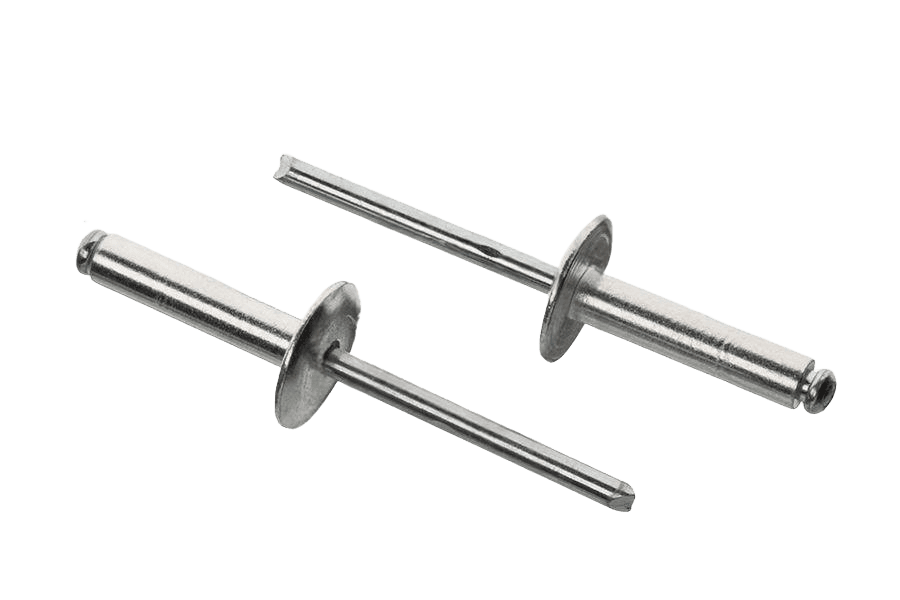

Nit zrywalny z łbem powiększonym wg normy AN 382. Do połączeń nierozłącznych zakładanych przy dostępie tylko z jednej strony.
Dostępny asortyment: w długościach 16–24 mm.
Dane techniczne
3 warianty| Materiał wyrobu | aluminium |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | AN 382 |
| Rodzaj | Nit zrywalny z łbem powiększonym |
| Klasa / materiał | Al/Al |
| Średnica zewnętrzna | 14 |
| Rozmiar | 4,8 |
| Ilość w opakowaniu | 250 szt |
| Waga opakowania | 480 g |
| Waga 1 szt | 1,92 g |
AN 382karta katalogowa
karta katalogowaNit zrywalny z łbem powiększonym — wymiary i warunki techniczne wg AN 382
Wymiary i warunki techniczne wg AN 382
Karta normy AN 382Wymiary
wszystkie wartości w mm| Ød(nom) | 4,8 |
|---|---|
| Ødkśrednica łba (powiększonego) nitu | 14,3 |
| k(max)wysokość łba nitu | 1,8 |
| Ødmśrednica trzpienia (rdzenia) nitu | 2,9 |
| p(min)minimalna długość trzonu (tulei) nitu, mierzona od czubka do spodu łba | 25 |
| Ø otworu | 4,9 |
- Ød(nom)nominalna średnica nitu (rozmiar zamówieniowy, trzon/tuleja)
- Ø otworu — zalecana średnica otworu montażowego (dane producenta; przed zastosowaniem zaleca się wykonanie prób osadzania)
Zalecane zakresy łączenia
wszystkie wartości w mm| l | Zacisk (grubość łączonego pakietu) |
|---|---|
| 10 | 4-6 |
| 12 | 6-8 |
| 14 | 8-10 |
| 16 | 10-12 |
| 18 | 12-14 |
| 21 | 14-17 |
| 24 | 17-20 |
| l | 10 | 12 | 14 | 16 | 18 | 21 | 24 |
|---|---|---|---|---|---|---|---|
| Zacisk (grubość łączonego pakietu) | 4-6 | 6-8 | 8-10 | 10-12 | 12-14 | 14-17 | 17-20 |
Kolumna 16 odpowiada wybranemu wariantowi Nit zrywalny z łbem powiększonym AN 382 4,8x16x14, aluminium/aluminium.
- lnominalna długość nitu, patrz tabela „Wymiary”
- Wartości w tabeli — zalecany zakres grubości łączonego pakietu (zacisk), mm; dane producenta, przed zastosowaniem zaleca się wykonanie prób osadzania
Materiał
2 pozycje| Nit (tuleja) | stop aluminium Al |
|---|---|
| Rdzeń (trzpień) | stop aluminium Al |
Oznaczanie
przykład zapisuPrzykład oznaczania nitu jednostronnego z rdzeniem (zrywalnego), standardowego z łbem płaskim powiększonym, o średnicy nominalnej dnom = 4,8 mm i długości nominalnej l = 10 mm, z nitem właściwym ze stopu aluminium Al i z rdzeniem ze stopu aluminium Al:
Nit jednostronny AN 382 – 4,8 x 10 – Al/Al
