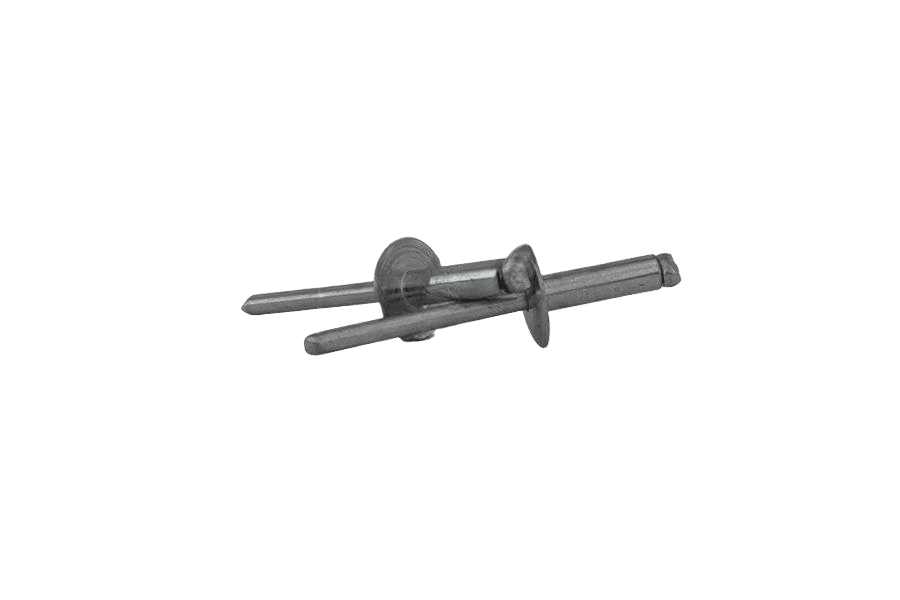

Nit zrywalny z łbem powiększonym AN 384, stal/stal
AN 384AN 384
OznaczenieAN 384 · stal
- Materiał wyrobu
- stal
- Układ rozmiaru
- średnica (mm)
Wybierz rozmiar
średnica × długość12 wariantów normy · 12 w tym wykonaniuDługość 10–20 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 10 | 12 | 14 | 16 | 18 | 20 | 21 | 24 | 25 | 30 |
|---|---|---|---|---|---|---|---|---|---|---|
| 4,8 | Rozmiar 4,8, Długość 20: nie ma w normie | Rozmiar 4,8, Długość 25: nie ma w normie | ||||||||
| 6,4 | Rozmiar 6,4, Długość 10: nie ma w normie | Rozmiar 6,4, Długość 12: nie ma w normie | Rozmiar 6,4, Długość 14: nie ma w normie | Rozmiar 6,4, Długość 18: nie ma w normie | Rozmiar 6,4, Długość 21: nie ma w normie | Rozmiar 6,4, Długość 24: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
AN 384karta katalogowa
karta katalogowaNit zrywalny z łbem powiększonym — wymiary i warunki techniczne wg AN 384
Wymiary i warunki techniczne wg AN 384
Karta normy AN 384Wymiary
wszystkie wartości w mm| Ød(nom) | 4,8 | 6,4 |
|---|---|---|
| Ødkśrednica łba (powiększonego) nitu | 14 | 19 |
| k(max)wysokość łba nitu | 1,8 | 2,5 |
| Ødmśrednica trzpienia (rdzenia) nitu | 2,9 | 3,8 |
| p(min)minimalna długość trzpienia (rdzenia), od czubka do spodu łba | 25 | 32 |
| Ø otworu | 4,9 | 6,5 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Ød(nom)nominalna średnica nitu (rozmiar zamówieniowy, trzon/tuleja)
- Ø otworu — zalecana średnica otworu montażowego (dane producenta; w celu doboru parametrów osadzania zaleca się wykonanie prób)
Zalecane zakresy łączenia
wszystkie wartości w mm| Ød(nom) | 4,8 | 6,4 |
|---|---|---|
| 10 | 3-6 | 3-4 |
| 12 | 6-8 | 4-6 |
| 14 | 8-10 | 6-8 |
| 16 | 10-12 | 7-9 |
| 18 | 12-14 | 9-11 |
| 20 | 9-11 | |
| 21 | 14-16 | |
| 24 | 16-18 | |
| 25 | 13-18 | |
| 30 | 23-25 | 18-23 |
| 35 | 23-28 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Wiersze — nominalna długość nitu l (mm)
- Wartości w tabeli — zalecany zakres grubości łączonego pakietu (zacisk), mm; dane producenta, przed zastosowaniem zaleca się wykonanie prób osadzania
Materiał
2 pozycje| Nit (tuleja) | stal, ocynk galwaniczny biały (St) |
|---|---|
| Rdzeń (trzpień) | stal, ocynk galwaniczny biały (St) |
Oznaczanie
przykład zapisuPrzykład oznaczania nitu jednostronnego z rdzeniem (zrywalnego), standardowego z łbem płaskim powiększonym, o średnicy nominalnej dnom = 4,8 mm i długości nominalnej l = 10 mm, z nitem właściwym ze stali ocynkowanej St i rdzeniem ze stali ocynkowanej St:
Nit jednostronny AN 384 – 4,8 x 10 – St/StOpis
Nit zrywalny z łbem powiększonym wg normy AN 384. Do połączeń nierozłącznych zakładanych przy dostępie tylko z jednej strony.
Dostępny asortyment: w rozmiarach od 4,8 do 6,4 mm i długościach 10–30 mm.
Specyfikacja produktu
4 pozycje| Materiał wyrobu | stal |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | AN 384 |
| Rodzaj | Nit zrywalny z łbem powiększonym |
AN 384 · 12 wariantów
