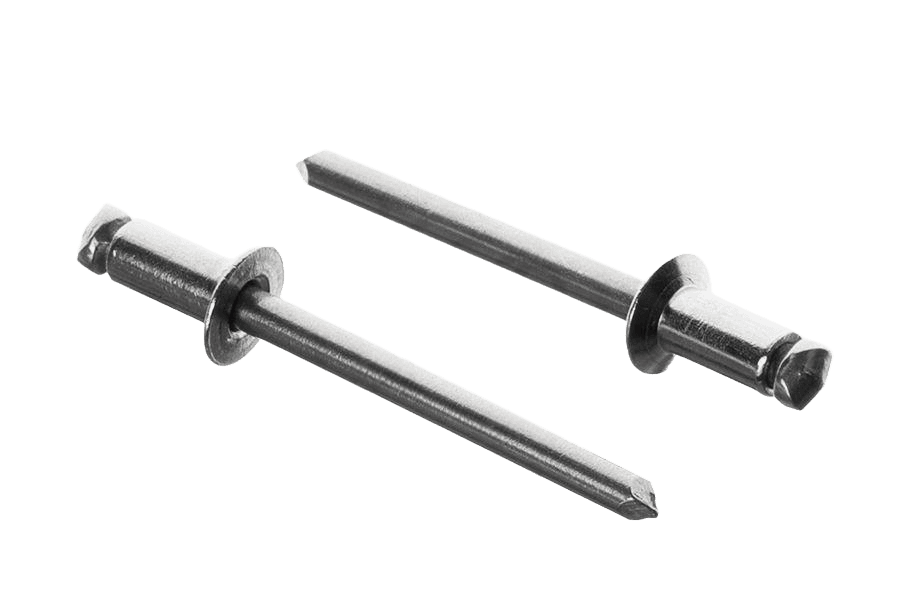

Nit z. łeb stożk.
Wymiary i warunki techniczne wg ISO 15984
Wymiary (mm)
| Ød(nom) | 3 | 3,2 | 4 | 4,8 | 5 |
|---|---|---|---|---|---|
| Ødk | 6,3 | 6,7 | 8,4 | 10,1 | 10,5 |
| k(max) | 1,3 | 1,3 | 1,7 | 2 | 2,1 |
| Ødm | 2,05 | 2,15 | 2,75 | 3,2 | 3,25 |
| p(min) | 25 | 25 | 25 | 27 | 27 |
Zalecane zakresy łączenia (mm)
| l(nom.=min.) | 6 | 8 | 10 | 12 | 14 | 16 | 18 |
|---|---|---|---|---|---|---|---|
| l(max) | 7 | 9 | 11 | 13 | 15 | 17 | 19 |
| zakres łączenia (1) | 1,5–3 | 3–5 | 5–6,5 | 6,5–8,5 | 8,5–10,5 | 10,5–12,5 | |
| zakres łączenia (2) | 1–2,5 | 2,5–4,5 | 4,5–6,5 | 6,5–8,5 | 8,5–10 | 10–12 | |
| zakres łączenia (3) | 2,5–4 | 4–6 | 6–8 | 8–11 | 11–13 |
Średnice otworów przejściowych (mm)
| Ødnom | 3 | 3,2 | 4 | 4,8 | 5 |
|---|---|---|---|---|---|
| Ødh1(min) | 3,1 | 3,3 | 4,1 | 4,9 | 5,1 |
| Ødh1(max) | 3,2 | 3,4 | 4,2 | 5,0 | 5,2 |
Otwór przejściowy

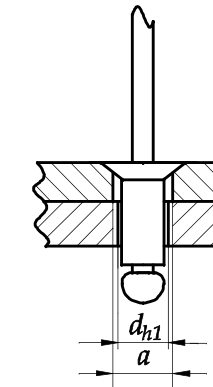

Przekrój połączenia; Ødh1 — otwór przejściowy, a — powiększony otwór przejściowy (ułatwia montaż)
Oznaczanie
W razie konieczności, w celu ułatwienia montażu, tylko łączony element znajdujący się z dostępnej strony może mieć otwór przejściowy większy, niż podano w tabeli. Może to także zmniejszyć obciążenie ścinające i rozciągające.
Materiał
| Nit (korpus) | stal nierdzewna (A2) |
|---|---|
| Rdzeń (trzpień) | stal nierdzewna (A2) |
| Wykonanie | materiał wg uznania producenta |
Przykład oznaczania nitu jednostronnego z trzpieniem otwartym, rdzeniem ciągniętym zrywanym i z łbem wpuszczanym, o średnicy nominalnej d = 4 mm i długości nominalnej l = 12 mm, z korpusem ze stali austenitycznej (A2) i rdzeniem ze stali austenitycznej (A2):
Nit jednostronny ISO 15984 – 4 x 12 – A2/A2
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | ISO 15984 |
| Rodzaj | Nit z. łeb stożk. |
| Klasa / materiał | A2/A2 |
| Układ rozmiaru | średnica (mm) |
| Napęd | zac. 1,5-3,5; wiertło 3,30 |
