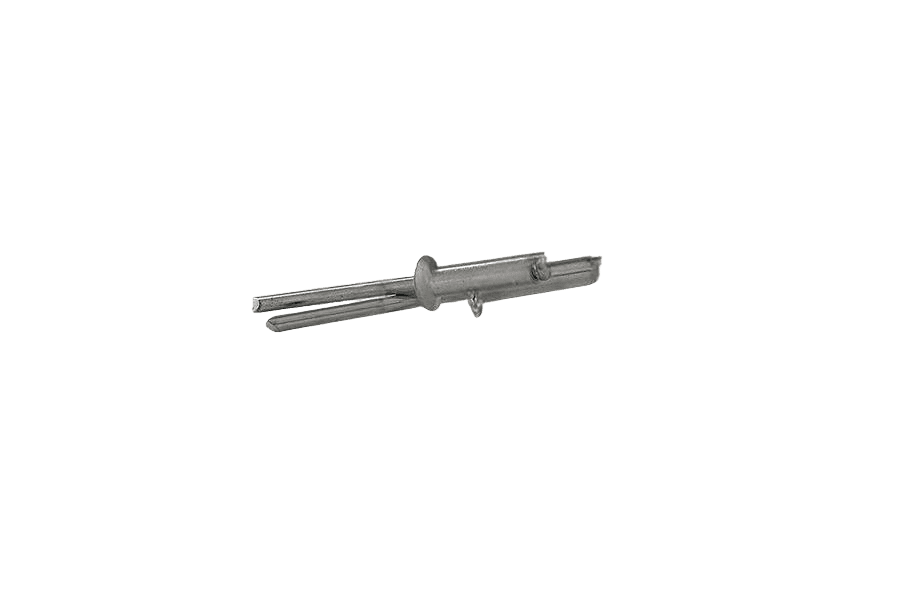

Nit zrywalny z łbem stożkowym ISO 15978, aluminium/stal
ISO 15978ISO 15978
OznaczenieISO 15978 · aluminium
- Materiał wyrobu
- aluminium
- Układ rozmiaru
- średnica (mm)
Wybierz rozmiar
średnica × długość33 warianty normy · 33 w tym wykonaniuDługość 6–16 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 25 |
|---|---|---|---|---|---|---|---|---|---|
| 3 | Rozmiar 3, Długość 16: nie ma w normie | Rozmiar 3, Długość 18: nie ma w normie | Rozmiar 3, Długość 20: nie ma w normie | Rozmiar 3, Długość 25: nie ma w normie | |||||
| 3,2 | Rozmiar 3,2, Długość 16: nie ma w normie | Rozmiar 3,2, Długość 20: nie ma w normie | Rozmiar 3,2, Długość 25: nie ma w normie | ||||||
| 4 | Rozmiar 4, Długość 6: nie ma w normie | Rozmiar 4, Długość 25: nie ma w normie | |||||||
| 4,8 | Rozmiar 4,8, Długość 6: nie ma w normie | Rozmiar 4,8, Długość 25: nie ma w normie | |||||||
| 5 | Rozmiar 5, Długość 6: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
ISO 15978karta katalogowa
karta katalogowaNit zrywalny z łbem stożkowym — wymiary i warunki techniczne wg ISO 15978
Wymiary i warunki techniczne wg ISO 15978
Karta normy ISO 15978Wymiary
wszystkie wartości w mm| Ød(nom) | Ødk | k(max) | dm | p(min) |
|---|---|---|---|---|
| 2,4 | 5 | 1 | 1,55 | 25 |
| 3 | 6,3 | 1,3 | 2 | 25 |
| 3,2 | 6,7 | 1,3 | 2 | 25 |
| 4 | 8,4 | 1,7 | 2,45 | 27 |
| 4,8 | 10,1 | 2 | 2,95 | 27 |
| 5 | 10,5 | 2,1 | 2,95 | 27 |
- Ødk
- średnica łba
- k(max)
- wysokość łba
- dm
- średnica trzpienia po zerwaniu
- p(min)
- minimalna długość trzpienia wystającego poza łeb (do zamocowania w narzędziu)
| Ød(nom) | 2,4 | 3 | 3,2 | 4 | 4,8 | 5 |
|---|---|---|---|---|---|---|
| Ødkśrednica łba | 5 | 6,3 | 6,7 | 8,4 | 10,1 | 10,5 |
| k(max)wysokość łba | 1 | 1,3 | 1,3 | 1,7 | 2 | 2,1 |
| dmśrednica trzpienia po zerwaniu | 1,55 | 2 | 2 | 2,45 | 2,95 | 2,95 |
| p(min)minimalna długość trzpienia wystającego poza łeb (do zamocowania w narzędziu) | 25 | 25 | 25 | 27 | 27 | 27 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- l — długość nominalna nitu: patrz oś „Długość” produktu
Zalecane zakresy łączenia
wszystkie wartości w mm| Ød(nom) | 2,4 | 3 | 3,2 | 4 | 4,8 | 5 |
|---|---|---|---|---|---|---|
| l = 6–7 | 2-4 | 2-3,5 | 2-3,5 | |||
| l = 8–9 | 4-6 | 3,5-5 | 3,5-5 | 2-5 | 2,5-4 | 2,5-4 |
| l = 10–11 | 6-8 | 5-7 | 5-7 | 5-6,5 | 4-6 | 4-6 |
| l = 12–13 | 8-9,5 | 7-9 | 7-9 | 6,5-8,5 | 6-8 | 6-8 |
| l = 14* | 9-12 | 9-11 | 8,5-10,5 | 8-10 | 8-10 | |
| l = 16–17 | 9-13 | 9-13 | 8,5-12,5 | 8-12 | 8-12 | |
| l = 18* | 11-13 | 12,4-14,5 | 12-14 | 12-14 | ||
| l = 20–21 | 13-17 | 13-17 | 12,5-16,5 | 12-15 | 12-15 | |
| l = 25–26 | 17-22 | 17-22 | 16,5-21 | 15-20 | 15-20 | |
| l = 30–31 | 20-25 | 20-25 | ||||
| l = 35* |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- l — para wartości w wierszu to długość nominalna (=min.) i długość maks.; dla wierszy oznaczonych * podano tylko jedną wartość l (długość nieujęta w normie)
- * — wymiar (długość) nie ujęty w normie
- „—” = wartość niejednoznaczna w źródłowym PDF, pominięta zamiast zgadywania — patrz reviewNotes

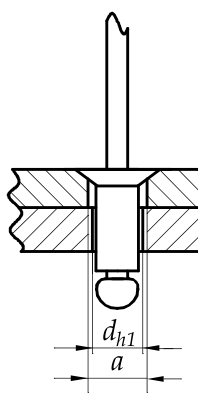

Średnice otworów przejściowych
wszystkie wartości w mm| Ød(nom) | Ødh1(min) | Ødh1(max) |
|---|---|---|
| 2,4 | 2,5 | 2,6 |
| 3 | 3,1 | 3,2 |
| 3,2 | 3,3 | 3,4 |
| 4 | 4,1 | 4,2 |
| 4,8 | 4,9 | 5,0 |
| 5 | 5,1 | 5,2 |
- Ødh1(min)
- minimalna średnica otworu przejściowego w łączonym elemencie
- Ødh1(max)
- maksymalna średnica otworu przejściowego w łączonym elemencie
| Ød(nom) | 2,4 | 3 | 3,2 | 4 | 4,8 | 5 |
|---|---|---|---|---|---|---|
| Ødh1(min)minimalna średnica otworu przejściowego w łączonym elemencie | 2,5 | 3,1 | 3,3 | 4,1 | 4,9 | 5,1 |
| Ødh1(max)maksymalna średnica otworu przejściowego w łączonym elemencie | 2,6 | 3,2 | 3,4 | 4,2 | 5,0 | 5,2 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- a — powiększony otwór przejściowy (dopuszczalny tylko w elemencie od strony dostępnej podczas montażu)
Uwagi
W razie konieczności, w celu ułatwienia montażu, tylko łączony element znajdujący się z dostępnej strony może mieć otwór przejściowy większy, niż podano w tabeli. To może także zmniejszyć obciążenie ścinające i rozciągające.
Materiał
3 pozycje| Nit (korpus) | stop aluminium (AlA) |
|---|---|
| Rdzeń (trzpień zrywalny) | stal (St) |
| Uwaga | Materiał wg uznania producenta. |
Oznaczanie
przykład zapisuPrzykład oznaczania nita jednostronnego z trzpieniem otwartym z rdzeniem ciągniętym zrywanym i z łbem wpuszczanym, o średnicy nominalnej d = 4 mm i długości nominalnej l = 12 mm, z nitem właściwym ze stopu aluminium (AlA) z rdzeniem stalowym (St):
Nit jednostronny ISO 15978 – 4 x 12 – AlA/StOpis
Nit zrywalny z łbem stożkowym wg normy ISO 15978. Do połączeń nierozłącznych zakładanych przy dostępie tylko z jednej strony.
Dostępny asortyment: w rozmiarach od 3 do 5 mm i długościach 6–25 mm.
Specyfikacja produktu
4 pozycje| Materiał wyrobu | aluminium |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | ISO 15978 |
| Rodzaj | Nit zrywalny z łbem stożkowym |
ISO 15978 · 33 warianty
