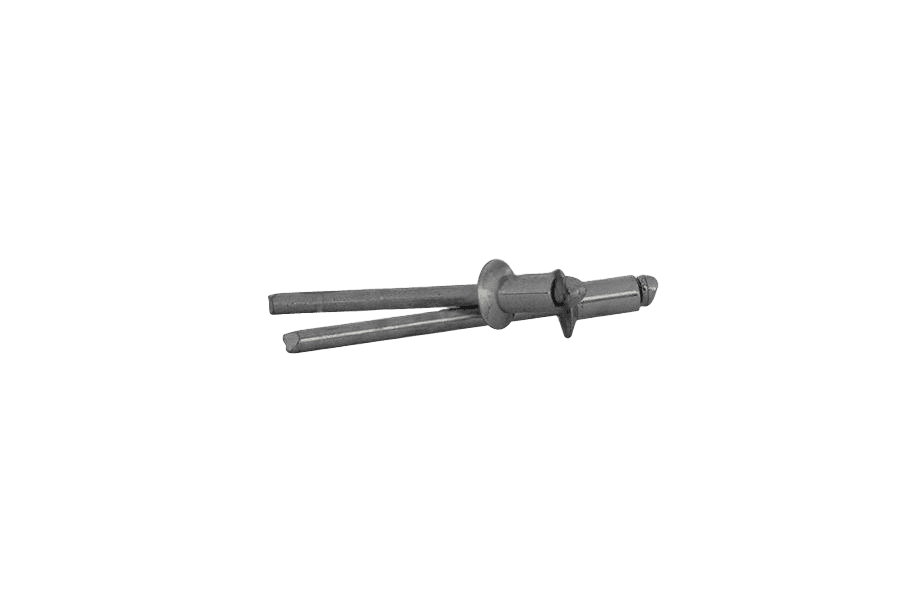

Nit zrywalny z łbem stożkowym ISO 15980, stal/stal
ISO 15980ISO 15980
OznaczenieISO 15980 · stal
- Materiał wyrobu
- stal
- Układ rozmiaru
- średnica (mm)
Wybierz rozmiar
średnica × długość11 wariantów normy · 11 w tym wykonaniu| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 8 | 10 | 12 | 14 |
|---|---|---|---|---|
| 3 | Rozmiar 3, Długość 12: nie ma w normie | Rozmiar 3, Długość 14: nie ma w normie | ||
| 3,2 | Rozmiar 3,2, Długość 12: nie ma w normie | Rozmiar 3,2, Długość 14: nie ma w normie | ||
| 4 | Rozmiar 4, Długość 14: nie ma w normie | |||
| 4,8 |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
ISO 15980karta katalogowa
karta katalogowaNit zrywalny z łbem stożkowym — wymiary i warunki techniczne wg ISO 15980
Wymiary i warunki techniczne wg ISO 15980
Karta normy ISO 15980Wymiary
wszystkie wartości w mm| Ød(nom) | 3 | 3,2 | 4 | 4,8 |
|---|---|---|---|---|
| Ødkśrednica łba | 6,3 | 6,7 | 8,4 | 10,1 |
| k(max)wysokość łba (stożkowego, kąt 120°) | 1,3 | 1,3 | 1,7 | 2 |
| dmśrednica trzpienia po zerwaniu | 2,15 | 2,15 | 2,8 | 3,5 |
| p(min)minimalna długość trzpienia wystającego poza łeb (do zamocowania w narzędziu) | 25 | 25 | 27 | 27 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- l — długość nominalna nitu: patrz oś „Długość” produktu
Zalecane zakresy łączenia
wszystkie wartości w mm| Ød(nom) | 3 | 3,2 | 4 | 4,8 |
|---|---|---|---|---|
| l = 6–7 | 1,5-3 | 1,5-3 | 2-3 | |
| l = 8–9 | 3-5 | 3-5 | 3-5 | 2,5-4 |
| l = 10–11 | 5-6,5 | 5-6,5 | 5-6,5 | 4-6 |
| l = 12–13 | 6,5-8 | 6,5-8 | 6,5-8 | 6-8 |
| l = 14* | 8-10 | |||
| l = 16–17 | 8-12 | 8-12 | 8-12 | 8-11 |
| l = 20–21 | 12-16 | 12-16 | 12-16 | 11-15 |
| l = 25–26 | 15-19,5 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Zalecany zakres łączenia to dopuszczalna łączna grubość łączonych elementów (mm)
- l — para wartości w etykiecie wiersza to długość nominalna (=min.) i długość maks.; dla wiersza oznaczonego * podano tylko jedną wartość l
- * — długość nieujęta w normie ISO 15980
- Karta źródłowa podaje 3 nieopisane kolumny zakresów dla 4 średnic — przypisanie kolumn do średnic odtworzono (patrz uwagi recenzenta); różnica dotyczy wyłącznie długości l = 6–7, poniżej najkrótszej oferowanej długości (8)

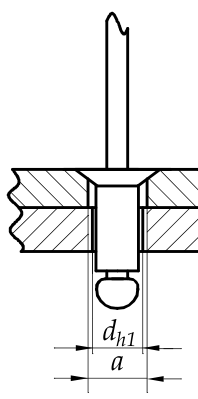

Średnice otworów przejściowych
wszystkie wartości w mm| Ød(nom) | Ødh1(min) | Ødh1(max) |
|---|---|---|
| 3 | 3,1 | 3,2 |
| 3,2 | 3,3 | 3,4 |
| 4 | 4,1 | 4,2 |
| 4,8 | 4,9 | 5,0 |
- Ødh1(min)
- minimalna średnica otworu przejściowego w łączonym elemencie
- Ødh1(max)
- maksymalna średnica otworu przejściowego w łączonym elemencie
| Ød(nom) | 3 | 3,2 | 4 | 4,8 |
|---|---|---|---|---|
| Ødh1(min)minimalna średnica otworu przejściowego w łączonym elemencie | 3,1 | 3,3 | 4,1 | 4,9 |
| Ødh1(max)maksymalna średnica otworu przejściowego w łączonym elemencie | 3,2 | 3,4 | 4,2 | 5,0 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- a — powiększony otwór przejściowy (dopuszczalny tylko w elemencie od strony dostępnej podczas montażu)
Uwagi
W razie konieczności, w celu ułatwienia montażu, tylko łączony element znajdujący się z dostępnej strony może mieć otwór przejściowy większy, niż podano w tabeli. Może to także zmniejszyć obciążenie ścinające i rozciągające.
Materiał
3 pozycje| Nit (korpus) | stal (St) |
|---|---|
| Rdzeń (trzpień zrywalny) | stal (St) |
| Uwaga | Materiał wg uznania producenta. |
Oznaczanie
przykład zapisuPrzykład oznaczania nita jednostronnego z trzpieniem otwartym z rdzeniem ciągniętym zrywanym i z łbem wpuszczanym, o średnicy nominalnej d = 4 mm i długości nominalnej l = 12 mm, z nitem właściwym ze stali (St) z rdzeniem stalowym (St):
Nit jednostronny ISO 15980 – 4 x 12 – St/StOpis
Nit zrywalny z łbem stożkowym wg normy ISO 15980. Do połączeń nierozłącznych zakładanych przy dostępie tylko z jednej strony.
Dostępny asortyment: w rozmiarach od 3 do 4,8 mm i długościach 8–14 mm.
Specyfikacja produktu
4 pozycje| Materiał wyrobu | stal |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | ISO 15980 |
| Rodzaj | Nit zrywalny z łbem stożkowym |
ISO 15980 · 11 wariantów
