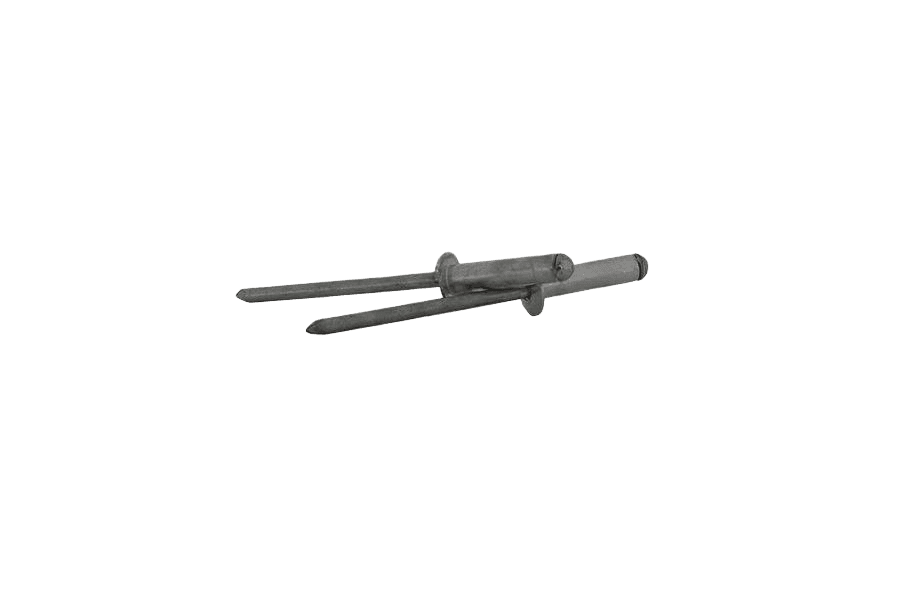

Nit zrywalny Multigrip z łbem płaskim AN 389, aluminium/stal
AN 389AN 389
OznaczenieAN 389 · aluminium
- Materiał wyrobu
- aluminium
- Układ rozmiaru
- średnica (mm)
Wybierz rozmiar
średnica × długość9 wariantów normy · 9 w tym wykonaniuDługość 9,5–16 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 9,5 | 10,5 | 11 | 12,5 | 15 | 16 | 16,5 | 20 | 24,5 |
|---|---|---|---|---|---|---|---|---|---|
| 3,2 | Rozmiar 3,2, Długość 9,5: nie ma w normie | Rozmiar 3,2, Długość 10,5: nie ma w normie | Rozmiar 3,2, Długość 12,5: nie ma w normie | Rozmiar 3,2, Długość 15: nie ma w normie | Rozmiar 3,2, Długość 16: nie ma w normie | Rozmiar 3,2, Długość 16,5: nie ma w normie | Rozmiar 3,2, Długość 20: nie ma w normie | Rozmiar 3,2, Długość 24,5: nie ma w normie | |
| 4 | Rozmiar 4, Długość 10,5: nie ma w normie | Rozmiar 4, Długość 11: nie ma w normie | Rozmiar 4, Długość 15: nie ma w normie | Rozmiar 4, Długość 16: nie ma w normie | Rozmiar 4, Długość 20: nie ma w normie | Rozmiar 4, Długość 24,5: nie ma w normie | |||
| 4,8 | Rozmiar 4,8, Długość 9,5: nie ma w normie | Rozmiar 4,8, Długość 11: nie ma w normie | Rozmiar 4,8, Długość 12,5: nie ma w normie | Rozmiar 4,8, Długość 16,5: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
AN 389karta katalogowa
karta katalogowaNit zrywalny Multigrip z łbem płaskim AN 389, aluminium/stal — wymiary i warunki techniczne wg AN 389
Wymiary i warunki techniczne wg AN 389
Karta normy AN 389Wymiary
wszystkie wartości w mm| Ød(nom) | 3,2 | 4 | 4,8 |
|---|---|---|---|
| Ødkśrednica łba nitu | 6 | 7,8 | 9,3 |
| kwysokość łba nitu | 0,8 | 1,1 | 1,2 |
| Ødmśrednica trzpienia (rdzenia) nitu | 1,8 | 2,2 | 2,7 |
| pdługość trzpienia (rdzenia) nitu | 26 | 27 | 28 |
| Ø wiertła | 3,3–3,4 | 4,1–4,2 | 4,9–5,0 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Ød(nom)nominalna średnica nitu (trzon / tuleja)
- Ø wiertła — zalecana średnica wiertła (otworu montażowego); dane producenta, w celu doboru parametrów montażu zaleca się wykonanie prób
Zalecane zakresy łączenia
wszystkie wartości w mm| Ød(nom) | 3,2 | 4 | 4,8 |
|---|---|---|---|
| 9,5 | 1–6 | ||
| 10 | 1–6 | ||
| 11 | 3,5–8 | ||
| 12 | 3,5–8,5 | ||
| 15 | 5–11 | ||
| 16 | 7,5–12,5 | 6–12 | |
| 20 | 10–16 | ||
| 25 | 14,5–20,5 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Wiersze — nominalna długość nitu l (mm)
- Wartości w tabeli — zalecany zakres grubości łączonego pakietu (zacisk), mm
- Dane producenta; w celu doboru parametrów montażu zaleca się wykonanie prób
Materiał i wykończenie
4 pozycjeMateriał
- Nit właściwy (tuleja)
- stop aluminium (Al)
- Rdzeń (trzpień)
- stal niestopowa (stal węglowa) (St)
Wykończenie
- Nit właściwy
- bez powłoki
- Rdzeń
- cynk galwaniczny
Oznaczanie
przykład zapisuPrzykład oznaczania nitu jednostronnego z rdzeniem (zrywalnego) multigrip z łbem płaskim, o średnicy nominalnej dnom = 4,8 mm, długości nominalnej l = 16 mm, z nitem właściwym ze stopu aluminium Al i z rdzeniem ze stali ocynkowanej St:
Nit jednostronny AN 389 – 4,8 x 16 – Al/StOpis
Nit zrywalny Multigrip z łbem płaskim wg normy AN 389. Do połączeń nierozłącznych zakładanych przy dostępie tylko z jednej strony.
Dostępny asortyment: w rozmiarach od 3,2 do 4,8 mm i długościach 9,5–24,5 mm.
Specyfikacja produktu
4 pozycje| Materiał wyrobu | aluminium |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | AN 389 |
| Rodzaj | Nit zrywalny Multigrip z łbem płaskim |
AN 389 · 9 wariantów
