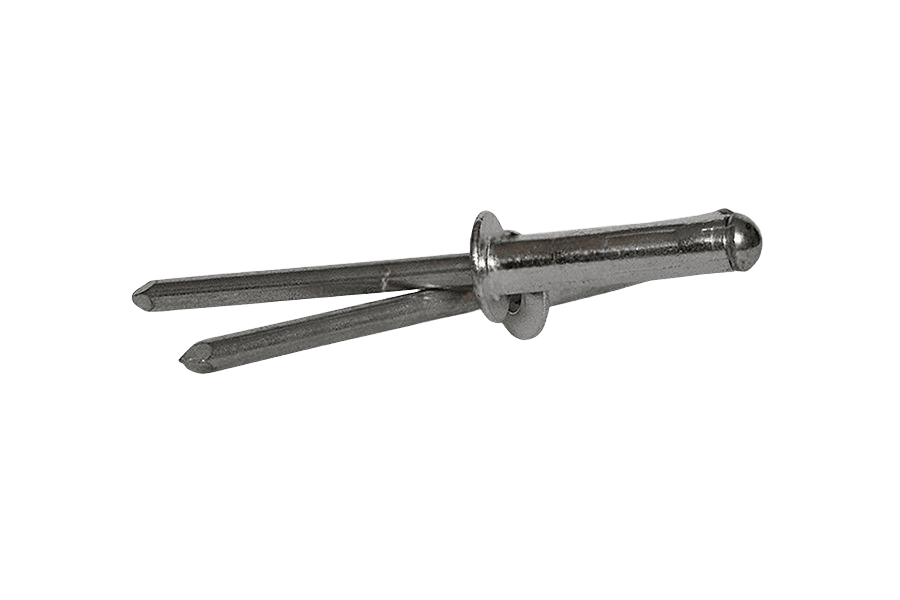

Nit zrywalny Multigrip z łbem płaskim AN 390, stal/stal
AN 390AN 390
Zdjęcie 1 z 2
OznaczenieAN 390 · 15×4,8 · stal
AN 390karta katalogowa
karta katalogowaNit zrywalny Multigrip z łbem płaskim AN 390, stal/stal — wymiary i warunki techniczne wg AN 390
Wymiary i warunki techniczne wg AN 390
Karta normy AN 390Wymiary
wszystkie wartości w mm| Ød nom. — średnica nominalna | 4 | 4,8 |
|---|---|---|
| Ød_k — średnica łba | 8 | 9,5 |
| k max. — wysokość łba | 1 | 1,2 |
| d_m — średnica trzpienia | 2,4 | 3,4 |
| p min. — długość trzpienia | 27 | 27 |
| Ø otworu montażowego* | 4,1 | 4,9 |
Kolumna 4,8 odpowiada wybranemu wariantowi 15×4,8.
- * dane producenta — w celu doboru parametrów osadzania zaleca się wykonanie prób.
Zalecane zakresy łączenia
wszystkie wartości w mm| l — długość nominalna | Ø 4 | Ø 4,8 |
|---|---|---|
| 10,5 | 1,5–4,5 | |
| 11 | 1,5–3,5 | |
| 13 | 4–6,5 |
| l — długość nominalna | 10,5 | 11 | 13 |
|---|---|---|---|
| Ø 4 | 1,5–3,5 | ||
| Ø 4,8 | 1,5–4,5 | 4–6,5 |
- * dane producenta — w celu doboru parametrów osadzania zaleca się wykonanie prób.
Materiał
2 pozycje| Nit | stal, ocynk galwaniczny biały (St) |
|---|---|
| Rdzeń | stal, ocynk galwaniczny biały (St) |
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
AN 390 · 15×4,8 · stalOpis
Nit zrywalny Multigrip z łbem płaskim wg normy AN 390. Do połączeń nierozłącznych zakładanych przy dostępie tylko z jednej strony.
Dostępny wariant: 4,8x15.
Specyfikacja produktu
10 pozycji| Długość | 15 |
|---|---|
| Średnica | 4,8 |
| Materiał wyrobu | stal |
| Układ rozmiaru | średnica (mm) |
| Norma | AN 390 |
| Rodzaj | Nit zrywalny Multigrip z łbem płaskim |
| Rozmiar | 4,8 |
| Ilość w opakowaniu | 250 szt |
| Waga opakowania | 1,16 kg |
| Waga 1 szt | 4,64 g |
Wybrany wariantAN 390 · stal
15×4,824,18 zł / opak
15×4,8 · 250 szt.250 szt. · 0,10 zł brutto / szt. · dostępne
