AN 392karta katalogowa

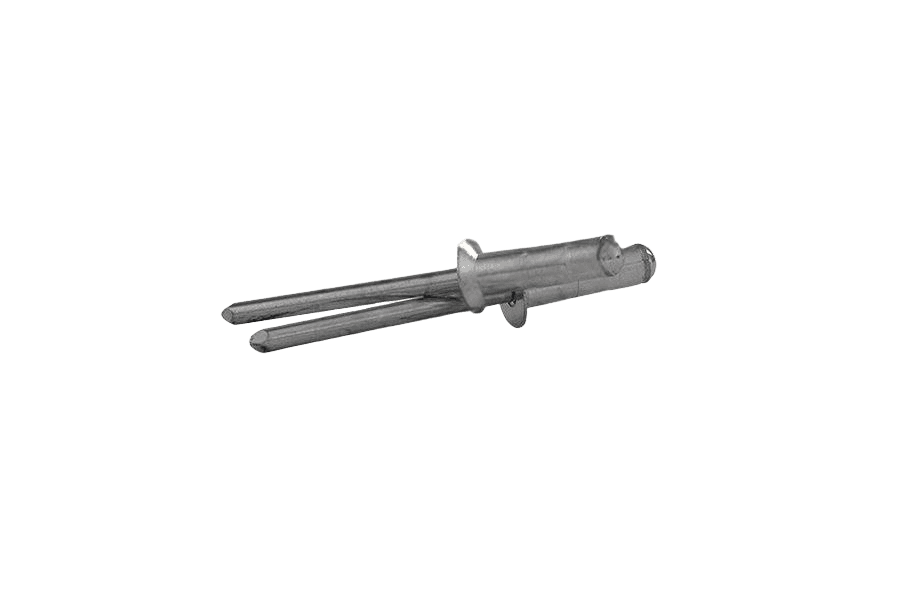

Nit z. Multigrip łeb stożk.
Wymiary i warunki techniczne wg AN 392
Wymiary (mm)wybrany rozmiar: 16,5 × 4,8
| Ød(nom) | 4,8 |
|---|---|
| Ødk | 9 |
| Ødm | 2,7 |
| p | 28 |
| Ø wiertła | 4,9–5,0 |
Ød(nom) — nominalna średnica nitu (trzon/tuleja)Ødk — średnica łba nituØdm — średnica trzpienia (rdzenia)p — minimalna długość trzpienia (rdzenia)Ø wiertła — zalecana średnica otworu montażowego; dane producenta, w celu doboru parametrów osadzania zaleca się wykonanie próbŁeb stożkowy, kąt 120°±5°
Zalecane zakresy łączenia (mm)
| l — długość nominalna | 16 |
|---|---|
| Zalecany zakres łączenia (chwyt) | 6–12 |
Wartości — zalecany zakres grubości łączonego pakietu (chwyt), mmDane producenta; w celu doboru parametrów osadzania zaleca się wykonanie prób
Materiał i wykonanie
Materiał
| Nit właściwy (tuleja) | stop aluminium (Al) |
|---|---|
| Rdzeń (trzpień) | stal niestopowa / węglowa (St) |
Wykończenie
| Nit właściwy | bez powłoki |
|---|---|
| Rdzeń | cynk galwaniczny |
Oznaczanie
Przykład oznaczania nitu jednostronnego z rdzeniem (zrywalnego) multigrip, z łbem stożkowym, o średnicy nominalnej dnom = 4,8 mm i długości nominalnej l = 16 mm, z nitem właściwym ze stopu aluminium Al i rdzeniem ze stali ocynkowanej St:
Nit jednostronny AN 392 – 4,8 x 16 – Al/St
Specyfikacja produktu
| Długość | 16,5 |
|---|---|
| Średnica | 4,8 |
| Norma | AN 392 |
| Rodzaj | Nit z. Multigrip łeb stożk. |
| Klasa / materiał | Al/St |
| Rozmiar | 4,8 |
| Układ rozmiaru | średnica (mm) |
| Ilość w opakowaniu | 500 szt |
| Waga opakowania | 1,44 kg |
| Waga 1 szt | 2,88 g |
